随着高压直流气体绝缘设备在电力系统中的广泛应用，其绝缘可靠性问题日益受到关注。在直流电场作用下，固体绝缘介质表面容易积聚电荷，导致固-气界面局部电场发生畸变，从而影响设备的绝缘性能与运行安全。为深入理解并有效控制这一现象，表面电荷测量系统应运而生，成为研发高压直流气体绝缘装置重要的实验工具。

系统意义与研究价值

该系统主要用于研究固-气界面电荷的消散特性，通过模拟实际工况下的电荷注入与消散过程，为优化绝缘材料性能、提升设备绝缘水平提供重要理论依据。系统采用针板电极对绝缘材料表面进行可控电荷注入，结合静电探头法测量表面电位分布，并通过反演计算获得电荷密度分布。研究成果对推动高压直流输电技术发展、保障电力设备安全稳定运行具有重要的工程实际意义。

核心技术原理

系统采用经典的电晕充电电路对试样进行预充电，针电极施加正或负极性高压直流电压，板电极接地，针尖与试样表面距离可精确调节。通过二维自动扫描平台，静电探头可沿圆周轨迹对试样表面进行全覆盖扫描，实时采集表面电位信号。探头与电荷放大器相连，信号经12bit高分辨率示波器采集后传输至上位机进行处理与分析，实现电荷分布的可视化与定量评估。

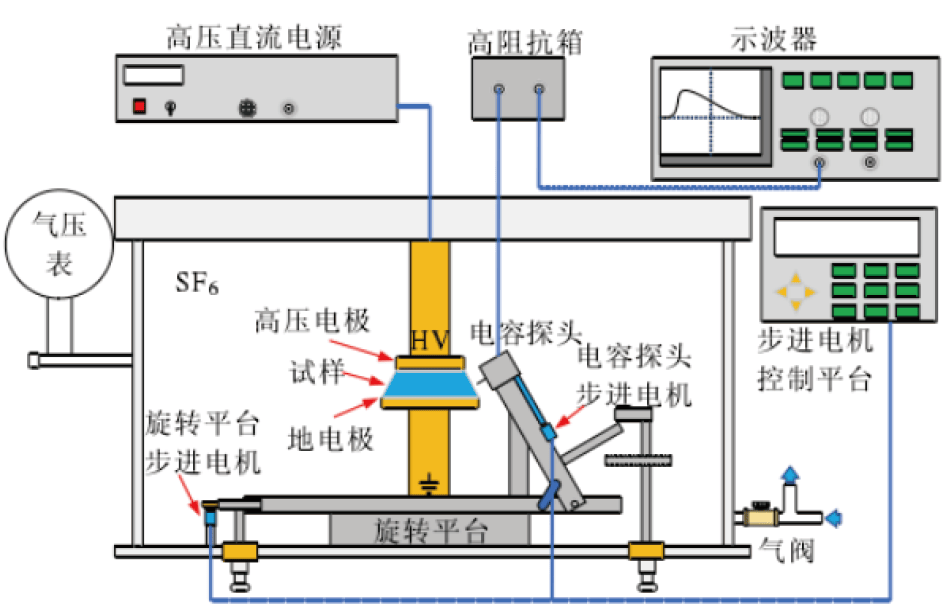

原理图

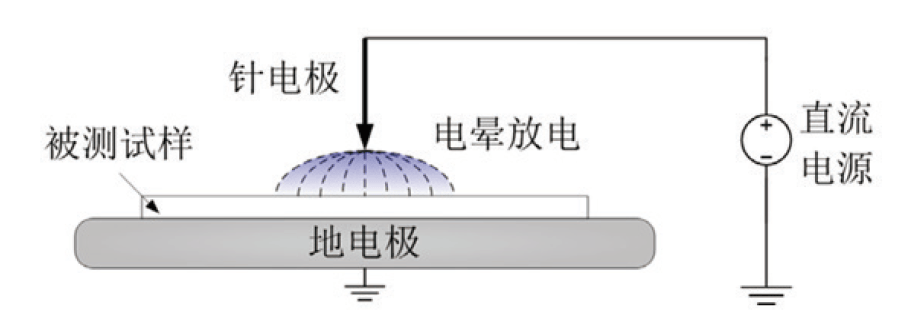

电极结构

主要技术特点与参数

系统集成高压真空试验腔、双极性高压直流电源、高速电荷测量仪、自动控制装置等高精度模块，具备以下技术优势：

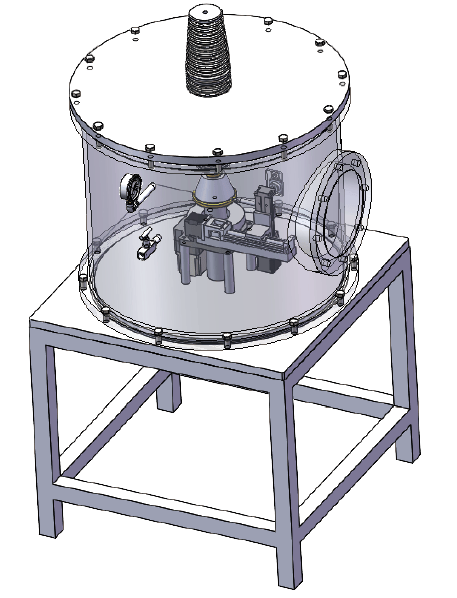

• 高压真空试验腔：支持真空与SF6气体环境试验，腔内配备二维运动平台，实现全自动扫描；
• 双极性高压电源：输出电压高达±30kV，纹波电压低，稳定性强，具备多重保护功能；
• 电荷测量系统：测量范围宽、准确度高，适配高阻抗输入，适用于多种材料测试；
• 智能控制系统：内置工业控制计算机与运动控制模块，支持本地与远程操作，人机交互友好；
• 完整配套设备：包括高压分压器、真空泵、测控软件等，形成一体化测试解决方案。

典型应用场景

该系统适用于：

• 高压直流电缆附件、GIS/GIL设备中绝缘材料的表面电荷特性研究；
• 新型绝缘材料的开发与性能评估；
• 固-气界面电荷积聚与消散机制的实验模拟与建模；
• 电力设备绝缘状态诊断与寿命预测支持。
