罗德与施瓦茨RTO64示波器毫米波测试与实时眼图分析
创始人
2025-07-04 16:09:38
0次

一、引言

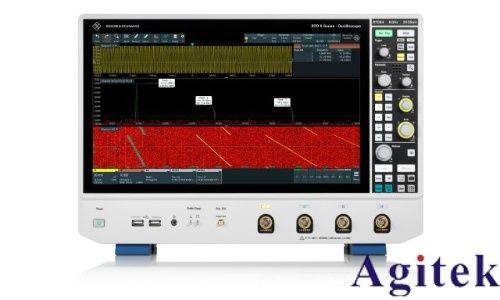

毫米波技术(频率范围30-300 GHz)凭借其高带宽、低延迟和抗干扰特性,在5G/6G通信、自动驾驶雷达、工业检测等领域广泛应用。然而,毫米波信号的频率高、波长短,对测试设备的精度与动态范围提出了严苛挑战。罗德与施瓦茨RTO64示波器作为高端测试仪器,具备6 GHz带宽、40 GSa/s采样率及12位垂直分辨率,为毫米波信号的精确测量与实时分析提供了可靠解决方案。

二、RTO64示波器的核心优势

1. 高精度与高速率

RTO64采用12位ADC(模数转换器),可捕获微小信号细节;其高达40 GSa/s的采样率确保对高频信号的无失真采样,尤其适用于毫米波雷达、77 GHz汽车雷达等场景。

2. 多功能集成

示波器内置频谱分析、协议解码、逻辑分析模块,支持多域(时域、频域)联合分析,简化了复杂系统的调试流程。

3. 实时眼图分析能力

RTO64的实时眼图功能可动态显示高速数字信号的眼开度、抖动、噪声等参数,为评估信号传输质量提供直观依据。

4. 智能化操作界面

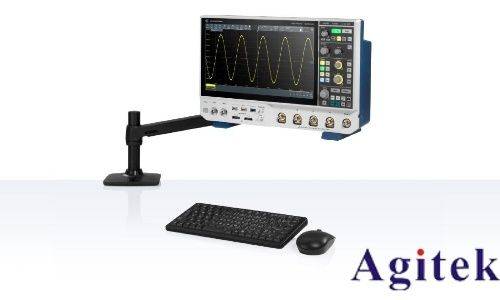

10.1英寸触摸屏与一键式分析工具降低了操作门槛,同时支持远程控制和自动化测试脚本,提升效率。

三、毫米波测试应用:以雷达与通信为例

1. 毫米波雷达信号测试

毫米波雷达(如77 GHz汽车雷达)需精确测量发射信号的频率稳定性、相位噪声及脉冲响应。RTO64通过以下步骤完成测试:

连接与设置:使用高频探头(如R&S ZVH系列)连接雷达模块,设置示波器输入阻抗匹配;

触发优化:采用边沿触发或序列触发捕捉脉冲信号,避免杂波干扰;

参数测量:利用频谱分析功能评估信号纯度,通过相位噪声测量模块量化时钟抖动(如-110 dBc/Hz@10 kHz偏移);

结果分析:结合雷达算法验证测距、测速精度,识别性能瓶颈。

2. 毫米波通信链路测试

在5G毫米波基站或卫星通信系统中,RTO64可验证发射机的EVM(误差矢量幅度)、ACLR(邻道泄漏比)等指标。通过实时眼图分析,工程师能快速定位信号失真原因(如IQ不平衡、PA非线性)。

四、实时眼图分析:原理与操作

眼图是评估数字信号传输质量的关键工具,尤其在高速串行接口(如PCIe、USB3.0)和毫米波通信中不可或缺。RTO64的实时眼图功能基于以下原理:

信号叠加与统计:示波器连续捕获多帧信号,叠加显示形成“眼睛”图案;

抖动分解:量化随机抖动(RJ)与确定性抖动(DJ),如ISI(码间干扰)或电源噪声;

模板测试:内置行业标准模板(如USB、以太网),自动判定信号是否符合规范。

操作步骤:

1. 信号采集:配置探头衰减比(如10:1)与时间基(如10 ns/div);

2. 触发同步:选择数据帧的特定边沿触发,确保眼图稳定;

3. 眼图设置:启用实时眼图模式,调整阈值电平、叠加次数;

4. 参数提取:读取眼开度(垂直/水平)、抖动RMS值,保存模板测试结果;

5. 故障诊断:结合频谱分析排查高频干扰,或通过余晖模式观察动态变化。

案例应用:在某28 GHz 5G基站测试中,RTO64眼图显示上升沿抖动超标,进一步频谱分析发现PA输出存在谐波失真,调整偏置电压后EVM改善至2%以内。

五、技术挑战与解决方案

1. 高频探头匹配

毫米波测试需选用高频探头(如R&S ZV系列,支持40 GHz带宽),并校准探头衰减系数以避免测量误差。

2. 环境干扰抑制

实验室需使用屏蔽箱或吸波材料,示波器设置合理的触发阈值与带宽限制,排除外界电磁干扰。

3. 大数据处理延迟

面对长时域信号,RTO64的256 Mpts存储深度结合分段分析功能,可平衡采样时间与数据量。

六、未来展望

随着6G通信(太赫兹频段)及高级驾驶辅助系统(ADAS)的演进,RTO64示波器的毫米波测试能力将进一步扩展。未来可能集成AI辅助分析模块,自动识别信号异常并生成优化建议;同时,与毫米波矢量网络分析仪的协同测试将成为趋势,提升系统级验证效率。

RTO64示波器凭借其高性能硬件与智能分析功能,为毫米波技术的研发与验证提供了全面支持。从雷达信号特性测量到实时眼图分析,其应用不仅保障了设备性能,更推动了新一代通信与感知技术的商业化进程。工程师通过掌握RTO64的毫米波测试方法,可有效缩短产品开发周期,应对日益复杂的系统设计挑战。
