专业示波器维修故障 采样深度不足 波形细节丢失
创始人
2026-03-19 02:29:34
0次

故障:采样深度不足,波形细节丢失

故障现象:采集长时程、低速信号时,波形被严重压缩,信号上升沿、下降沿、毛刺、跳变等细节完全丢失,放大波形后出现断裂、不完整、失真,无法观测信号完整特征,多因采样设置不合理、内存资源分配不当导致。

解决方法:优化采样与内存设置,保障波形完整采集。

1.采样参数调整:降低实时采样率,适配信号频率,避免采样率过高导致内存占用过快;调节水平时基档位,拉长时间轴,增大单屏采样深度;开启序列采样、等效时间采样模式,兼顾采样深度与波形细节。

2.内存模式优化:切换仪器内存分配模式,关闭不必要的存储功能,优先保障长时程信号采集内存;针对超长信号,开启分段存储、事件触发存储功能,分时段、分节点采集波形,保留关键细节;清理仪器内部存储数据,释放内存空间,保证采样内存充足。

3. 功能精简:关闭多余通道、数学运算、测量功能,减少系统内存占用,集中资源保障核心通道采样深度,避免多通道同时采集导致内存不足。

预防措施:测试前根据信号时长、频率,提前规划采样参数,合理分配内存;熟悉仪器内存配置,高端机型与基础机型采样深度差异大,按需选型;定期清理仪器存储数据,卸载无用配置、波形文件;长时程测试优先开启分段存储、触发存储,兼顾采样深度与细节。

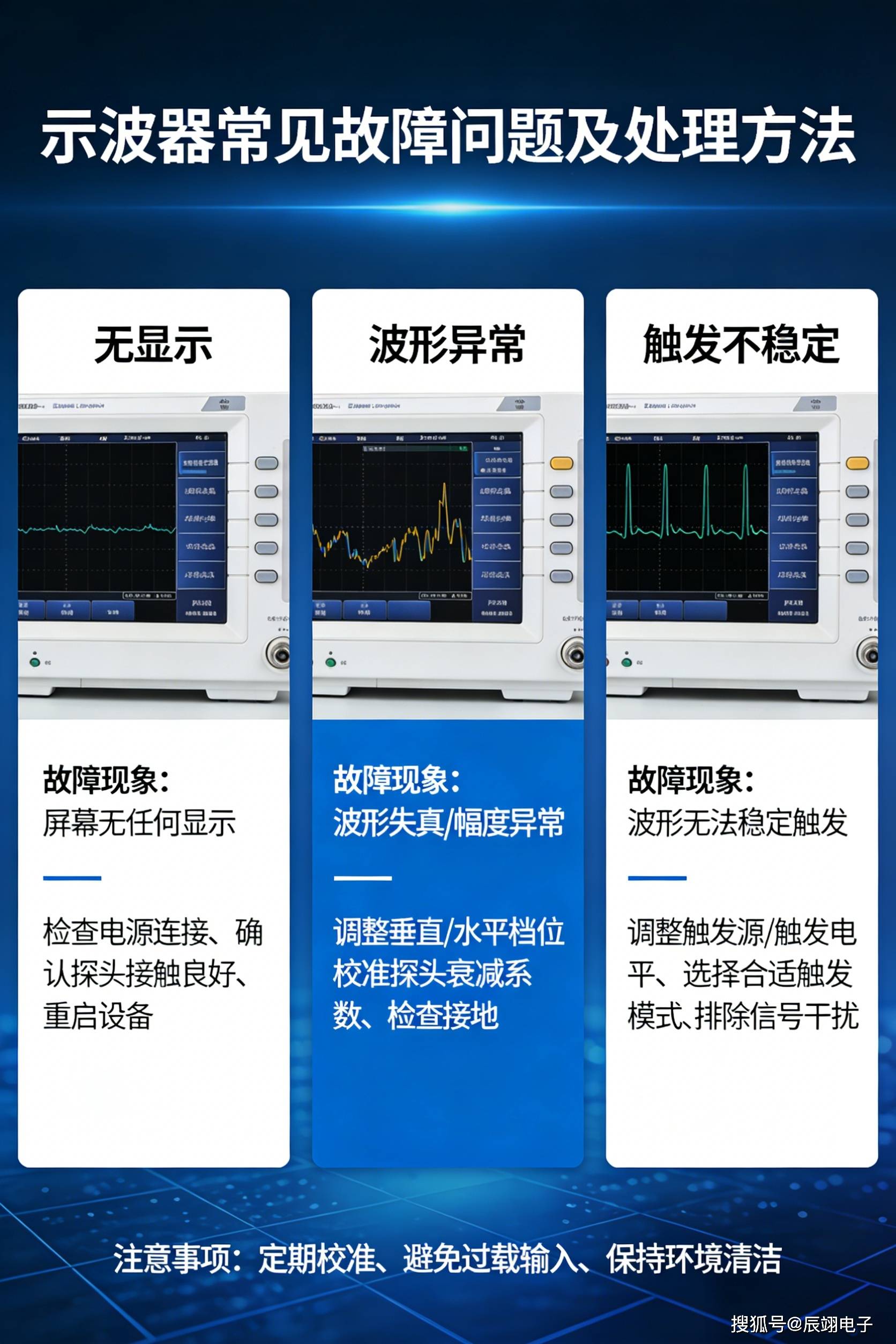

示波器故障现像-图片 (1).png

辰翊电子示波器维修可服务品牌介绍

辰翊电子深耕示波器维修领域,精通市面主流品牌机型的故障检修、校准调试与芯片级修复,依托多年维修经验与成熟技术,承接各类品牌示波器维修业务。以下结合日常维修频次、客户需求热度排序,整理核心可维修品牌,精准匹配大众维修需求,各大品牌全系机型、各类常见故障均可高效处理:

泰克 → 是德(安捷伦) → 普源 → 鼎阳 → 罗德与施瓦茨 → 横河 → 固纬 → 优利德 → 力科 → 福禄克

其中泰克、是德(原安捷伦)作为行业主流高端品牌,也是日常维修量最高的机型,辰翊电子针对这两大品牌具备专属维修方案,故障修复率高、返修周期短;同时覆盖普源、鼎阳等国产头部品牌,以及罗德与施瓦茨、横河等国际知名品牌,无论进口高端机型还是国产高性价比机型,均可提供专业、靠谱的维修服务,全力解决各类示波器故障难题。

各品牌常用维修型号(市面流通款/维修高频款)

1. 泰克(维修量TOP1,经典款+新款全覆盖)

TBS1000系列(TBS1102C、TBS1202C)、TBS2000B系列、MSO/DPO2000系列、MSO/DPO4000系列、MDO3000系列、MSO5/6B系列、DPO7000系列

2. 是德(安捷伦)高端主流款

DSOX/MSOX2000A系列、DSOX/MSOX3000T系列、DSOX/MSOX4000系列、DSOX/MSOX6000系列、EDUX1052A、Infiniium EXR/S/UXR系列、安捷伦经典款5462X、DSO8000系列

3. 普源(国产维修顶流,高性价比款)

DS1000Z-E系列(DS1102Z-E、DS1202Z-E)、DS1000B/U系列、MSO/DS2000A系列、MSO/DS4000系列、DS80000系列

4. 鼎阳(国产热门款,高校/企业常用)

SDS1000X-C/HD系列(SDS1102X-C、SDS1204X HD)、SDS2000X Plus/HD系列、SDS3000X HD系列、SDS5000/6000 Pro系列

5. 罗德与施瓦茨(R&S)

RTM3000系列、RTA4000系列、RTO6000系列、RTE1000系列、HMO1202系列

6. 横河(YOKOGAWA)

DLM2000系列、DLM3000系列、DL850系列、WT300系列示波器

7. 固纬(GWinstek)

GDS-1000系列、GDS-2000系列、GDS-3000系列、MSO-2000系列

8. 优利德(UNI-T)

UTD1000系列、UTD2000系列、MSO3000系列、UPO2000系列

9. 力科(Teledyne LeCroy)

WaveJet 300系列、WaveRunner 6000系列、WaveMaster 8/10Zi系列

10. 福禄克(Fluke)

190系列、120系列、430系列、ScopeMeter手持示波器系列

辰翊电子可承接以上全系型号的故障维修、校准调试、芯片级修复、配件更换等服务,不管是开机无反应、无波形、花屏黑屏、精度漂移、按键失灵,还是接口故障、主板损坏等问题,均可高效检修。
