TW-X17B电路原理实验箱

这半年我用TW-X17B电路原理实验箱的几点实在体会

咱们职业院校的电工电子类课程,说白了就是要让学生动手能接线、动脑能分析。以前我也用过不少实验设备,有那种老式挂箱,笨重不说,学生插拔几次接触点就松了;也有全开放的面包板,灵活倒是灵活,可学生搭个电路动不动就接触不良,一节课折腾下来,真正验证原理的时间没剩多少。上学期学院引进了TW-X17B电路原理实验箱,用了小半年,今天就跟各位同行聊聊这款设备在实际教学中的表现。

一、设计思路:把“实验室”装进箱子里

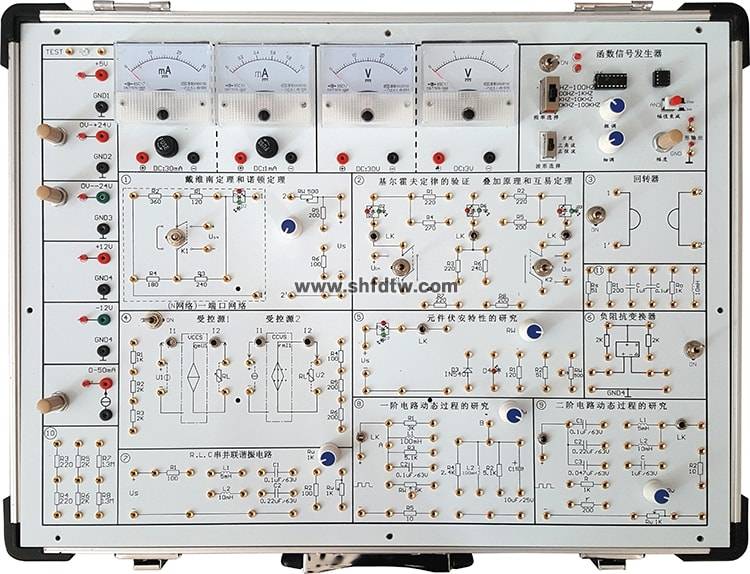

先说箱体。TW-X17B用的是铝木合金材料,边角都做了加固处理,学生两人一组搬来搬去,箱体依然很结实,没有出现变形或边角开裂的情况。箱体外形尺寸500×420×100mm,桌面摊得开,收纳也方便,不像老式实验台那样占地方。

双面面板设计,学生看得懂原理

这个双面面板工艺我得重点提一下。正面印的是电路原理图,反面才是实际线路和元件的具体分布。上课时我指着正面讲原理,学生照着原理图接线,逻辑很清楚,错误率比老式实验箱低了一大截。而且所有连接点用的都是锁紧叠插式镀金大孔,插拔几十次都不松动,实验数据自然就精准了。以前用普通插孔的时候,学生经常因为接触不良测出离谱的数据来找我问“老师为什么不对”,现在这种情况少多了。

安全保护到位,不怕学生“闯祸”

实训室最让人提心吊胆的就是电源安全。TW-X17B在电源这块考虑得很周全,直流稳压输出有±12V/1.5A和5V/1.5A,还有个0到±24V连续可调的输出,基本覆盖了电路原理课程90%以上的实验需求。更重要的是,每路电源都有短路保护自动恢复功能,恒流源也有开路保护。学生们接错线是家常便饭,有这些保护功能,设备才经得起“折腾”。

二、技术配置:该有的一个都不少

一台实验箱好不好用,关键看它的“内功”配置,也就是自带的功能够不够全面。TW-X17B在这方面给我的感觉是——该有的都有了,甚至还多给了几个惊喜。

自带信号源和测量仪表,省时省力

箱子上自带一个函数信号发生器,能输出正弦波、方波、三角波,频率范围分四档:10Hz~100Hz、100Hz~1kHz、1kHz~10kHz、10kHz~100kHz。做RLC串联谐振实验、一阶二阶动态电路响应研究的时候,不用额外接信号源,一个箱子全搞定,省去了外接仪表的麻烦。旁边还配了嵌入式频率计,LCD1602液晶显示,学生读数方便直观。

测量仪表这块也够用。箱上集成了两块直流电压表和两块直流电流表,电压表分3V和30V两个量程,电流表分1mA和30mA。做基尔霍夫定律验证、叠加定理这些需要多点测量的实验时,学生直接看箱上的表读数就行,不用来回接万用表,实验效率明显提高了。

扩展区预留,灵活度高

比较贴心的是,TW-X17B留了一个扩展模块接入区。如果我们想做大纲之外的综合性实验,或者系里自己开发一些设计性课题,可以直接在这个区域插接扩展模块,灵活性很好。这不是死板的“验证型”设备,而是给老师和学生留了一定的发挥空间。

三、实验项目:从基础验证到综合探究

TW-X17B配套的实验模块和实验项目很完整,从最基础的元器件伏安特性测量、电位研究,到基尔霍夫定律、戴维南定理、叠加定理这些核心定律验证,再到一阶二阶动态电路、RLC串并联谐振电路的研究,都能做。受控源电路和回转器电路这些稍进阶的内容也包含在内。

我的教学实践安排

我上课的习惯是循序渐进:第一周让学生做“基本电工仪表的使用与测量误差的计算”打基础,掌握电压表、电流表的使用方法;第二周做“电位、电压的测定及电路电位图的绘制”,帮学生建立电路节点电位的基本概念;接下来再逐步推进到基尔霍夫定律验证、叠加定理验证等核心实验。这套箱子的实验指导书写得比较细致,学生照着做成功率很高,我就能腾出手来重点指导那些操作不规范的学生。

特别要说的是,在基尔霍夫定律实验中还设计了“故障判断”环节。这个功能太实用了——它逼着学生不是机械地测量数据,而是要根据测出来的数据去分析、去推理电路可能出现的断路、短路等故障。这对培养学生现场排查问题的能力,是很重要的一环。

安全与耐用性小结

职业院校的电工电子教学,最怕设备“娇气”和“复杂”。TW-X17B的设计思路很清晰——把实验室常用的功能集成到一个箱子里,稳定、安全、好维护。它的接地保护、漏电过载过流保护功能让我放心让学生大胆尝试,毕竟动手能力是试出来的。

如果要说一点不足,就是配套的万用表和示波器需要实验室另配,但这也不算缺点——学生本来就要学会用这些独立仪表。总的来说,TW-X17B是一款真正懂职教课堂需求的实验设备。作为老师,我选实训设备就认准两点:学生用着安全,老师教着顺手。这款实验箱,这两点都做到了。
