一、产品介绍

HCNR201-000E是Broadcom(原Avago Technologies)研发生产的一款高精度、高速隔离型模拟至数字光耦合器,产品定位是实现模拟信号或线性变化数字信号的无失真隔离传输,同时构建高低压电路间的电气隔离屏障,是工业控制、医疗设备、通信系统等领域中保障信号传输精度与系统安全的核心元器件。

HCNR201-000E采用先进的设计架构,内部集成高性能AlGaAs发光二极管(LED)和两个特性高度匹配的光敏二极管,通过输入侧光敏二极管监测LED光输出并形成反馈调节,有效消除LED自身的非线性和漂移特性,确保输出信号与输入信号保持稳定的线性比例关系,解决了普通开关型光耦无法传递连续变化信号的痛点。

HCNR201-000E依托Broadcom在光耦领域的核心技术积累——包括InGaAsP/InP异质结发光芯片与集成CMOS接收电路的协同优化技术,以及严密的专利保护体系,具备高线性度、高隔离电压、宽工作温度范围等优势,适应复杂严苛的工业、医疗等应用环境,兼具可靠性与实用性,广泛应用于各类需要高精度信号隔离传输的场景。用户可以通过芯智云城等Broadcom(Avago)现货分销商获取HCNR201-000E样品并查看最新的库存情况,以保障研发和批量生产的供应链稳定。

HCNR201-000E核心优势如下:

  1. 高精度线性传输:通过双光敏二极管的精准匹配设计,电流传输比波动小,线性度误差低,可实现模拟信号的无失真传递,满足精密检测与控制需求;

  2. 高隔离性能:隔离电压可达5000Vrms,能有效阻断高低压电路间的电气连接,防止高压窜入低压控制端,保障设备和人员安全,符合相关安全标准;

  3. 宽环境适应性:工作温度范围覆盖-55℃~100℃,可适应工业高温、户外低温等恶劣环境,同时具备RoHS 3合规性,满足环保要求;

  4. 高可靠性:采用DIP-8封装形式,机械稳定性强,引脚间距合理,便于焊接与安装,产品生命周期稳定,可长期稳定运行于各类复杂工况。

二、技术参数

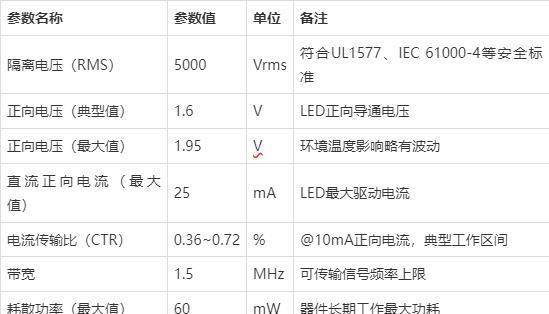

2.1 电气参数(环境温度25℃,标准测试条件)

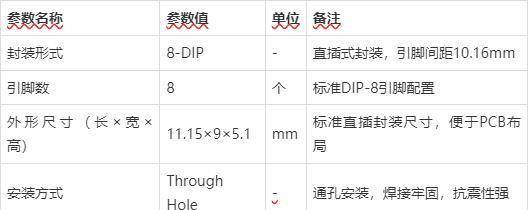

2.2 机械参数

2.3 环境参数

三、行业应用场景

3.1 工业自动化领域

  1. PLC(可编程逻辑控制器)模拟量输入/输出模块:HCNR201-000E用于隔离传感器输出的0-5V/4-20mA模拟信号,传递至PLC核心控制单元,同时隔离工业现场的强电磁干扰、高压窜扰,确保PLC控制指令的精准执行,适用于生产线自动化、机床控制、流水线管控等场景,有效减少因信号失真导致的生产误差与设备故障;

  2. 变频器与伺服驱动器:在变频器的电压、电流采样环节,HCNR201-000E将高压侧的采样信号隔离传输至低压控制侧,实现对变频器输出频率、转速的精准调节,同时保护控制单元免受高压损坏;在伺服驱动器中,HCNR201-000E用于位置、速度信号的隔离传输,提升伺服系统的控制精度与稳定性,适用于机床、机器人、自动化生产线等精密控制场景;

  3. 工业仪表与数据采集系统:在压力变送器、温度变送器等工业仪表中,HCNR201-000E用于将传感器采集的微弱模拟信号隔离放大后传输至显示与记录单元,确保数据采集的准确性,适用于化工、冶金、电力等工业场景的环境监测与数据管控,可耐受工业现场的高温、高干扰环境。

3.2 医疗设备领域

  1. 医疗监护仪:HCNR201-000E用于心电、血氧、血压等生理信号的隔离传输,将患者身上采集的微弱模拟信号隔离传输至仪器的信号处理单元,避免设备内部高压电路对患者造成电击风险,同时确保生理信号无失真,为医护人员提供精准的诊断依据,适用于重症监护室、普通病房等场景;

  2. 医疗检测设备:在血液分析仪、生化检测仪等设备中,HCNR201-000E用于样本检测信号的隔离传输,隔离设备内部的高压供电电路与信号检测电路,防止干扰导致的检测误差,确保检测结果的准确性,助力医疗诊断的精准性;

  3. 医疗电源设备:HCNR201-000E用于医疗电源的反馈环路隔离,实现输出电压、电流的精准控制,同时隔离高压输入端与低压输出端,确保医疗电源的安全性与稳定性,符合医疗设备的电气安全规范。

3.3 电源管理领域

  1. 开关电源反馈隔离:HCNR201-000E用于开关电源的输出电压反馈环节,将输出侧的电压采样信号隔离传输至PWM控制单元,实现对输出电压的精准调节,同时隔离高压输入侧与低压输出侧,防止高压窜入控制单元,保护设备与用户安全,适用于工业电源、家用电源、适配器等场景;

  2. UPS电源:在UPS电源的逆变环节,HCNR201-000E用于隔离逆变电路与控制电路的信号传输,确保逆变输出的电压、频率稳定,同时在市电中断时,实现备用电源的快速切换,保障负载设备的正常运行,适用于数据中心、医疗设备、工业控制等对电源可靠性要求高的场景;

  3. 光伏逆变器:HCNR201-000E用于光伏逆变器的直流侧与交流侧信号隔离,将光伏板输出的直流电压采样信号隔离传输至控制单元,实现逆变效率的优化与输出电压的稳定,同时隔离高压直流与低压控制电路,提升逆变器的安全性与可靠性,助力新能源发电的高效利用。

3.4 通信设备领域

  1. 工业通信接口隔离:在RS485、CAN总线等工业通信接口中,HCNR201-000E用于隔离通信线路与设备内部电路,防止外界电磁干扰、浪涌电压对通信信号的影响,同时避免不同设备间的地电位差导致的信号失真,提升通信的稳定性,适用于工业物联网、智能电网、轨道交通等场景;

  2. 通信电源隔离:HCNR201-000E用于通信电源的模块间隔离,实现不同电源模块的信号隔离传输,防止模块间的干扰,保障通信电源的稳定输出,为通信设备提供可靠的供电支持;

  3. 光通信设备:在光猫、光纤收发器等光通信设备中,HCNR201-000E用于电信号与光信号转换环节的隔离,避免电路干扰对光信号传输的影响,提升通信质量,适用于宽带通信、光纤网络等场景。

四、市场展望

根据QYResearch调研数据显示,2025年全球光耦合器市场销售额达到196亿元,预计2032年将达到296.9亿元,年复合增长率(CAGR)为6.2%(2026-2032),市场规模持续扩大。其中,线性光耦作为光耦市场的重要细分品类,主要应用于高精度信号隔离场景,随着工业自动化向精密化、智能化升级,医疗设备向高端化发展,新能源、物联网领域的快速渗透,对高精度线性光耦的需求将持续增长。

从区域市场来看,中国作为全球电子制造业的核心基地,同时也是光耦的主要消费市场,高端光耦进口依存度高,其中Broadcom、东芝等国际头部企业占据国内高端市场82.3%的份额,HCNR201-000E作为高端线性光耦的代表型号,在国内工业、医疗、电源等领域的需求将持续提升,市场潜力巨大。

五、供应链服务

HCNR201-000E是Broadcom(Avago)研发的高精度线性光耦,凭借高线性度、高隔离电压、宽环境适应性、高可靠性等核心优势,在工业自动化、医疗设备、电源管理、通信设备等领域具有广泛的应用价值,是实现高精度信号隔离传输的核心元器件。作为Broadcom(Avago)现货分销商,芯智云城为客户提供稳定的HCNR201-000E库存供应,以深厚的行业经验和技术能力,助力客户选型及推荐替代方案,加速产品落地,在市场竞争中占据优势地位。
