电流传感器的输出可以直接接示波器吗？
在调试逆变器、电机驱动器、储能PCS、BMS以及工业电源时，工程师经常需要观察电流波形。例如启动浪涌电流、PWM调制电流、短路保护动作电流等。很多工程师会问：电流传感器的输出能否直接连接到示波器进行测量？
答案是可以，但需要根据传感器输出类型采用正确的连接方式。因为示波器本质上是一种电压测量设备，它无法直接测量电流，而是通过测量电压信号间接获得电流信息。
为什么示波器不能直接测量电流？
示波器输入通道测量的是电压。
无论是BNC接口还是普通探头接口，其本质都是检测输入端与参考地之间的电压变化。
因此，当需要观察电流时，必须先将电流转换成电压信号，再送入示波器进行采样和显示。
常见转换方式包括：
- 电流传感器直接输出电压
- 电流传感器输出电流信号后再转换为电压
- 分流电阻产生压降
- 电流探头内部完成电流转换
对于工业系统而言，最常见的方法是使用霍尔电流传感器输出标准模拟信号，再由示波器进行采集。

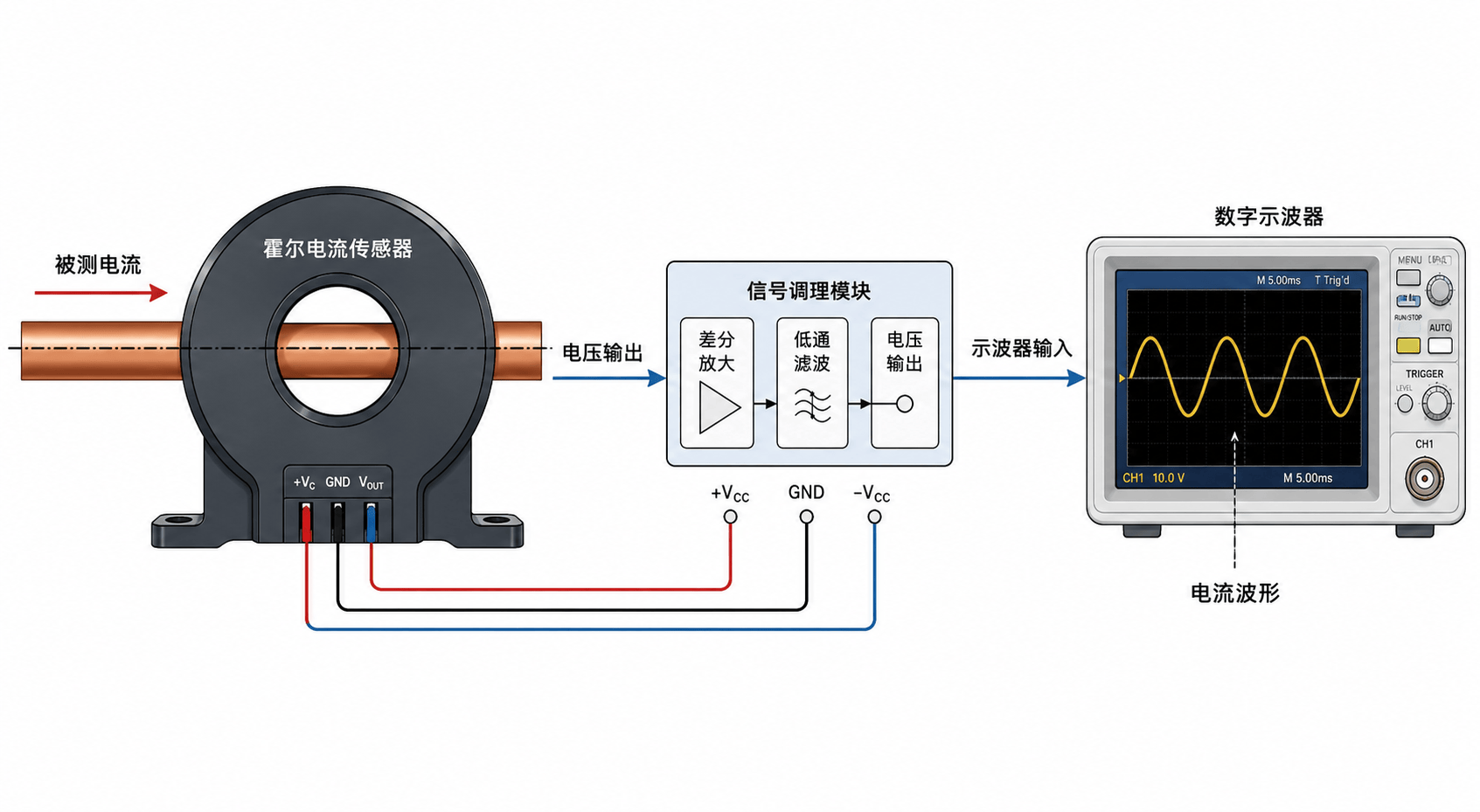

电压型输出传感器如何连接示波器？
许多霍尔电流传感器采用电压输出方式，例如：
- 0~5V
- 0~10V
- ±4V
- ±5V
此类传感器可以直接连接到示波器电压通道。
典型连接方式：
传感器输出端 → 示波器CH1
传感器GND → 示波器GND
工程实践中需要注意：
1. 输入量程匹配
确认传感器最大输出电压不超过示波器允许输入范围。
例如：
- 示波器设置5V/div
- 传感器输出范围0~5V
即可获得较好的显示效果。
2. 接地方式正确
如果系统存在高压母线或浮地结构，需要特别注意接地点设计。
错误接地可能导致：
- 波形失真
- 共模干扰增加
- 设备损坏
对于高压系统，通常建议采用隔离式电流检测方案。
3. 带宽匹配
如果需要观察：
- PWM电流
- 开关瞬态
- 尖峰电流
则需确保：
传感器带宽 ≥ 被测信号带宽
否则示波器显示出的波形会被滤波失真。

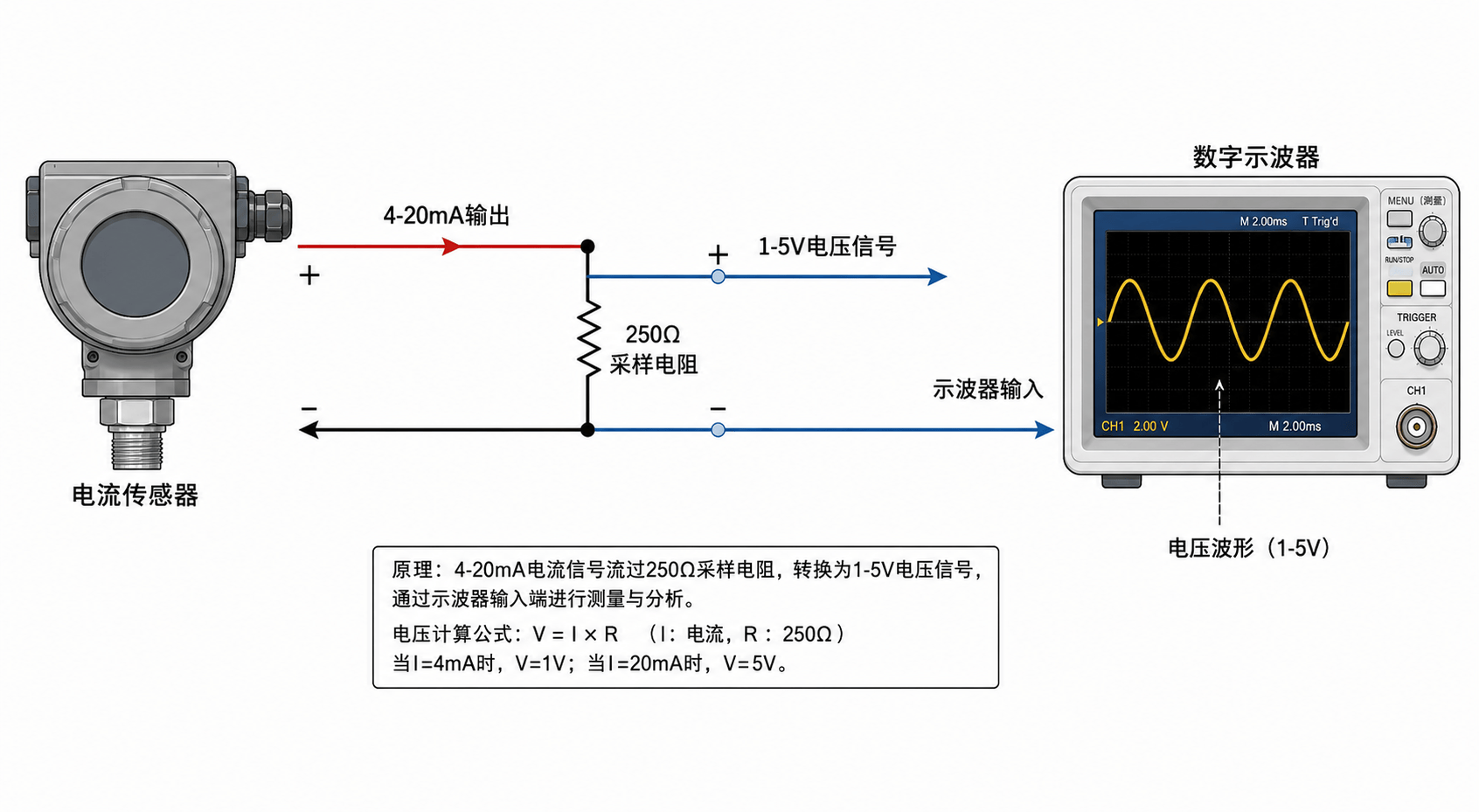

4-20mA输出能直接接示波器吗？
不能直接连接。
4-20mA属于电流输出信号，而示波器输入测量的是电压。
因此需要增加采样电阻进行转换。
最常见方法是在回路中串联250Ω精密电阻。
根据欧姆定律：
转换后得到：
- 4mA → 1V
- 20mA → 5V
这样即可将标准工业信号转换成示波器能够识别的电压信号。
例如：
4~20mA × 250Ω
得到：
1~5V
然后将该电压信号接入示波器通道即可观察波形变化。
使用示波器观察电流有哪些优势？
对于动态分析来说，示波器具有明显优势。
例如可以观察：
- 电机启动电流
- MOSFET开关电流
- IGBT导通电流
- 光伏逆变器PWM电流
- 储能PCS冲击电流
- BMS充放电波形
工程师不仅能看到电流大小，还能分析：
- 上升时间
- 下降时间
- 过冲
- 振铃
- 高频干扰
这些信息往往是万用表无法提供的。
使用示波器测电流的局限性
需要注意的是，这种方式属于间接测量。
测量结果会受到以下因素影响：
- 传感器精度
- 采样电阻误差
- 放大器漂移
- 示波器精度
- 接地噪声
因此它更适合：
✓ 动态波形分析
✓ 瞬态过程观察
✓ 故障诊断
✓ EMC调试
而对于长期稳态电流值测量，仍建议使用：
- 高精度数字功率分析仪
- 电能质量分析仪
- 专业数据采集系统
进行校准和验证。
实际工程案例：储能PCS调试中的母线电流测量
某储能PCS研发项目在进行满载测试时，工程师发现系统偶尔触发过流保护，但通过控制器读取的平均电流数据并未超过设定阈值。
为了分析问题原因，工程师在直流母线位置安装了一只霍尔电流传感器，并将其模拟电压输出接入示波器进行实时观测。
系统结构如下：
电池组 → DC母线 → 霍尔电流传感器 → PCS功率模块
霍尔传感器输出 → 示波器CH1
测试过程中，示波器捕获到了持续时间约数十微秒的尖峰电流。
这些尖峰具有以下特点：
- 峰值明显高于平均电流
- 出现在IGBT开关瞬间
- 控制器ADC采样未能完全捕获
- 足以触发硬件保护电路
如果仅依靠控制器采样数据或万用表测量结果，工程师很难发现这一问题。
通过示波器观察电流波形后，研发团队进一步分析发现：
- 母线布局存在寄生电感
大电流切换时产生瞬态电流尖峰。
- 驱动回路开关速度过快
导致di/dt过高。
- 功率回路与控制回路耦合
产生额外噪声。
随后工程师通过优化母线结构、调整栅极电阻以及增加吸收电路，成功降低了尖峰电流幅度。
再次测试时：
- 过流保护消失
- 波形更加平滑
- 系统运行稳定
这个案例说明，示波器与霍尔电流传感器结合使用时，不仅能够测量电流大小，更重要的是能够观察电流变化过程，从而发现许多传统测量仪器无法捕获的瞬态问题。
在储能PCS、光伏逆变器、电机驱动和新能源汽车控制器开发过程中，这种调试方法已经成为研发阶段的重要分析手段。
工程总结
电流传感器的输出可以连接到示波器，但必须先转换为电压信号。
对于电压输出型霍尔电流传感器，可直接接入示波器电压通道；对于4-20mA等电流输出型产品，需要通过采样电阻转换成电压后再接入。
在光伏逆变器、储能PCS、电机驱动、电动汽车和工业电源系统中，工程师经常采用“霍尔电流传感器 + 示波器”的组合方案，对动态电流进行实时观察和故障分析。这种方式能够快速获取系统运行状态，是功率电子调试过程中最常见的电流测量手段之一。
