光电耦合器，俗称光耦，其核心功能是实现输入与输出之间的电气隔离。但它的用处远不止于此。在现代电子系统中，光耦承担着三大关键使命，是保障系统稳定、可靠运行的幕后功臣。无论是基础的光耦，还是用于特定场景的线性光耦或达林顿光耦，都共享这些核心价值。

不止是“隔离”：光耦的三大核心价值

1. 安全屏障：从物理上阻断危险电压

当电路两端存在高电压差时，光耦能提供高达3750Vrms甚至5000Vrms的电气隔离强度。这意味着工业设备的380V强电部分与控制系统的24V弱电部分，可以通过光耦安全“对话”，即使发生短路故障，高压也不会窜入低压侧，保护了核心芯片和人身安全。这是所有光电耦合器最基础也是最重要的作用。

2. 噪声“清道夫”：彻底切断地线环路

在实际工程中，系统内不同接地点间的电位差会形成“地线环路”，产生持续的共模干扰。光耦通过切断输入与输出之间的直接电气连接（包括地线），从物理层面消除了噪声传导路径。这种特性在电机驱动、开关电源等噪声环境中尤为重要。无论是标准光耦还是达林顿光耦，都具备这一优势。

3. 电平“翻译官”：无缝连接不同电压世界

单片机以3.3V或5V电平工作，执行机构可能需要12V、24V甚至更高电压驱动。光电耦合器的输入与输出侧可独立供电，天然成为跨电压域信号传递的桥梁。一颗光耦就能让低压控制信号安全可靠地驱动高压负载，无需复杂电平转换电路。达林顿光耦在此类应用中，因其高电流传输能力，表现尤为出色。

工作原理：从“电-光-电”的精密转换

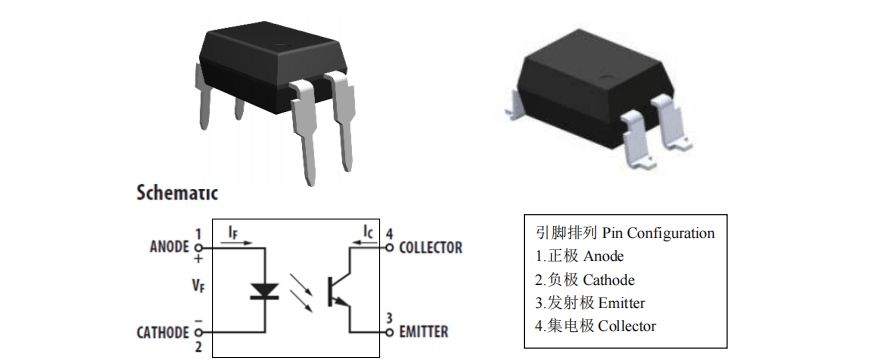

光耦的工作原理基于光电转换。其内部集成发光器件（通常为红外LED）和受光器件（如光敏三极管），两者光学耦合但电气隔离。根据受光器件的不同设计和特性，光耦发展出了通用光耦、高精度线性光耦以及高输出型达林顿光耦等多种类型。

工作过程分为三步：

• 输入端电流驱动LED发光，光强与电流成正比。线性光耦在此环节具有极佳的线性度。
• 光线穿过透明绝缘介质（隔离屏障），这是光电耦合器实现电气隔离的物理基础。
• 受光器件接收光照后产生相应电信号，完成信号复原。达林顿光耦通过复合管结构，可输出更大电流。

这种“电-光-电”的转换方式，既传递了信号，又保持了电气隔离。根据不同应用需求，工程师可选择通用光耦、高线性度的线性光耦，或输出驱动能力更强的达林顿光耦。

选对型号：让光耦发挥最大效用

选择合适的光耦需综合考量多个参数：

隔离电压是安全底线，需根据系统最高工作电压并留足余量选择。这是评估任何一款光电耦合器的基础。

电流传输比决定了驱动效率，需注意其会随使用时间衰减。达林顿光耦通常具有很高的CTR值。

开关速度影响信号带宽，高速应用需选专用型号。线性光耦则更专注于直流与低频信号的保真传输。

共模抑制比反映了抗干扰能力，噪声环境需重点考量。

在选型时，除了参数匹配，供应商的技术支持与产品质量同样重要。例如，深耕该领域的东莞市洲创实业，提供从通用光耦、高速光耦到高精度线性光耦、大功率达林顿光耦的全系列光电耦合器解决方案，其产品能满足工业控制、新能源汽车、智能电网等不同场景下的高可靠性与高性能需求。

从原理到应用：无处不在的电路“守护者”

在电源管理系统中，光耦是反馈环路的关键隔离元件；在工业通讯中，它是RS-485、CAN等接口的隔离保障；在电机驱动中，它隔离了高压功率部分与低压控制部分；在医疗设备中，它确保了患者接触部分的安全隔离。线性光耦常见于需要精密模拟信号隔离的采样电路，而达林顿光耦则适用于需要直接驱动继电器、小功率负载的场合。

无论是需要精密模拟信号传输的线性光耦应用，还是需要强劲输出驱动的达林顿光耦场景，正确选用光电耦合器，都能显著提升系统的可靠性、安全性及抗干扰能力。

光耦虽小，却在现代电子系统中扮演着不可或缺的角色。它不仅是电路中的“隔离器”，更是系统稳定的“守护者”、信号纯净的“捍卫者”。当你下次设计需要电压隔离、噪声抑制或电平转换的电路时，不妨重新审视这颗看似简单却至关重要的元件——无论是普通的光耦，还是特殊型号的线性光耦或达林顿光耦。

您在设计中最常用到光电耦合器的哪种功能？是安全隔离、噪声抑制还是电平转换？欢迎在评论区分享您的实践经验。
