实验室调试一切正常,一旦进入量产,陆续爆出反馈环路振荡、输出电压抖动、负载瞬态振铃;低温合格、高温批量出问题;同一批次成品性能分化明显……
大量开关电源量产故障复盘后发现:很多环路不稳定的根因,都指向隔离反馈链路里的光耦。
CTR 电流传输比批次离散、高低温衰减、长期老化劣化,叠加 PCB 隔离布局不规范,不仅持续破坏闭环环路稳定性,严重时还埋下隔离安规隐患。
本文聚焦量产阶段最高发的三类痛点:CTR 高低温衰减、批次参数离散、PCB 爬电距离与隔离布局,梳理光耦 CTR 选型底层逻辑,拆解隔离布局高频踩坑点。
在 TL431 + 光耦经典隔离反馈架构中,光耦是横跨原副边的信号桥梁。环路增益直接和 CTR 强相关:
\(I_C = I_F \times CTR\)
很多工程师习惯于按照 datasheet 的典型值调试环路。但现实工程中,CTR 从来不是固定常数:
1. 批次离散性:同型号不同批次、同一盘物料,CTR 区间跨度大;部分低成本光耦上下限差距可达一倍。
2. 温度漂移衰减:环境温度升高,LED 发光效率下降,CTR 持续走低;高温工况下 CTR 相比室温可下降 30%~40%。
3. 长期老化退化:LED 随工作时长不可逆衰减,多年持续工作后 CTR 进一步跌落。
多重变量叠加后,就会出现典型量产问题:部分样机 CTR 偏高,环路增益偏大引发振荡;部分样机 CTR 偏低,环路增益不足、稳压精度变差、动态响应疲软。

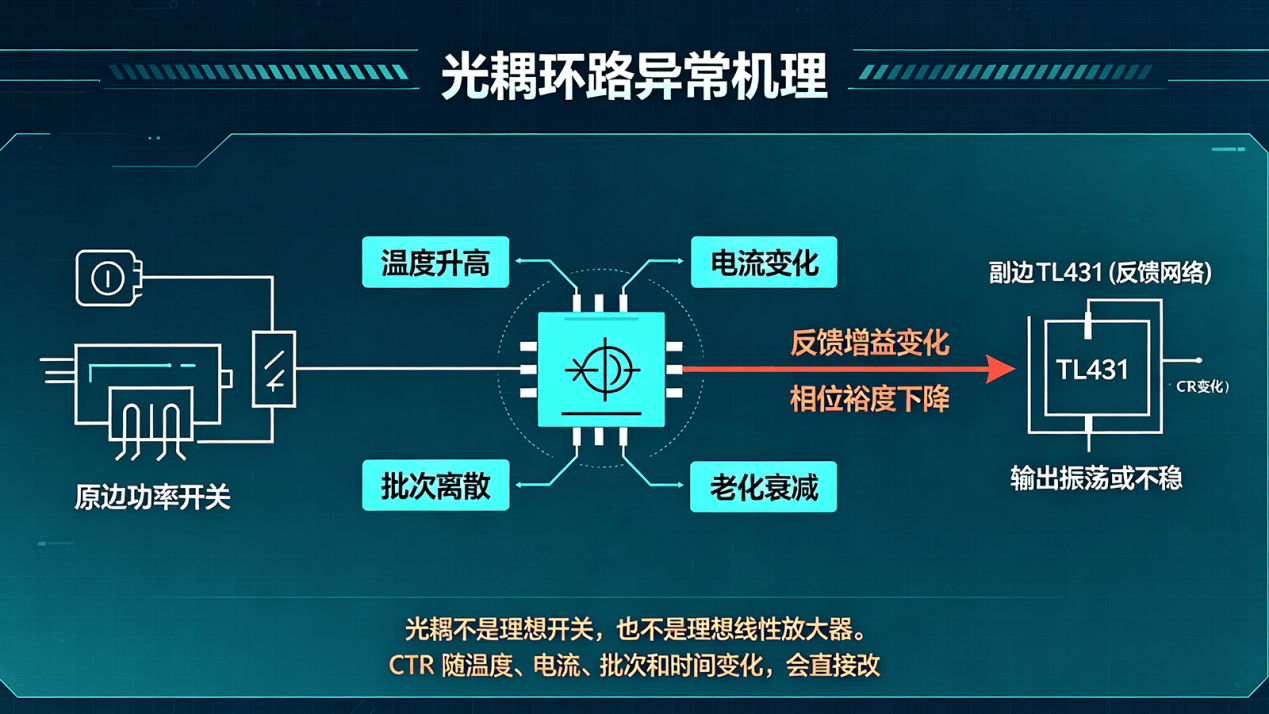

光耦环路异常
故障典型现象包括:
· 小批量样机稳定,量产抽检出现间歇性振荡;
· 常温测试合格,高低温循环测试输出电压漂移、振铃;
· 新旧批次光耦混用,不良率明显波动;
· 负载突变后恢复时间变长,甚至出现连续振荡。
很多人调环路时只优化 RC 补偿网络,忽略光耦本身参数波动边界,治标不治本。等到量产阶段集中爆发,整改成本极高。
光耦 CTR 不是一个单点参数,而是一个范围参数。量产设计真正要关注的,不是它能到多少,而是它在最坏情况下还能不能稳定工作。
1. 用 CTR 最小值设计,拒绝典型值
绝大多数工程师踩坑第一名:拿手册上的 Typ 典型值 开展环路计算与补偿调试。
正确做法是:以规格书标注的 CTR Min 最小值 作为最坏工况边界条件。
也就是说,设计时要假设:
· 光耦传输能力已经偏低;
· 温度已经升高;
· 器件已经经历一定老化;
· 批次参数已经落在下限。
只有在这些条件下系统仍然稳定,量产才更有把握。
2. CTR 不是越高越好
CTR 偏高,并不一定代表性能更好:
· CTR 过高:反馈增益偏大,容易自激振荡、瞬态过冲严重;
· CTR 过低:反馈驱动能力不足,稳压范围收缩,极端工况失控。
针对开关电源线性反馈场景,一般更关注 CTR 区间是否稳定、线性度是否足够、温漂是否可接受。
3. 控制光耦工作电流在合理区间
光耦 CTR 曲线和输入电流 \(I_F\) 强相关。\(I_F\) 过低时,非线性会明显增加。
工程通用推荐:反馈环路光耦静态工作电流控制在 2mA~5mA 更为稳妥。
避免长期工作在 1mA 以内的弱电流区间,否则批次差异、温度变化和噪声干扰更容易被放大。

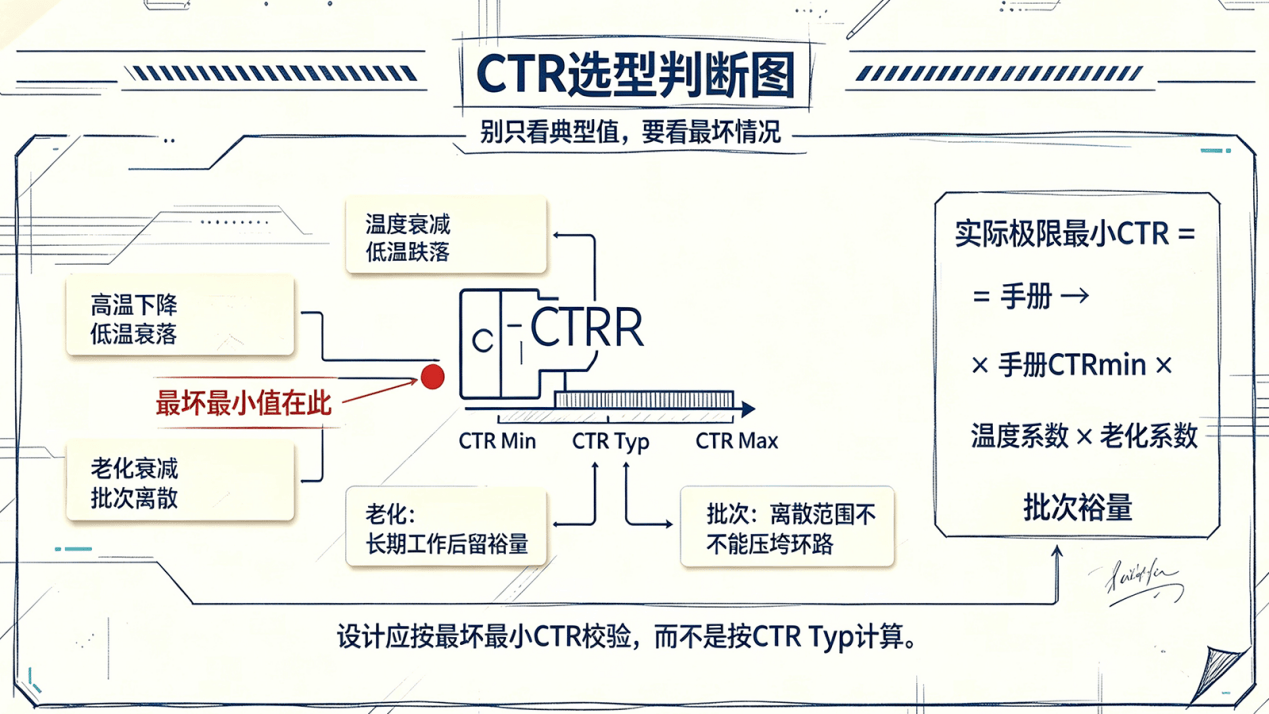

CTR 选型判断图: 突出 “最小值、温度、老化、批次
【配图 2:CTR 选型判断图】 突出 “最小值、温度、老化、批次” 四个判断维度。
很多人把隔离布局简单理解为 “满足爬电距离就行”。实际上,不合理的隔离走线会引入寄生电容,加剧高频干扰,恶化环路振荡。
1. 爬电距离是底线
根据整机认证标准、工作电压、污染等级确定隔离间距:
· 光耦原边与副边走线、铜箔,严禁跨越隔离带;
· 高低压分割边界要清晰,禁止碎铜、零散铜箔横跨隔离区域;
· 高湿度、高污染环境产品,可在光耦隔离引脚之间增加 PCB 开槽,提升沿面绝缘能力。
爬电距离不足,不只是过不了认证,潮湿环境下还可能产生表面漏电,干扰反馈信号,造成输出异常波动。
2. 控制隔离寄生电容
光耦内部存在寄生电容,加上 PCB 跨隔离带平行走线,会造成原边开关噪声窜入副边反馈回路。
建议重点检查:
· 光耦下方隔离区域尽量挖空;
· 不要让连续地层平面横跨高低压;
· 副边 TL431、光耦 LED 回路走线尽量短;
· 小信号环路面积尽量收紧;
· 功率开关回路与反馈小信号回路保持距离。
3. 高低压地平面必须彻底分割
原边功率地、副边信号地必须完全独立。
如果地平面之间存在不当连接,隔离屏障会被削弱,共模噪声更容易直接进入反馈链路,诱发不明原因的环路抖动。

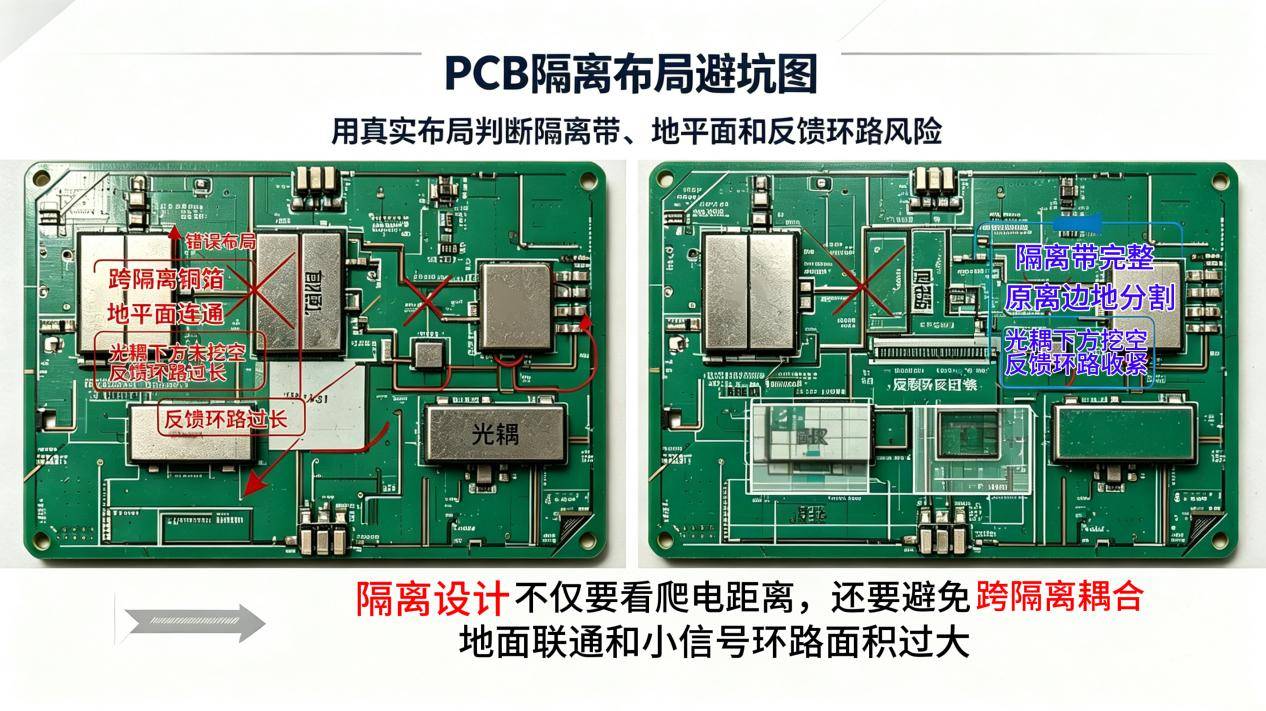

PCB 隔离布局避坑图
建议把以下内容纳入硬件测试规范或量产评审清单:
1.CTR 极限摸底 取同一型号 CTR 上限、下限样品,分别上电扫环路伯德图,观察相位裕度、增益裕度变化。
2.高低温循环测试 在高温、低温极限工况下持续监测输出波形,观察是否出现条件性振荡。
3.批次兼容性验证 同步评估新旧批次光耦替换,确认不良率不会突变。
4.PCB 隔离专项审查 重点检查隔离带、爬电距离、跨隔离走线、地平面分割和光耦下方铜箔处理。
5.老化模拟评估 针对长寿命产品,评估 CTR 长期衰减后的环路边界是否仍然稳定。
开关电源环路问题,不要一上来就调补偿 RC。
量产阶段暴露的软故障,往往来源于器件参数波动边界。光耦作为隔离反馈核心,两大设计主线一定要抓牢:
✅ CTR 选型:以最小参数设计,兼顾温漂、批次离散和老化衰减,把波动范围约束在环路可承受区间。
✅ 隔离设计:安规爬电是底线,同时控制寄生耦合,防止噪声持续干扰反馈信号。
CTR 高低温衰减、批次离散、PCB 隔离布局,正是量产最容易翻车的三大关键点。把边界条件提前纳入设计流程,才能避免 “样机完美、量产翻车” 的窘境。

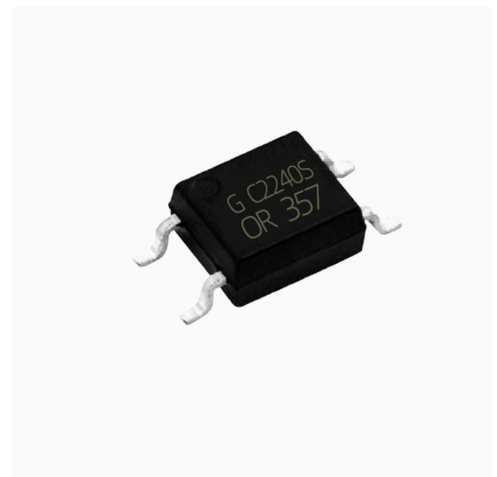

奥伦德光耦OR-357C-S SOP-4
