母线电压突升突降、PT异响?警惕铁磁谐振过电压!
创始人
2026-09-04 11:26:45
0次

——倒闸操作中的“隐形杀手”解析与治理

在电力系统中,铁磁谐振过电压并非一个新话题,但其隐蔽性和破坏力至今仍不容小觑。近期,某变电站深夜突发“母线电压异常”告警:A相电压骤降,B、C相飙升,PT(电压互感器)发出持续异响。经综合研判,确认系电磁式电压互感器铁磁谐振所致。

这类故障在中性点不接地系统中尤为常见,轻则引发电压波动,重则导致PT烧毁、绝缘击穿,甚至设备爆炸,严重威胁电网安全稳定运行。本文将从机理、危害、治理三个维度,系统梳理铁磁谐振过电压的防控要点。

一、倒闸操作为何容易诱发铁磁谐振?

铁磁谐振的发生通常具备以下三个条件,而倒闸操作恰恰容易同时触发这些因素:

  1. 系统参数突变:如投切空载线路、主变充电等操作,使系统电感、电容参数发生剧烈变化。
  2. PT铁芯饱和:电压突变导致PT铁芯进入饱和区,电感值下降,与系统对地电容形成匹配的谐振回路。
  3. 系统结构先天条件:中性点不接地系统(如35kV及以下配电网)天然具备谐振的电气结构,一旦激发条件成熟,谐振即可能持续。

图片1.jpg铁磁谐振过电压事故现场

在上述因素叠加下,过电压幅值可达额定值的2~3倍,对设备绝缘和系统运行构成严重威胁。

二、铁磁谐振过电压的四大主要危害

铁磁谐振的影响并非单一的电压波动,而是具有连锁破坏效应:

  • 损坏PT设备:长期谐振导致PT过热、异响、绝缘加速老化,严重时引发爆炸。
  • 威胁系统绝缘水平:过电压冲击母线、线路及其他一次设备,降低整体绝缘寿命。
  • 引发保护误动与计量偏差:电压畸变干扰保护装置判断,可能导致非计划跳闸,同时影响电能计量准确性。
  • 降低供电可靠性:谐振引发的故障常导致非计划停电,增加运维负担,影响用户供电质量。

三、铁磁谐振过电压的系统性治理措施

针对铁磁谐振,当前行业已形成较为成熟的治理体系,可从设备选型、接线方式、操作策略及应急处置四个层面系统施策。

(一)源头参数优化

  • 选用饱和点更高的电磁式PT,降低铁芯饱和概率。
  • 合理规划系统对地电容参数,主动避开谐振匹配点。

(二)加装消谐装置

目前常用的消谐设备包括:

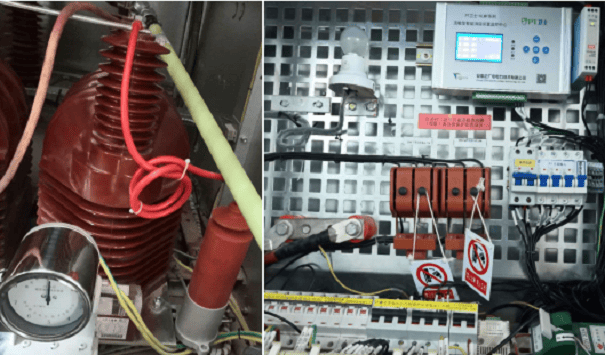

图片2 (4).png铁磁谐振过电压治理现场

(三)规范倒闸操作顺序

  • 尽量避免断路器对空母线直接充电操作。
  • 操作前优先投入线路或接地变压器,以改变系统电容参数,破坏谐振条件。

(四)完善应急处理预案

当谐振发生且自动消谐措施未生效时,建议按以下步骤处置:

  1. 投入备用线路或站用变压器,改变系统运行方式。
  2. 经调度批准和计算校核后,必要时短时拉开电源进线开关。
  3. 第一时间向调度部门报告,配合调整全网运行方式,确保系统平稳过渡。

四、结语

铁磁谐振过电压虽是电力系统中的“老问题”,但在电网规模不断扩大、电缆线路占比持续提升的背景下,其发生频率和危害程度并未降低。唯有从机理认知、设备治理、操作管控和应急响应四个维度协同发力,才能真正实现“可防可控”。

希望本文能为同业人员提供实用参考。欢迎留言交流,共同探讨电力系统运行中的疑难问题。


(本文完)

关注我们,获取更多电力系统运行与设备治理技术干货。
