TLV75101PDSQR低压差稳压器原装正品现货PDF数据手册规格书引脚图
创始人
2025-07-16 14:38:16
0次

TLV751 的说明

TLV751 是一款双通道、可调节的 500mA 低压降 (LDO) 稳压器。该器件采用小型 10 引脚 2mm × 2mm WSON 封装,具有 25µA 的静态电流,同时提供快速的线路和负载瞬态响应。TLV751 具有 130mV 的低压降,有助于提高总功率效率。

TLV751 具有宽输入和输出电压范围以及出色的输出电流能力,当用于小型印刷电路板 (PCB) 上时,可帮助支持各类 应用 ,如传感器电源、辅助电源轨和具有更低内核电压的现代微控制器。

TLV751 可与小型陶瓷输出电容器搭配使用,从而减小整体解决方案尺寸。精密带隙和误差放大器在整个温度范围内具有高精度,最大值为 1.5%。该器件包括集成的热关断、电流限制、有源输出放电和欠压锁定 (UVLO) 功能。TLV751 的内部过流保护限制功能可在发生短路事件时减少热耗散。

TLV751 的特性

输入电压范围:1.5V 至 6.0V

输出电压范围:

可调节电压范围:0.55V 至 5.5V

固定电压范围:0.65V 至 5.0V

低压降:

500mA 时为 130mV(最大值)(3.3 VOUT)

高输出精度:1.5%(温度范围内最大值)

IQ:25µA(典型值)

内置软启动功能,具有单调 VOUT 上升

封装:

2mm × 2mm WSON-10 (DSQ)

有源输出放电

如需更详细数据手册、样品测试、采购、BOM配单等需求,请联系客服15811822020微信同号或搜淘宝店铺:深圳市恒耀达电子

规格参数:

产品种类: 低压差稳压器

RoHS:

安装风格: SMD/SMT

封装 / 箱体: WSON-10

输出电压: 550 mV to 5.5 V

输出电流: 500 mA

输出端数量: 2 Output

极性: Positive

静态电流: 25 uA

输入电压 - 最小值: 1.5 V

输入电压 - 最大值: 6 V

PSRR/纹波抑制—典型值: 30 dB

输出类型: Adjustable

最小工作温度: - 40 C

最大工作温度: + 125 C

回动电压: 95 mV

系列: TLV751

回动电压—最大值: 130 mV

线路调整率: 2 mV

负载调节: 0.03 V/A

输出电压范围: 550 mV to 5.5 V

产品: LDO Voltage Regulators

产品类型: LDO Voltage Regulators

工厂包装数量:3000

子类别: PMIC - Power Management ICs

类型: High Accuracy

电压调节准确度: 1.5 %

单位重量: 11.800 mg

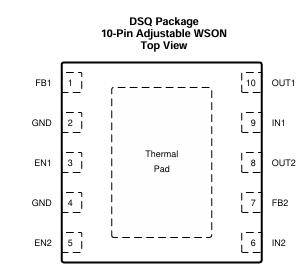

引脚图:
