PCB批量厂家分享六层PCB复杂布线与散热技巧
创始人
2025-07-24 11:39:39
0

在 5G 基站的基带模块中,一块 10cm×15cm 的六层 PCB 需容纳 5000 个焊点、2000 条线路(含 100 条高速差分对),同时承载 20A 总电流 —— 这要求六层 PCB 在实现高密度布线的同时,解决信号干扰与散热难题。相比四层 PCB,六层板多了两个中间信号层(典型结构:信号 - 地 - 信号 - 电源 - 地 - 信号),布线密度提升 50%,散热通道增加 30%,但层间对准误差需控制在 5μm 内,否则会导致过孔失效。

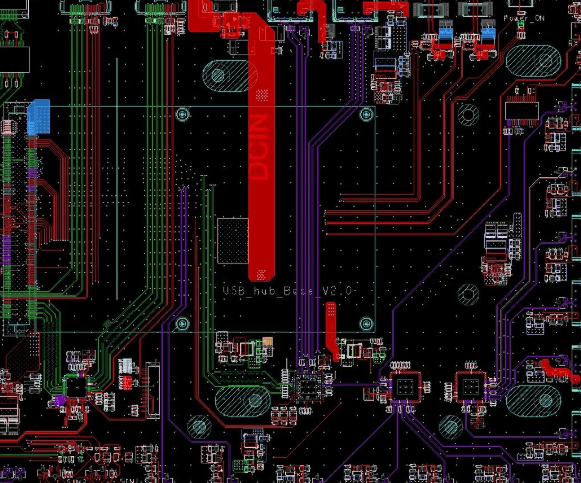

复杂布线的核心策略:分层隔离与信号保护

六层 PCB 的布线需突破 “空间限制” 与 “干扰难题”,PCB 六层板厂家总结出三层关键策略:

分层功能的 “精准划分”。按信号特性严格分区:顶层 / 底层(Layer1/Layer6)布置高速信号(如 10Gbps 差分对),中间信号层(Layer3)布置低速控制信号,Layer2/Layer5 为接地层,Layer4 为电源层。这种结构能使高速信号被地平面包裹(形成 “微带线”),串扰从四层板的 - 40dB 降至 - 55dB。

差分对布线的 “层间协同”。10Gbps 以上差分对(如 PCIe 4.0)需保持 “等长、等距、对称”,在六层板中可通过 “同一层走主干 + 过孔跳转分支” 实现:主干线在 Layer1 保持 0.2mm 线宽、0.2mm 间距,长度差<5mm;分支通过 0.2mm 过孔(孔壁铜厚 20μm)跳至 Layer6,过孔数量控制在每对差分对<2 个(每个过孔使插入损耗增加 0.3dB)

过孔管理的 “密度控制”。六层板的过孔密度(8-10 个 /cm²)高于四层板(5 个 /cm²),需通过 “过孔盘优化” 减少信号反射:过孔盘直径为孔径的 2 倍(0.4mm 孔径对应 0.8mm 盘),相邻过孔间距>3mm,避免形成 “接地孤岛”。

散热设计的关键突破:多层协同的 “热导出路径”

六层 PCB 的散热需利用多层层间优势,构建 “立体散热网络”,PCB 六层板厂家的核心方案如下:

电源 / 接地层的 “散热双重奏”。Layer4(电源层)和 Layer2/Layer5(接地层)采用 2oz 铜箔(70μm),局部大电流区(如电源芯片下方)加厚至 3oz(105μm),形成 “大面积散热铜皮”(覆盖 PCB 面积 60% 以上)。这三层通过 “散热过孔阵列”(孔径 0.5mm,间距 1mm)连接,每平方厘米布置 25 个过孔,热阻从四层板的 0.8℃/W 降至 0.5℃/W。

器件布局的 “热密度均衡”。将大功率器件(如 PA 芯片,10W)分散布置,每平方厘米功率密度控制在 2W 以内,避免局部热点(单点温度<85℃)。器件下方通过 “热电过孔”(直接连接电源 / 接地层)导出热量,过孔数量与器件功耗成正比(1W 对应 4 个过孔)。例如,10W 芯片下方布置 40 个过孔,热量可直接传导至内层铜皮,温度从 100℃降至 75℃。

表面处理的 “散热强化”。顶层 / 底层可采用 “沉金 + 裸露铜皮” 设计:器件焊盘区域沉金(保证焊接性),其余区域保留裸露铜皮(增加散热面积),配合 “导热硅胶垫”(热阻 0.2℃/W)连接外壳,散热效率再提升 20%。

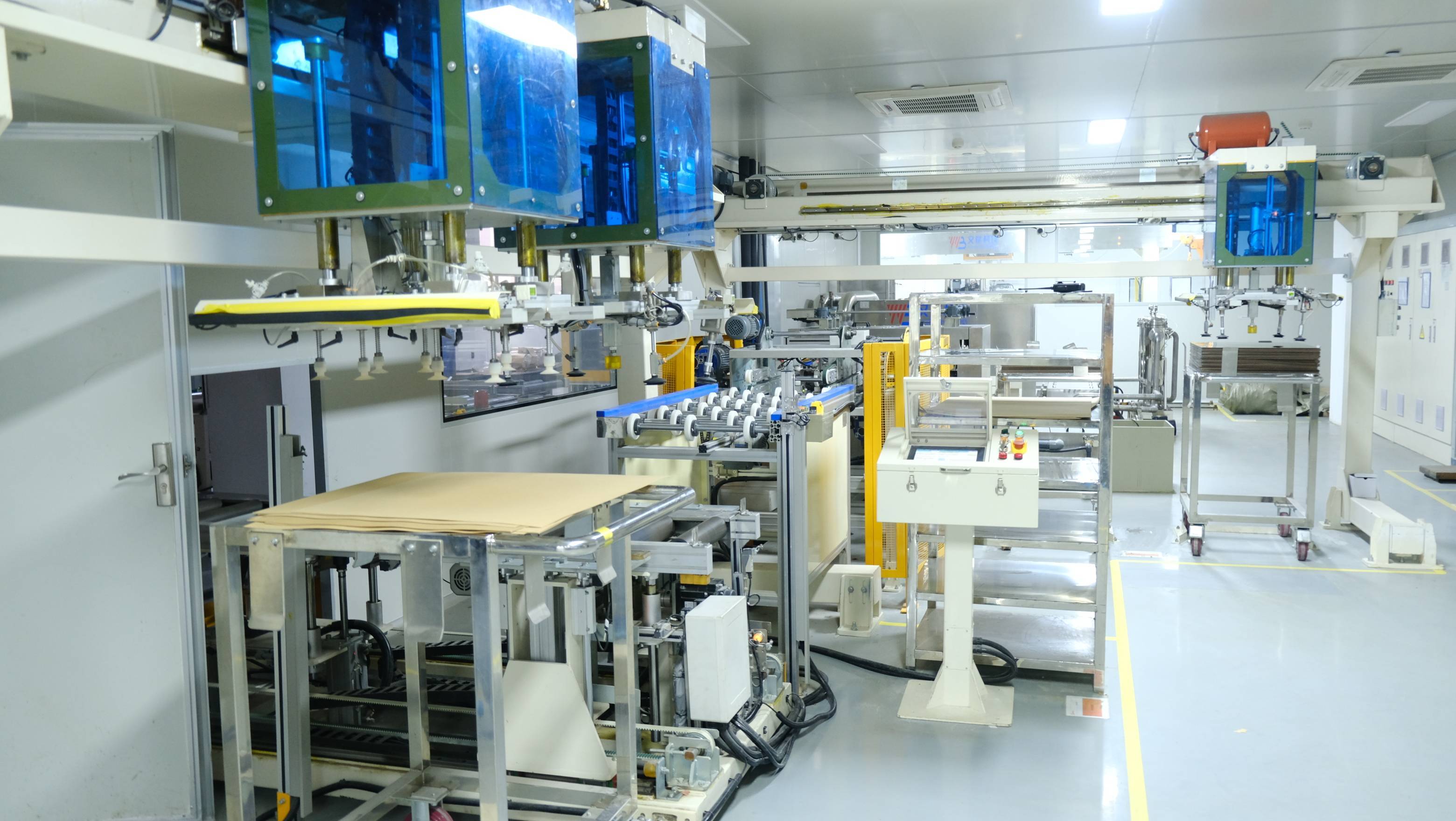

层压工艺的 “双重保障”:布线与散热的基础

六层 PCB 的层压需兼顾信号完整性与散热效率,PCB 六层板厂家的工艺控制极为严苛:

层间对准的 “纳米级校准”。采用 “X 射线 + 光学定位” 系统,每层设置 6 个金属靶标(直径 0.1mm),层压时实时校准,确保层间对准误差<5μm(四层板为 10μm)。误差过大会导致过孔与线路错位(阻抗突变>10%),或散热过孔接触不良(热阻增加 50%)。PCB 六层板厂家的 CT 扫描显示,对准精度达标的产品,过孔导通率 99.9%,散热过孔的热阻一致性>95%。

半固化片的 “导热选择”。选用高导热半固化片(导热系数 0.8W/m・K,普通为 0.3W/m・K),减少层间热阻(从 0.3℃/W 降至 0.1℃/W)。同时控制流胶量(每平方米 10-15g),避免堵塞散热过孔(堵塞率需<0.1%)。

质量检测:布线与散热的 “双重验证”

六层 PCB 的性能需通过严格测试,PCB 六层板厂家建立专项体系:

信号完整性测试。用矢量网络分析仪测量 10GHz 信号的插入损耗(需<1.2dB/cm)和回波损耗(>-20dB),差分对的相位差<5°。每批次抽取 5 块板,合格率需>95%,否则调整布线参数。

热阻测试。通过热流计测量从芯片到环境的总热阻(需<1.0℃/W),其中层间热阻占比应<30%(<0.3℃/W)。

层间剥离测试。在 135℃下测试层间结合力(需>1.8N/mm),确保高温下不会分层(分层会导致热阻骤增 3 倍)。

六层 PCB 的复杂布线与散热设计,是 “高密度” 与 “高可靠” 的平衡艺术。相比四层板,其通过多信号层隔离减少干扰,利用多层铜皮与过孔阵列增强散热,完美适配 10Gbps 信号与 20A 电流的复杂场景。
