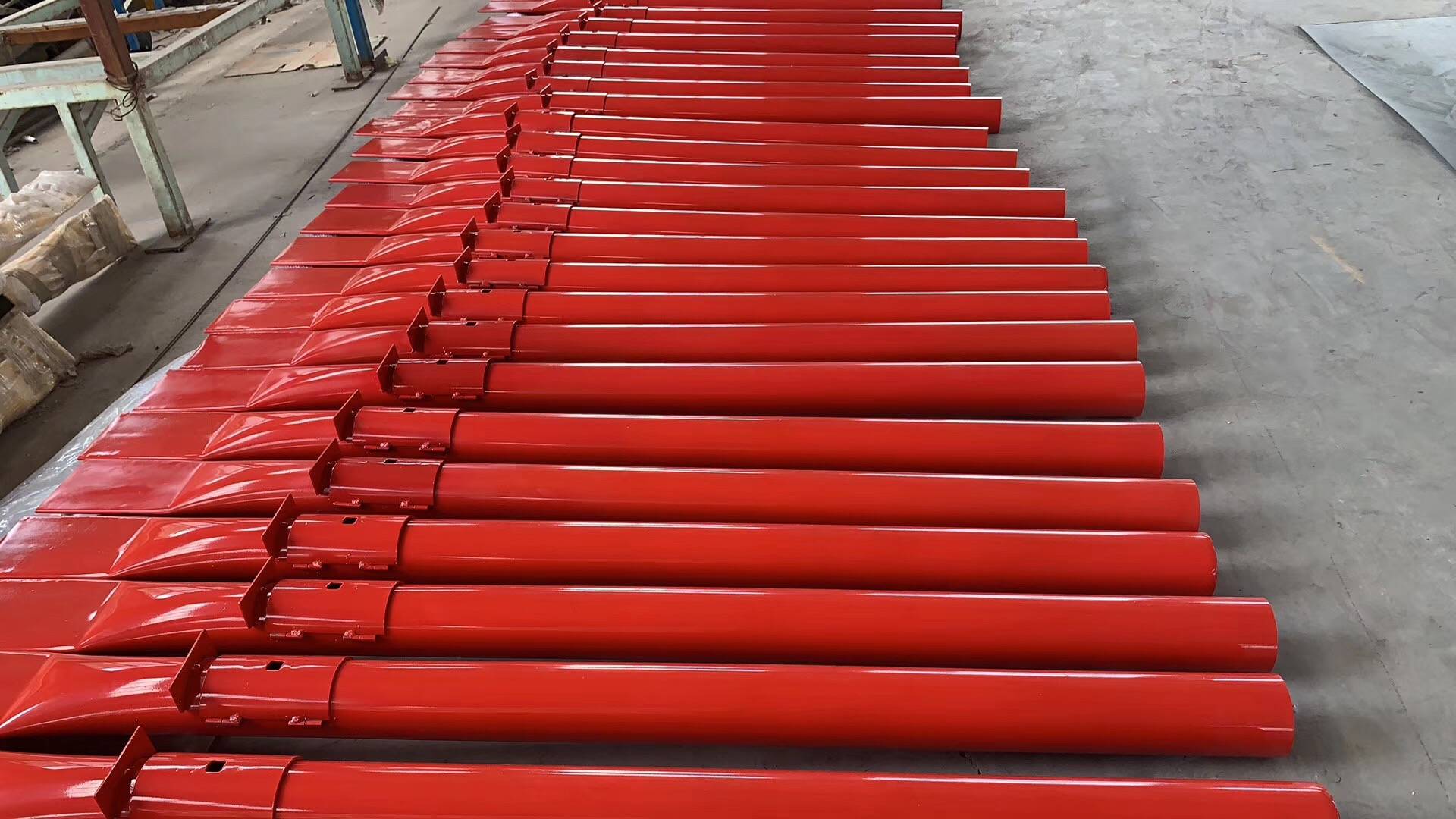

碳钢测试桩（电位检测桩）接线方法
创始人
2025-08-04 12:47:43
0次
碳钢测试桩（电位检测桩）的接线方法需根据测试桩类型（普通型或智能型）及管道接地方式（直接接地或间接接地）进行选择，以下是具体接线步骤及注意事项：
一、普通型测试桩接线方法
- 接线端子布局
- 接线排通常有6个接线端，分为黑红两列：
- 左侧下方黑色端子：连接地下管道（管道线）。
- 右下方红色端子：连接阳极（阳极线）。
- 上方红色端子：连接参比电极（参比线），用于测量测试探头数据。
- 接线步骤
- 将各线路的线鼻子套在对应接线端子上，拧紧螺母固定。
- 测量数据时，用万用表黑红表笔分别触碰相应线路的连接片，读取数值。
- 适用场景
- 适用于单点接地或多点接地的电位测试桩，且管道为直接接地方式。
二、智能型测试桩接线方法
- 接线端子布局
- 接线排共有12个端子，分为黑红两列：
- 下行线路（埋地线路）：自下而上依次为阳极线、管道线、参比线、极化试片线、自然试片线、电流试片线。
- 上行线路（连接测试桩内部电子元件）：与下行线路一一对应，通过连接片导通。
- 接线步骤
- 阳极线：将埋地阳极线的线鼻子套在下行阳极端子，上行阳极线套在平行端子，中间用连接片连接并拧紧螺母。
- 管道线、参比线、试片线：按上述方法依次连接，确保上下行线路对应。
- 试片线：极化试片、自然试片、电流试片无固定顺序，但上下行需两两对应。
- 功能实现
- 智能测试桩可自动采集、保存、传输管道保护电位、断电电位、交流干扰电压及电流等数据，支持定时测量和远程监控。
三、不同接地方式的接线调整
- 直接接地的管道
- 单点/多点接地测试桩：将测试桩接地端与管道接地线连接，测量端与管道金属外壳连接。
- 间接接地的管道
- 将测试桩接地端与管道接地线连接，测量端与接地极连接。
