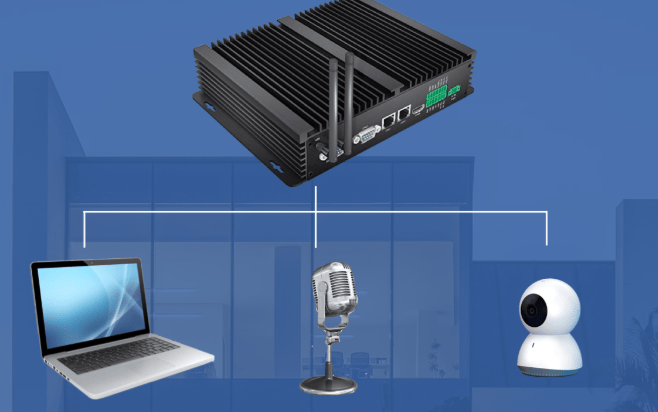

消费级边缘 AI 盒子（如智能摄像头边缘处理器、家庭 AI 网关、小型工业检测盒）是边缘计算 “民用化载体”，需在小尺寸（≤150mm×100mm）、低成本（PCB 成本≤50 元）、低功耗（整机功耗≤10W）的条件下，实现 AI 推理（如人脸识别、物体检测，准确率≥95%）与多设备连接（支持 Wi-Fi 6、蓝牙 5.3、以太网）。但普通 PCB 设计难以平衡这些需求：某智能摄像头边缘盒，因 PCB 面积不足，被迫删减蓝牙模块，用户无法本地控制；某家庭 AI 网关因 PCB 电源设计缺陷，整机功耗超 15W，散热风扇噪音大，影响用户体验；某小型检测盒因采用高端 HDI 工艺，PCB 成本超 80 元，超出消费级定价预期。要突破这些瓶颈，消费级边缘 AI 盒子 PCB 需从 “高密度集成、低功耗优化、成本控制” 三方面设计。

首先是高密度 HDI 工艺实现小型化。消费级产品对尺寸敏感，需采用 8 层 2 阶 HDI 工艺，在有限空间内集成多模块：一是 “盲埋孔优化”，盲孔孔径 0.1mm（连接表层与内层），埋孔孔径 0.15mm（连接内层与内层），过孔占用面积减少 50%，在 120mm×80mm PCB 上可集成 AI 芯片（如瑞芯微 RK3588S）、Wi-Fi 6 模块、蓝牙 5.3 模块、以太网接口；二是 “元件微型化”，支持 01005（0.4mm×0.2mm）超小型阻容元件与 BGA 封装（Pitch 0.4mm）的芯片，焊盘采用 “无铅焊锡 + 助焊剂预置” 工艺，焊接良率≥99.8%；三是 “正反面立体布局”，将 Wi-Fi / 蓝牙模块布置在 PCB 背面，通过盲孔与正面 AI 芯片连接，进一步缩小平面尺寸。某智能摄像头边缘盒通过 HDI 工艺，PCB 面积从 150mm×100mm 缩小至 120mm×80mm，保留蓝牙模块，实现本地控制功能。

其次是低功耗的电路与元件选型。消费级产品需低功耗以降低散热成本（无需风扇），需从两方面优化：一是 “低功耗元件”，AI 芯片选用 RK3588S（典型功耗 6W），电源管理芯片用 TI TPS65983（静态电流≤1μA，效率≥90%），无线模块用高通 QCA6391（Wi-Fi 6 休眠电流≤50μA）；二是 “功耗控制电路”，设计 “性能 - 节能” 双模切换：AI 推理时满负荷运行（功耗 10W），空闲时自动降频（功耗 3W），夜间无人时段进入深度休眠（功耗≤1W）。某家庭 AI 网关通过低功耗优化，整机功耗从 15W 降至 8W，无需风扇散热，实现 “静音运行”。

最后是成本控制的工艺选择。消费级产品对成本敏感，需在性能与成本间平衡：一是 “基材选型”，非高频信号区域用普通高 Tg FR-4（如生益 S1141，成本低于高频基材 30%），仅 Wi-Fi 6 / 以太网等高频区域用罗杰斯 RO4350B（局部覆盖，降低成本）；二是 “工艺简化”，采用 2 阶 HDI 而非 3 阶，减少激光钻孔次数；元件选用国产替代型号（如国产阻容元件，成本比进口低 20%）；三是 “批量优化”，PCB 设计时考虑拼版（1 张基板拼 8 块 PCB），降低生产损耗。某小型检测盒通过成本优化，PCB 成本从 80 元降至 45 元，符合消费级定价预期。

针对消费级边缘 AI 盒子 PCB 的 “小型化、低功耗、低成本” 需求，捷配推出消费级解决方案：小型化采用 8 层 2 阶 HDI（盲孔 0.1mm）+01005 元件，PCB 最小尺寸 100mm×70mm；低功耗含 RK3588S AI 芯片 + TI PMIC，整机功耗≤10W；成本控制用普通 FR-4 + 局部高频基材 + 国产元件，PCB 成本≤50 元。同时，捷配的 PCB 通过 FCC/CE 电磁兼容测试、Wi-Fi 联盟蓝牙 SIG 认证，适配智能摄像头、家庭网关场景。此外，捷配支持 1-6 层消费级边缘 PCB 免费打样，24 小时交付样品，批量订单可提供成本优化方案，助力消费电子厂商研发高性价比的边缘 AI 产品。
