JSD-100型金属材料电阻率(微电阻)测试仪

(一) JSD-100型金属材料电阻率(微电阻)测试仪简介

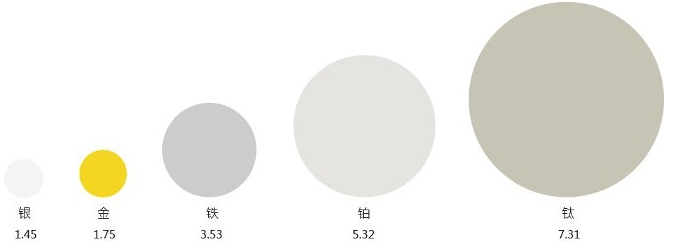

JSD-100型金属材料电阻率(微电阻)测试仪为用于金属材料的电阻可视化检测设计，由于银、铜、金、铝等具有较好导电性，这些金属材料在日常使用体积范围时其电阻值就已经很低，通过下图可对其有简单概念，当金属材料为长度10cm丝材时，1mΩ材料电阻值对应的材料截面积(图中数值为直径，单位mm)示意图：

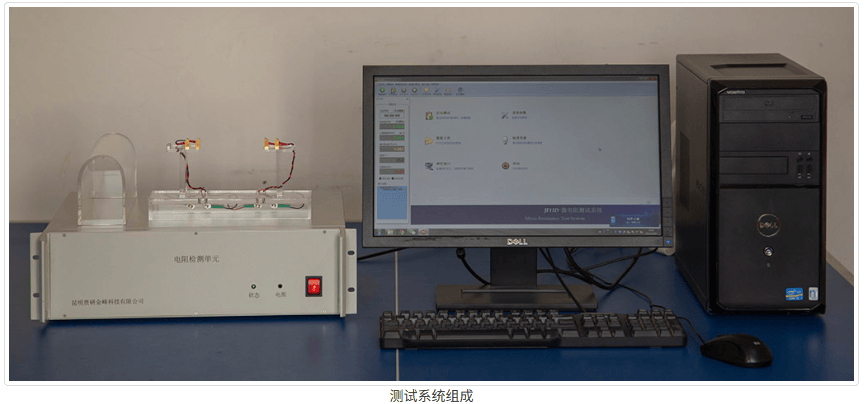

当材料导电截面积更大时电阻值更低，测试仪主要针对这类低电阻测试进行优化，对纯金属及其合金材料的导电性(电阻/电阻率/电导率)、进行高精度、连续监测，并在此基础上对电阻温度系数(电阻-温度关系)、 电阻应变灵敏系数(电阻-力关系)、接触压力-接触电阻关系等衍生出不同用途的测量系统。测试系统由实验架台(或夹具)、测试机箱、计算机、测控软件等组成。

测试仪测量范围能到MΩ，也可用于部分半导体材料的测量。测量对象包括纯金属或合金的丝材、带材、管材、片材等具有规则截面积的导体或半导体，样品也包括厚膜及薄膜导电膜，及可使用四端点测试夹具的半导体块体材料。

由于电阻率是材料的基本属性，与材料纯度有紧密关系，除用于导电性测量外，也可以做为材料纯度的物理判定手段之一。是目前金属材料研究的科研设备 。

配用夹具

丝带材检测夹具：用于直径1mm以下的细丝及窄薄带材测量，夹头镀金，检测长度可调，样品快速装夹丝带材检测夹具：用于直径1mm以下的细丝及窄薄带材测量，夹头镀金，检测长度可调，样品快速装夹

细丝检测夹具：用于直径0.1mm以下的超细丝测量，夹头镀金，检测长度固定，样品快速装夹

四探针检测头：单边线四探针检测探头，间距1mm，用于薄膜、厚膜及半导体电阻率测量

带材检测夹具：用于厚1mm、宽20mm以下的带材测量，检测长度固定，夹头镀金，检测长度可调，快速装夹配用软件

（二）参考标准：

GB/T 351-2019 金属材料电阻率测量方法

GB/T 6146-2010 精密电阻合金电阻率测试方法

GB/T 3048.2-2007 电线电缆电性能试验方法 第2部分：金属材料电阻率试验

（三）主要特点

1. 四线法电阻测试，消除接触电阻和引线电阻误差

2. 软件同步显示检测输出时基曲线，测试效果一目了然

3. 高精度恒流源，带最大电流限制，避免自热效应，保障测量精度

4. 软件中可同时进行数据采集和数据处理，结果可打印，数据可导出

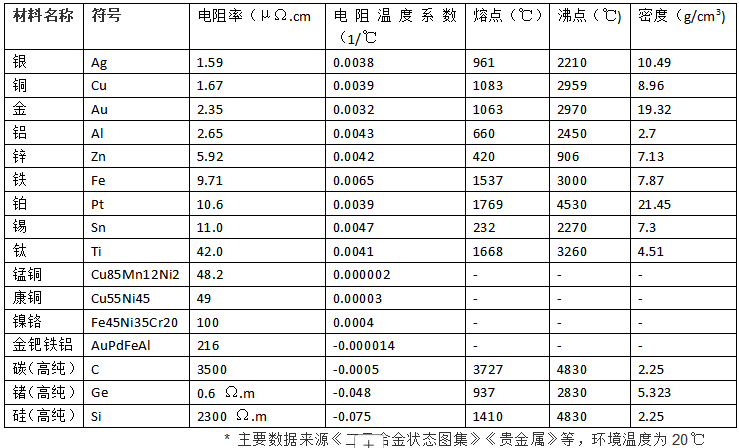

（四） 主要技术指标

电阻率计算

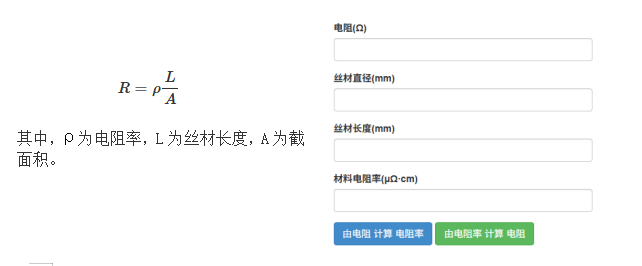

电阻率为材料的固有特性之一，丝材或截面积均匀的金属可以利用下面的公式计算电阻/电阻率：

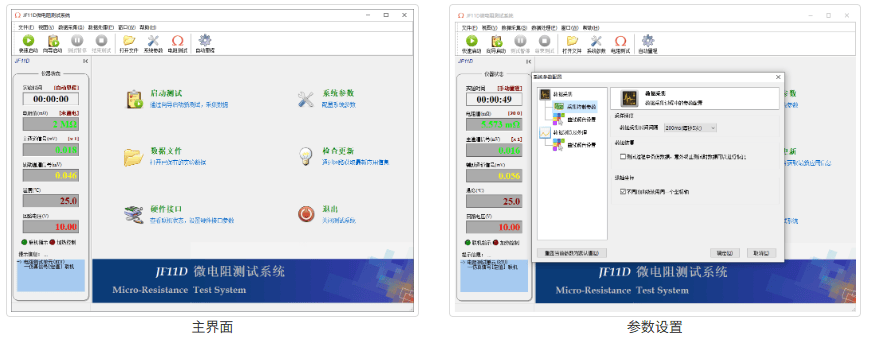

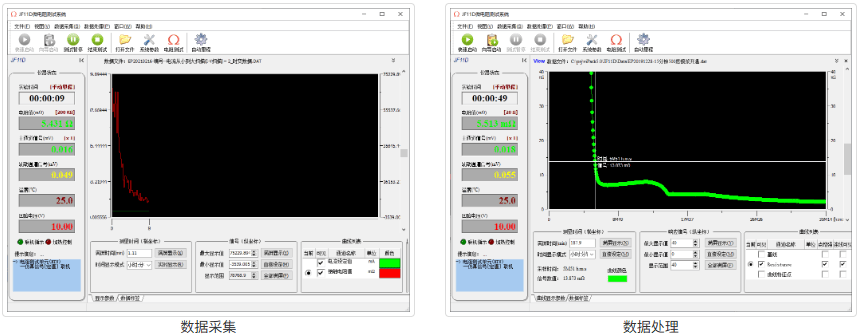

软件几个主要界面，双击可显示原图。

（五） 相关资料

四端法电阻测量

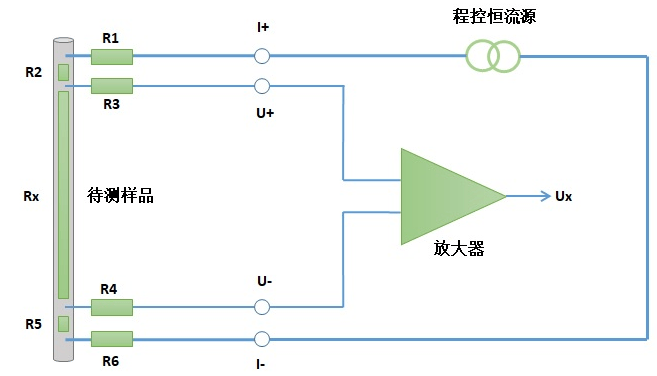

四端法也称为四线法或开尔文法，指的是用一对导线连接一电流源，另一对导线将被测电阻的电压引入数字多用表进行测量，其测试原理如下图所示 ：

Ux为对应测试点得到的电压信号， R1、R3、R4、R6分别为四段测量导线的电阻值及与样品的接触电阻，R2、R5为电源(I+/I-)导线端与测量(U+/U-)导线端间的样品电阻， 由于测量端放大器输入阻抗远大于被测电阻Rx， 而R3、R4较小，测量导线上的压降可以忽略不计，R1、R2、R5、R6虽然在测试电流回路中，但测量仅以测量端为准，其压降不会出现在测量结果中。 因而，四端法测电阻能够消除接触电阻和引线电阻的影响。
