CS5005：400mA,低噪声,电荷泵DC/DC转换电路
创始人
2025-10-23 18:12:11
0次

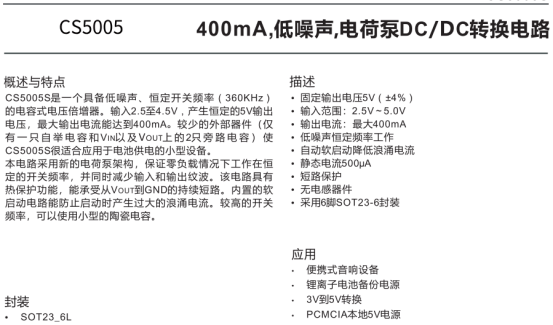

CS5005 是400mA 低噪声电荷泵 DC/DC 转换器，主打 “固定 5V 输出 + 低外围依赖 + 高稳定性”，专为电池供电的小型设备设计。其采用新型电荷泵架构，实现恒定 360KHz 开关频率，零负载时仍保持频率稳定，同时减少输入与输出纹波；仅需 1 只自举电容 + 2 只旁路电容即可搭建电路，有效简化设计、节省 PCB 面积，适配便携式音响设备、锂离子电池备份电源、3V-5V 电压转换、PCMCIA 本地 5V 电源等场景。

一 CS5005的特性

固定输出电压5V(±4%)

输入范围:2.5V~5.0V

输出电流:最大400mA

低噪声恒定频率工作

自动软启动降低浪涌电流

静态电流500μA

短路保护

无电感器件

采用6脚SOT23-6封装

二 CS5005的应用信息

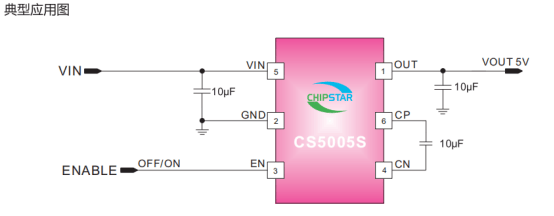

1 典型应用图

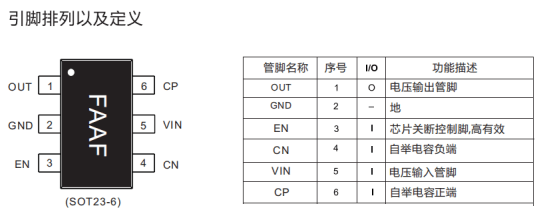

2 引脚排列及定义

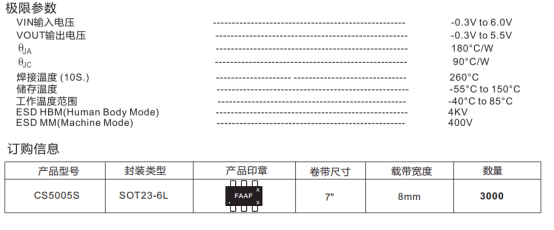

3 基础参数

国产DCDC推荐：覆盖低功耗到高功率等多方面展示
