USB PD/QC 快充已成为充电器与移动电源的标配，但在研发、产线与售后场景，工程师常常只需要“申请到指定电压就测”的小工具，而不是一整套协议抓包与电子负载。开源诱骗器正是为此而生，用极简的外围在几秒内完成握手，快速得到 5V/9V/12V/15V/20V 等常用档位，覆盖适配器、车充、线材与小型负载的日常验证。

PowerPi 近期推出了一款开源电压诱骗器，外围电路设计极其简洁，全面支持PD 3.0（5V/9V/12V/15V/20V）与QC 3.0（5V/9V/12V）主流快充协议，可诱骗充电设备输出指定电压。用户可通过直观的拨码开关，灵活选择目标输出电压，并板载LED电压档位指示灯，能实时清晰地显示当前状态，操作简单明了。接下来充电头网将带来这款方案的方案解析。

PowerPi 开源电压诱骗器外观

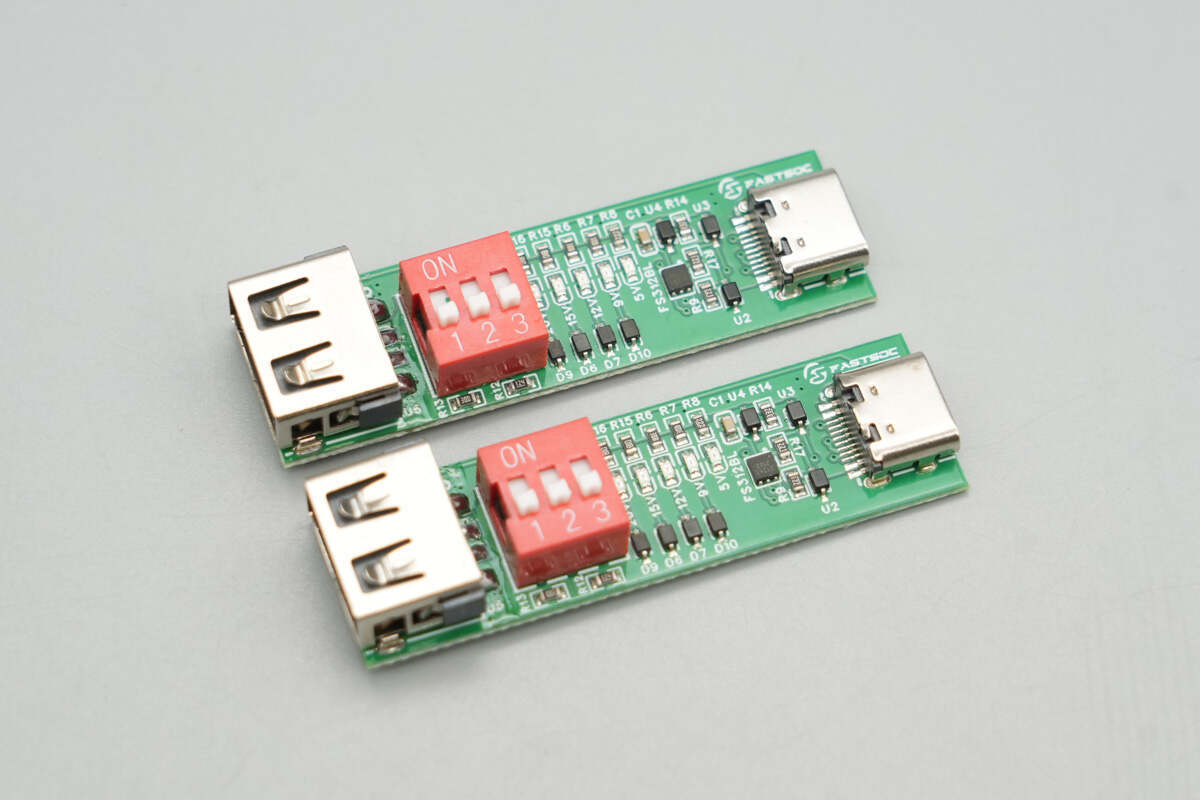

PowerPi 开源电压诱骗器一览，板载 USB-C 与 USB-A 母座，体积狭长，红色三位拨码开关用于选择诱骗电压，配合板面丝印即可快速切换 PD 5/9/12/15/20V 与 QC 5/9/12V 档位，适合做充电器与线材的快速验证与上电调试。

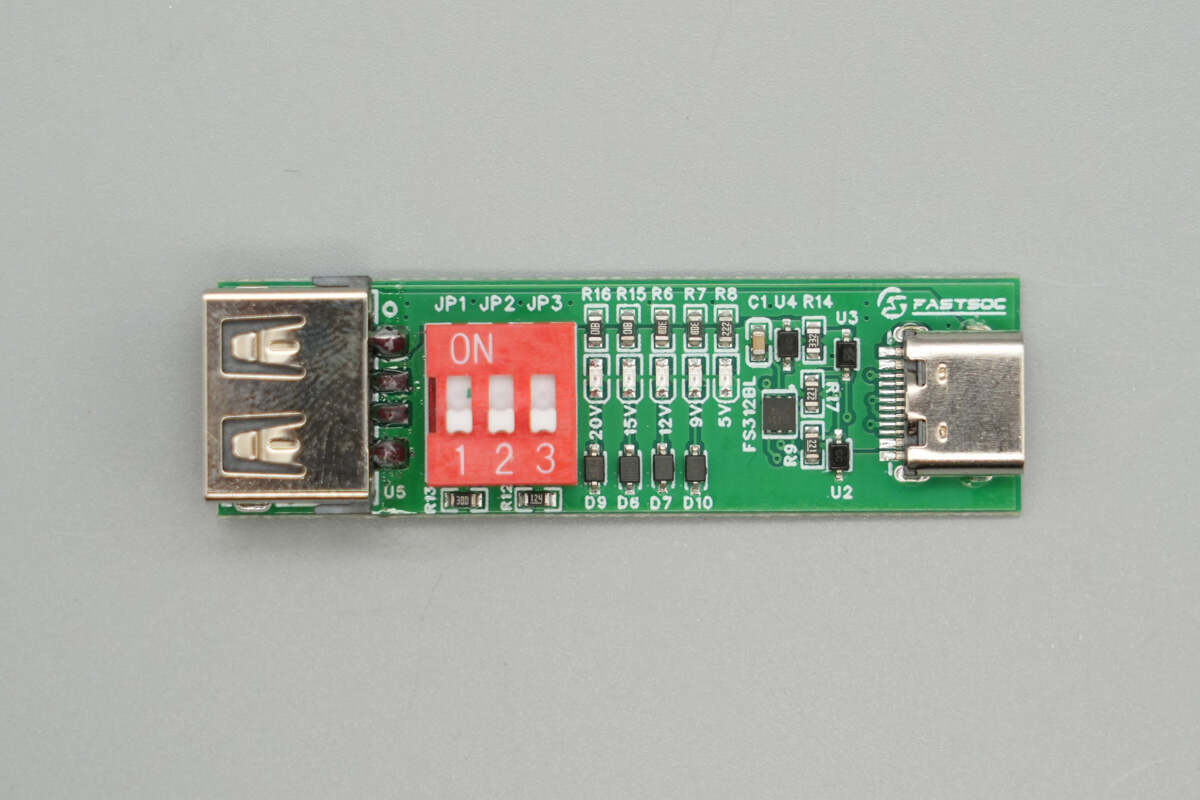

PowerPi 开源电压诱骗器一览正面一览，左侧为 USB-A 母座，用作被诱骗电压的输出口，旁边紧贴若干小封装器件，承担 ESD 防护与滤波限流。中部的红色三位拨码开关负责设定目标电压；再向右是由电阻、电容构成的取样与指示驱动网络，用于为主控提供状态检测与指示电流。

靠近右侧丝印“FS312BL”的小芯片为该方案的核心控制器，承担 PD/QC 协议握手与电压请求；最右端为 USB-C 母座，接入快充电源，通过 CC 管脚与主控协同完成协商。

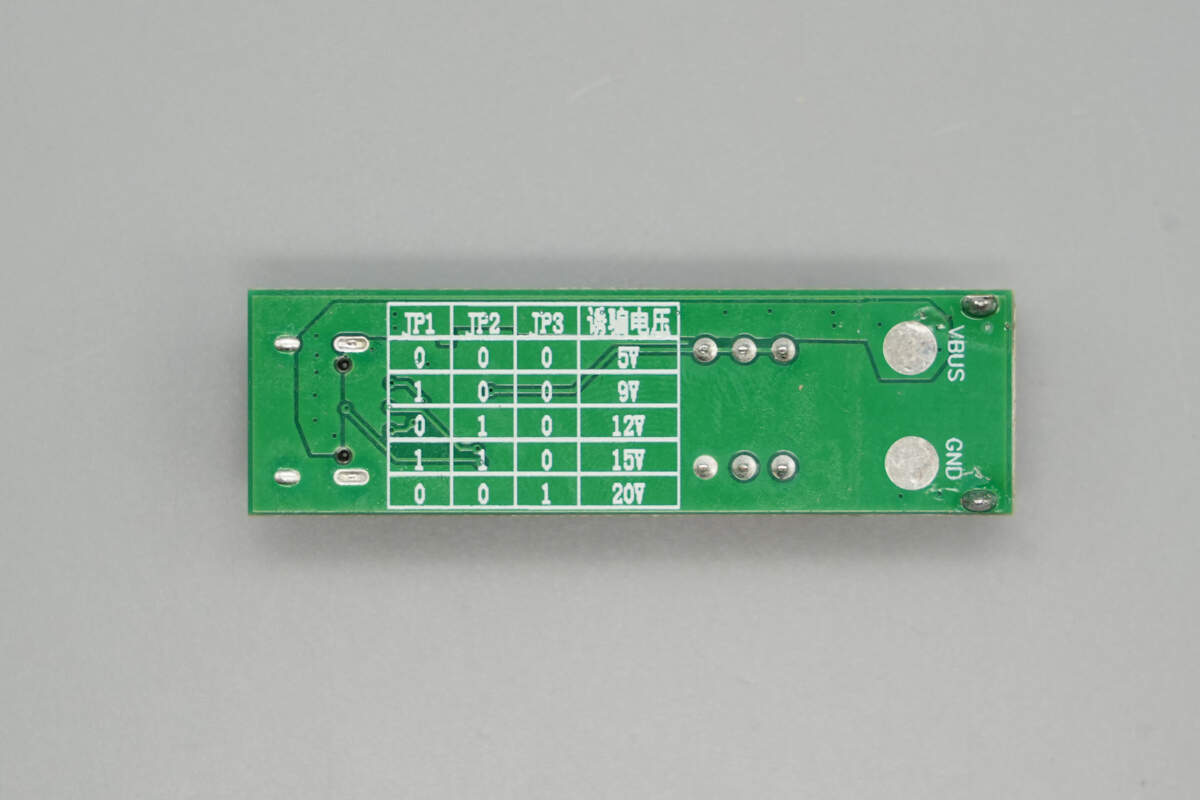

背面给出了拨码与电压的对应表，采用 0/1 表示拨码位置，便于现场快速查阅。

该方案长度为50.14mm。

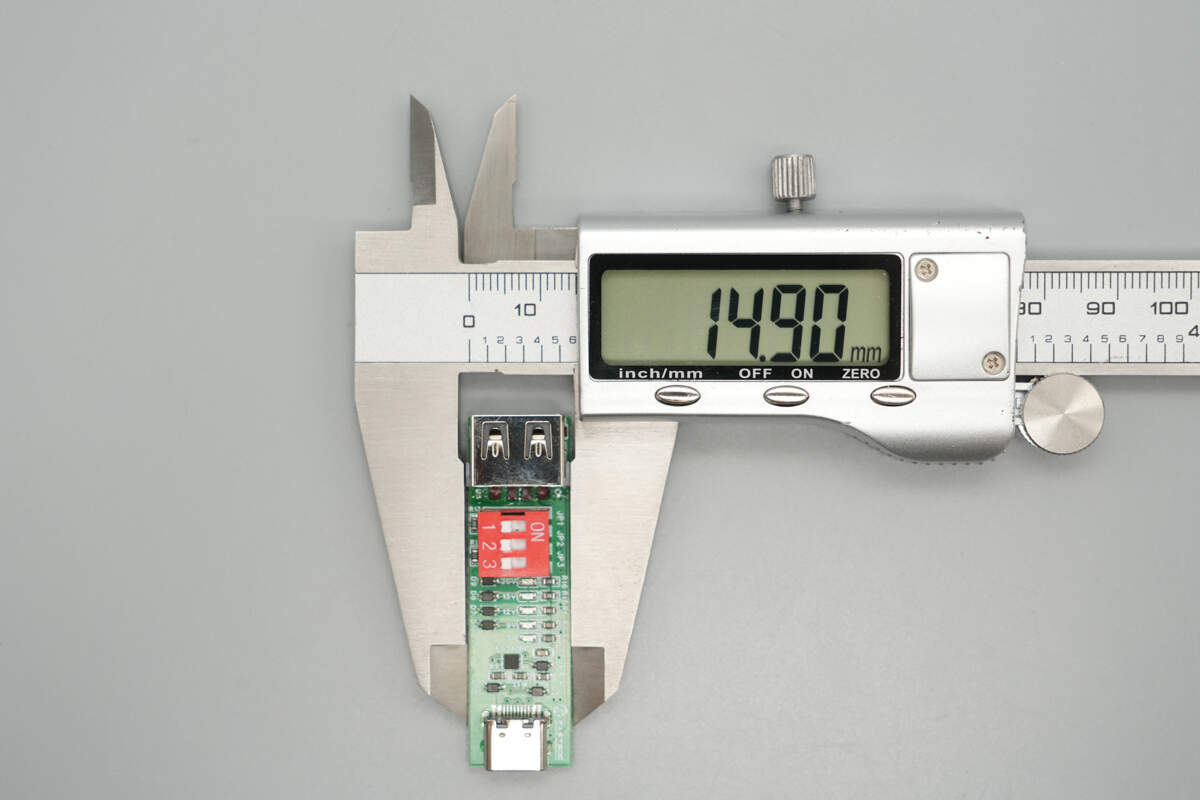

宽度为14.9mm。

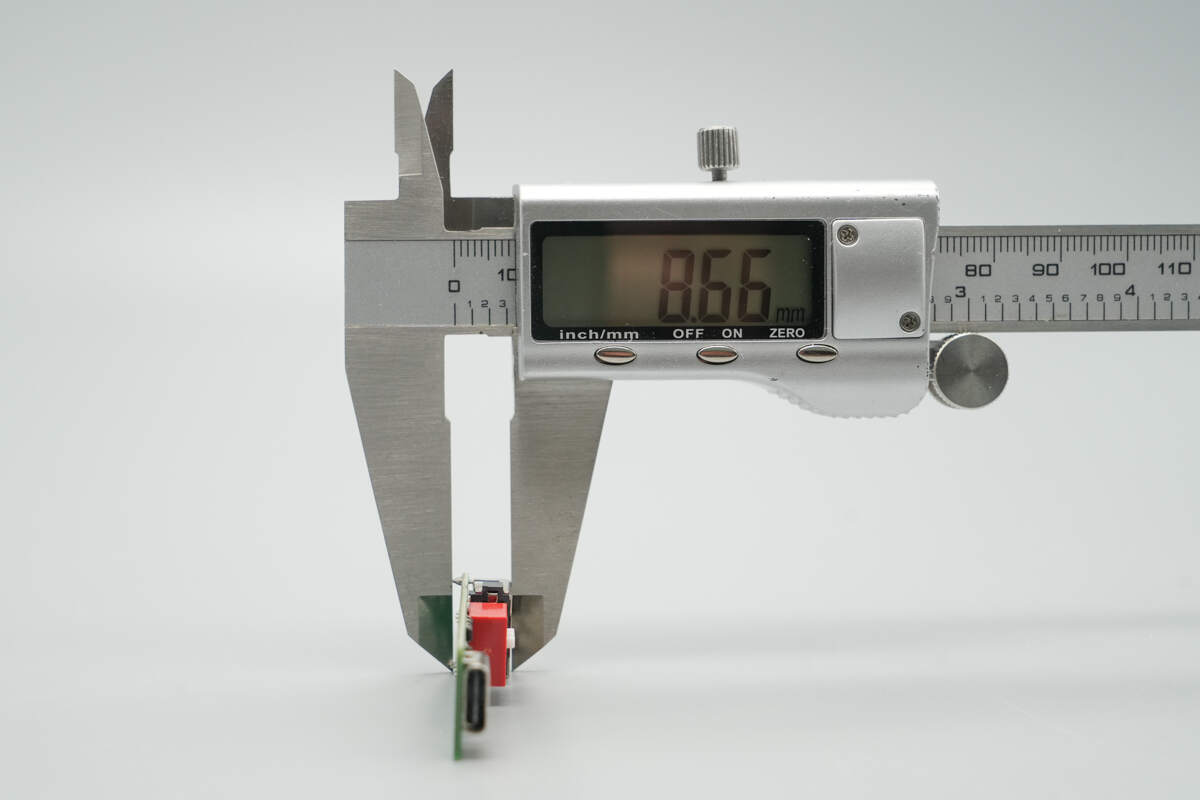

厚度为8.66mm。

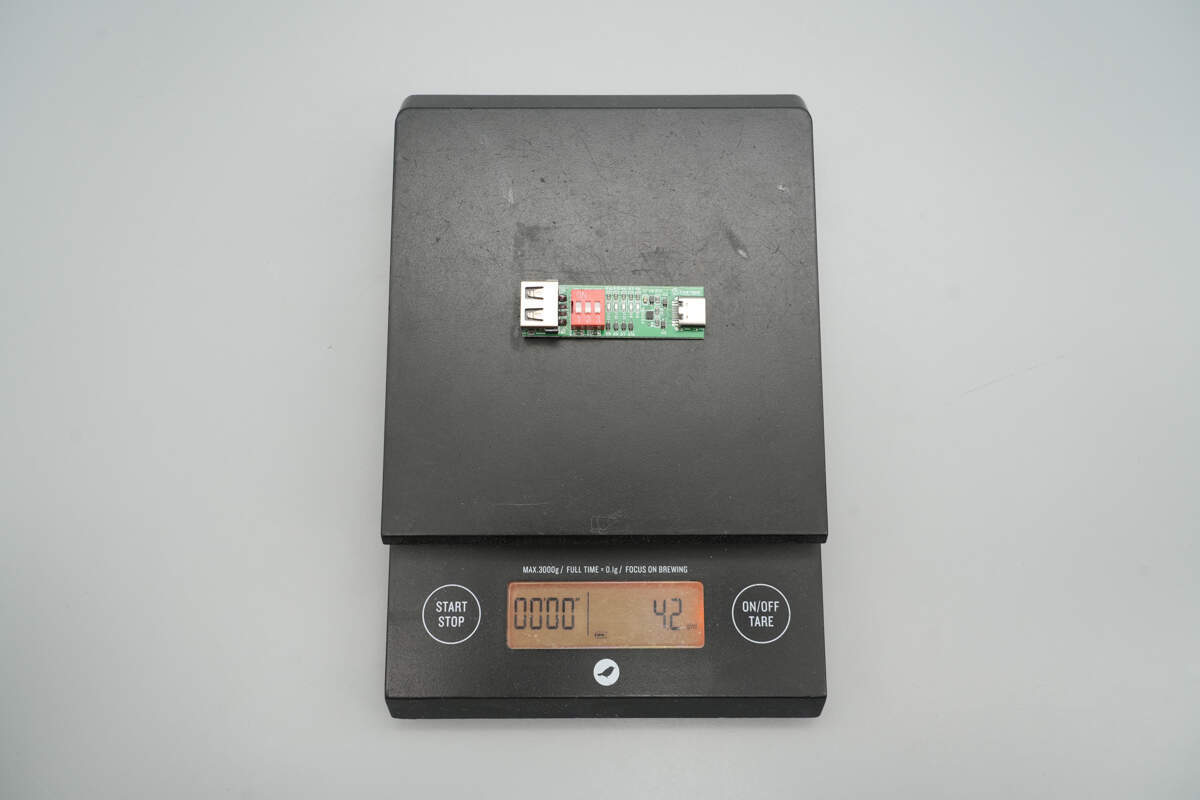

重量约为4.2g，非常轻。

诱骗5V电压。

诱骗9V电压。

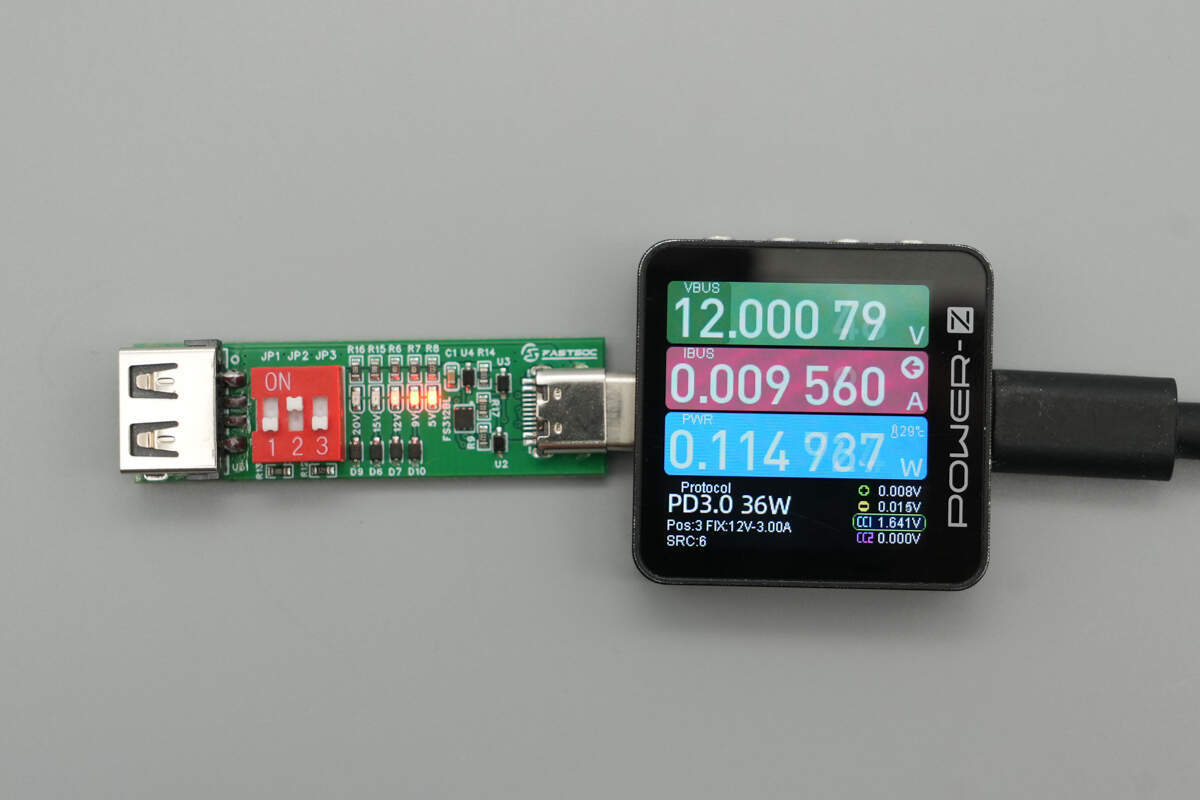

诱骗12V电压。

诱骗15V电压。

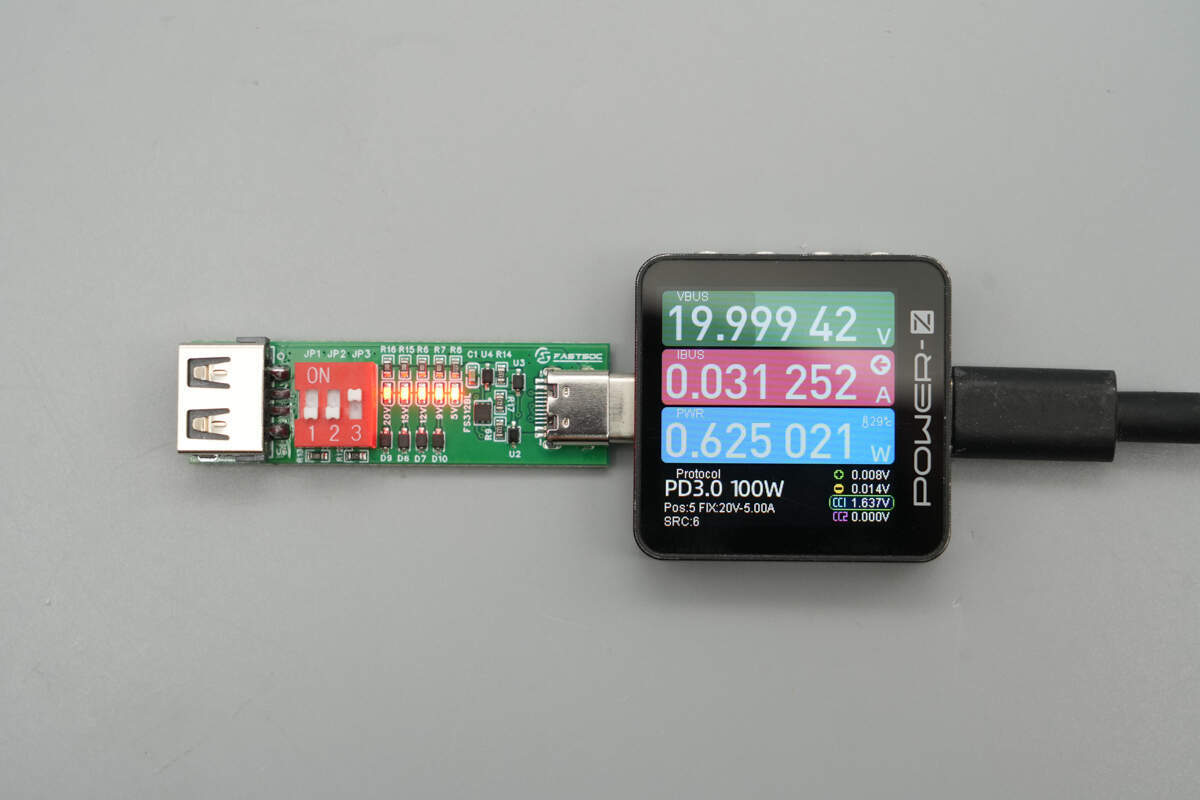

诱骗20V电压。

接入快充电源并连接POWER-Z KM003C测试仪后，依次切换拨码成功诱骗出 5V/9V/12V/15V/20V 五档电压，屏显读数与档位一致且稳定。

PowerPi开源电压诱骗器解析

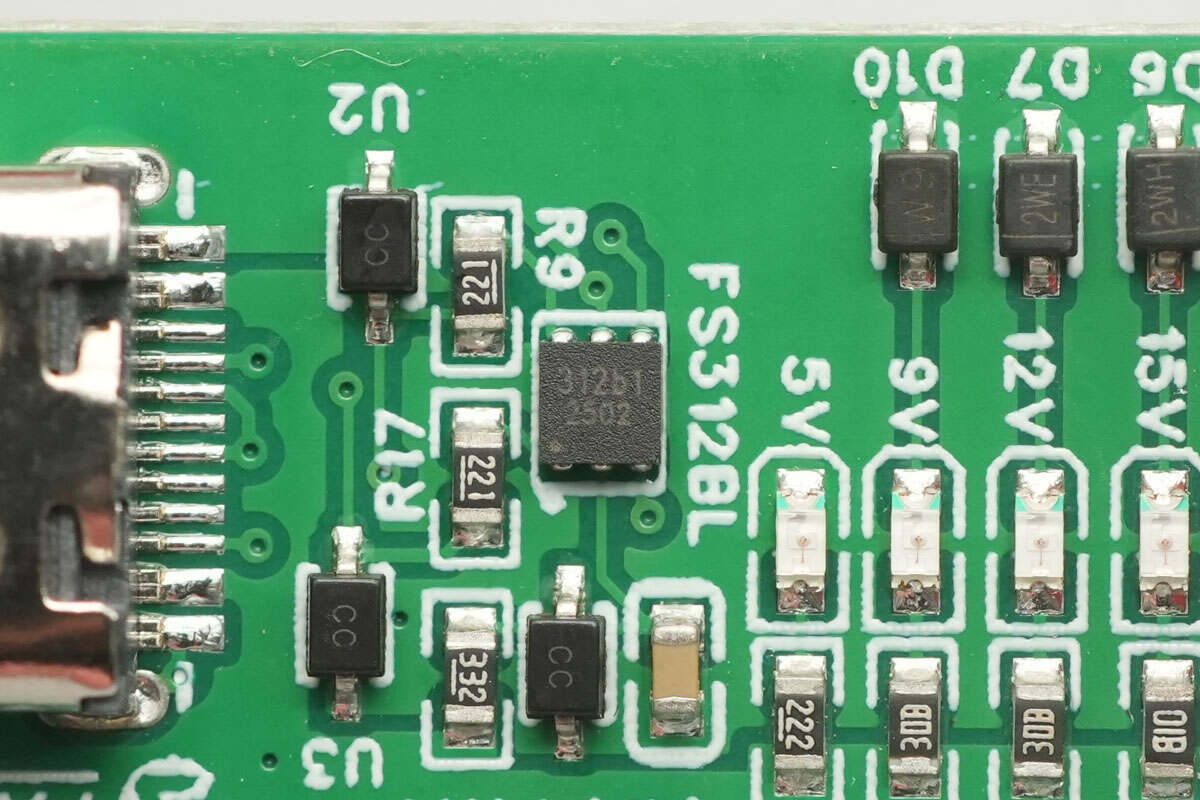

该方案的主控芯片为速芯微的FS312B ，这是一款面向 USB-C/A 负载侧的超小型 PD/QC 诱骗控制器，采用DFN2×2-6L封装。芯片可兼容 USB PD3.0/PD3.1（含 PPS 常用电压档）与 BC1.2、QC 等主流快充协议，可按照外围设定的目标电压与电源端完成自动握手与电压申请；

当目标档位在对端不被支持时，器件会按策略回退到最接近的可用电压，协议优先级以 PD 为先。

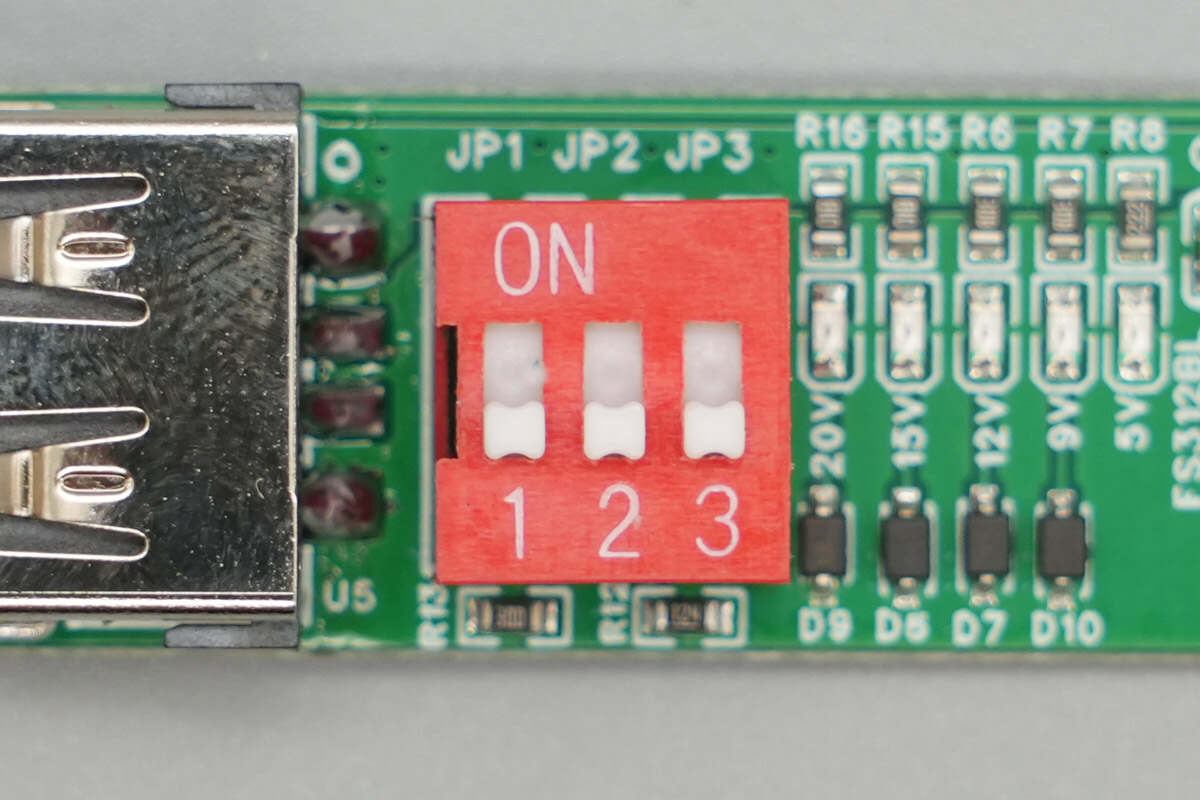

三位拨码开关特写，用于选择诱骗电压档位，与 FS312BL 协同完成 PD/QC 电压申请。

下面的电压档位指示与译码电路特写，将拨码/主控的选择信号经二极管网络分配、由限流电阻驱动对应LED点亮，从而直观显示当前诱骗到的 5/9/12/15/20V 电压档位。

背面大面积焊盘标注 VBUS 与 GND，可直接飞线到被测载具或负载。

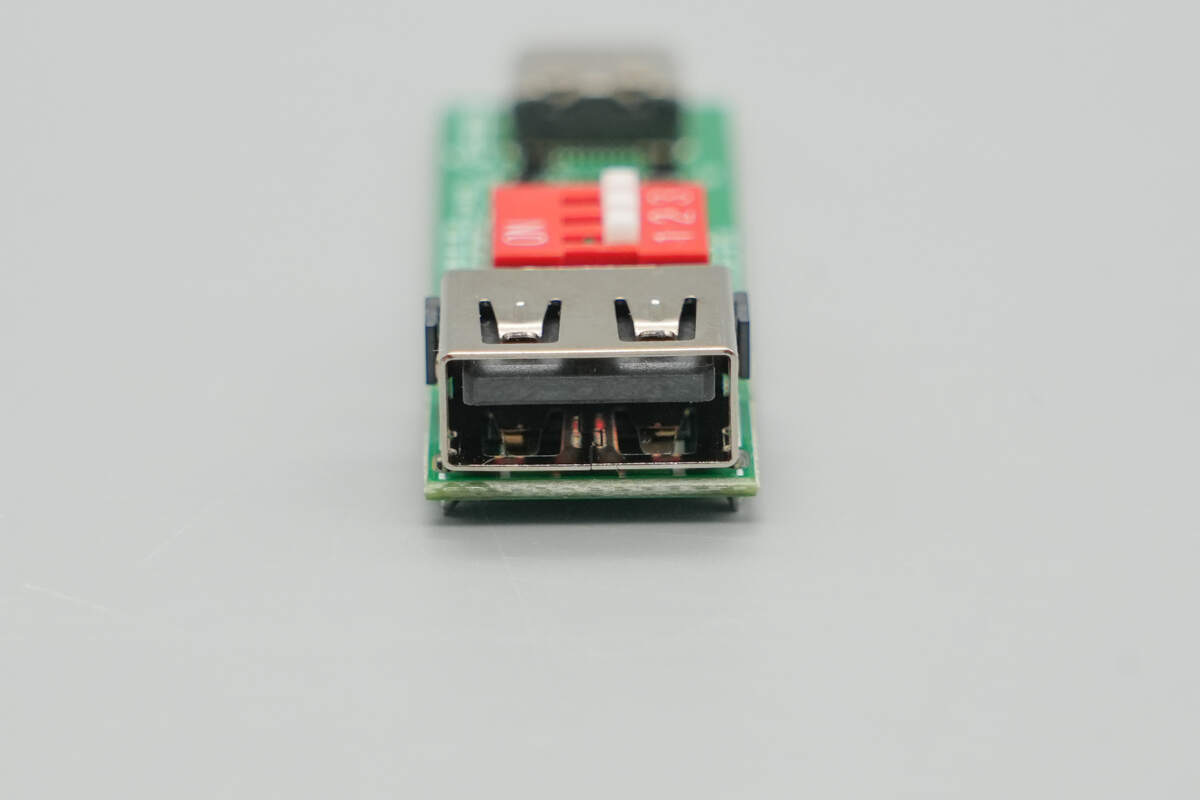

USB-A口母座特写。

USB-C口母座特写，采用黑色胶芯。

充电头网总结

PowerPi 开源电压诱骗器采用极简外围设计，兼容 PD 3.0/3.1、QC 3.0 等主流快充协议，可自动完成电压握手与申请，产品结构紧凑，尺寸为 50.14mm×14.9mm×8.66mm、重量约 4.2g，配备 USB-C 母座与 USB-A 母座，中部设三位拨码开关用于选择电压档位，辅以 LED 指示电路，左侧集成 ESD 防护与滤波限流器件，背面含 VBUS/GND 大面积焊盘。

该方案核心主控速芯微 FS312B 采用 DFN2×2-6L 封装，承担协议握手与电压申请；搭配三位拨码开关实现档位选择，通过二极管网络、限流电阻构成的译码驱动电路控制 LED 点亮，直观显示 5V/9V/12V/15V/20V 档位；同时集成 USB-C与 USB-A 双母座，辅以 ESD 防护、滤波限流器件及取样检测网络，背面 VBUS 与 GND 焊盘进一步拓展使用场景。
