晶台KL6N137高速光耦引脚解析与功能优势
创始人
2025-11-27 11:18:51
0次

在电子电路设计中，光耦合器（光耦）是实现电气隔离与信号传输的关键器件。KL6N137作为一款经典的高速光耦，凭借其10Mbps的传输速率和5000V的隔离电压，广泛应用于工业控制、通信设备及医疗仪器中。本文将详细解析其引脚功能与核心特性。

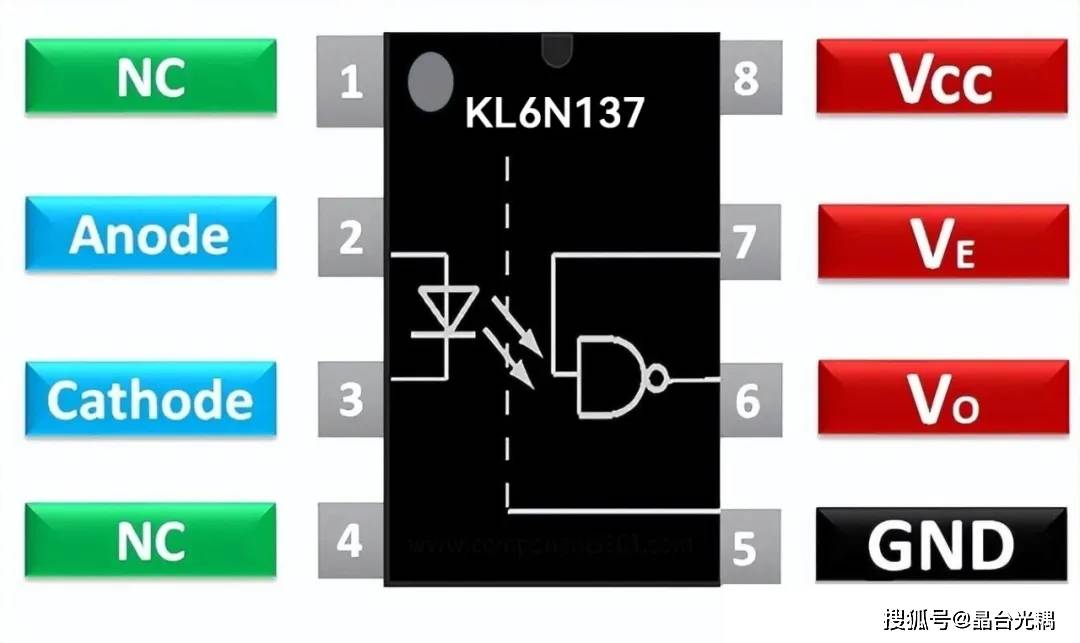

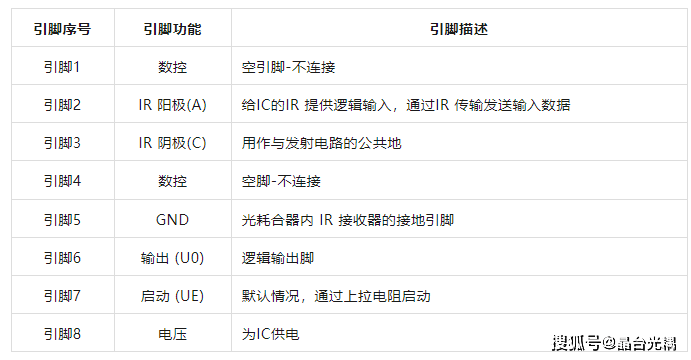

KL6N137引脚图及功能描述

核心功能与优势

  1. 高速传输性能：
  2. KL6N137支持最高10Mbps的数据速率，信号延迟低至75ns，满足高速数字通信需求，如串行总线隔离与A/D转换。
  3. 电气隔离能力：
  4. 内置5000Vrms隔离屏障，有效阻断地环路干扰与高压噪声，适用于工业现场总线隔离（如Profibus、DeviceNet）及医疗设备安全隔离。
  5. 抗干扰设计：
  6. 集成噪声屏蔽层，共模瞬态抗扰度达10kV/μs，确保在复杂电磁环境中稳定工作。
  7. 电源端（7脚）需并联0.1μF陶瓷电容滤波，抑制电源纹波。
  8. 灵活配置：
  9. 通过调整输入限流电阻与输出上拉电阻，可适配不同电压与负载需求。
  10. 使能端（8脚）支持动态控制输出状态，优化系统功耗。

晶台KL6N137以高速、高隔离度与低成本优势，成为电子工程师隔离设计的首选器件。通过合理配置引脚与外围电路，可充分发挥其在信号隔离与噪声抑制中的关键作用。
