一、概述

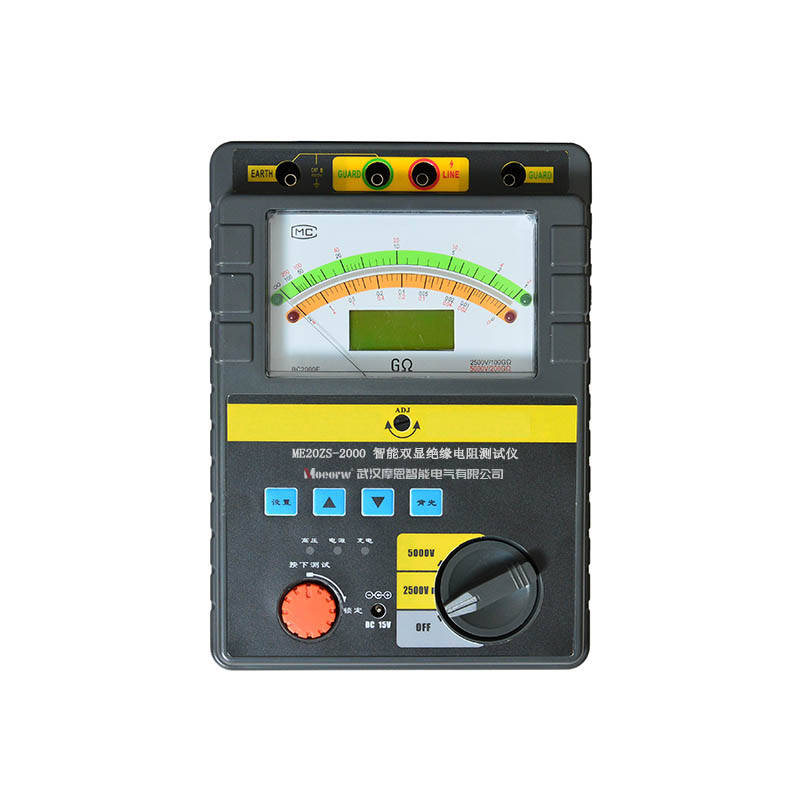

ME20ZS-2000型智能双显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，超薄形张丝表头与图形点阵液晶显示器完美结合，该系列表具有多种电压输出等级（2500V、5000V）、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

二、产品特性

1、有多种电压输出选择ME20ZS-2000(2500V/5000V)测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示。

2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。

3、机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识，并有LED显示相应色彩。

4、交直流两用，配置可充电池和交流适配器。

5、仪表采用便携式设计，便于野外操作。

输出电压 2500V DC 5000V DC

温 度 23℃±5℃

绝缘电阻 0～99GΩ ±5％ 0～99GΩ±5％

≥100 GΩ ±10％

输出电压 20MΩ～100GΩ -5%～+10％

40MΩ～200GΩ -5%～+10％

高压短路电流 ≥3mA

工作电源 8节AA型充电电池，外置充电适配器

工作温度及湿度 -10℃～40℃，最大相对湿度85％

保存温度及湿度 -20℃～60℃，最大相对湿度90％

绝缘性能 电路与外壳之间的绝缘电阻≥50MΩ

三、使用方法

注意：当第一次使用仪表时，需充电6小时。否则仪表不能正常工作。充电方法详见“电池充电”的相关内容。

1、试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2、效验仪表指针是否在无穷大上，否则需调整机械调零螺丝(7)。

注意：在调整机械调零螺丝时，左右调整量为半圈。过度调整容易引起表头损坏。

3、用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。
