产品概述

剩余电流保护装置动作特性测试仪遵循国家标准《剩余电流动作保护器》（GB6829—95）中的第8.3条及GB16917.1—1997中的第9.9条，是专门用于验证AC型交流脱扣器动作特性的测试仪器。鉴于当前国内生产厂生产的保护器绝大多数为AC型脱扣器，本测试仪能够全面验证SG6829—第8.3条和GB16917.1—1997中第9.9条所规定的AC型保护器的各项动作特性，且测量精度达到规定要求。该测试仪适用于生产厂家、电器检测站及用户单位进行校验、检验和验收工作。

本测试仪不仅适用于电子式2P断路器，还能测试电磁式1P＋N、2P、3P、3P+N、4P断路器。它提供的模拟剩余电流适用于额定剩余动作电流在500mA以下的各种类型剩余保护器。试验电压值可通过波段开关轻松选择，包括50V、220V、85V、380V、500V，且每档电压均可连续调节。

在测量方面，剩余电流保护装置动作特性测试仪采用数字化测量技术，剩余动作电流和动作时间均通过3位半发光晶体数码管清晰显示。即使在剩余保护器动作后，测量值仍能保持显示，极大地方便了读数和记录。

工作条件

温度范围：0—40摄氏度

相对湿度：20—85%

使用方法

验证保护器的动作特性

接通电源：

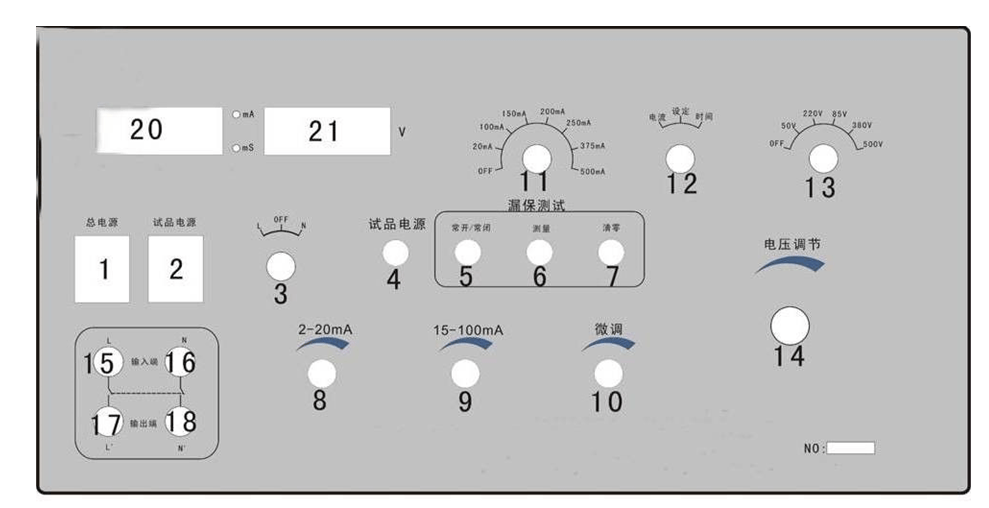

接通测试仪总电源开关{1}，仪器灯随即亮起。

测量保护器电流动作值：

将测量功能选择开关置于“电流”位置。

将电流调节旋钮{8}、{9}、{10}均转到最左位置。

选择相应的电流量程，通过拨动{11}进行选择。

将电压选择开关{13}拨至测试品所需的电压位置。

调节电压调节旋钮{14}，使输出电压达到试品所需的电压值。

正确连接试品：{15}接至试品电源输入端的L相，{16}接至N相，{17}接至试品L相输出端，{18}接至试品N相输出端。

根据需要选择电流极性开关的位置（L或N），若选择OFF则无电流输出。

合上试品，打开输出电源开关{2}，缓缓调节电流旋钮，直至试品断开。此时显示屏上的显示值即为该试品的电流动作值，测试结束。

测量保护器动作时间：

将{12}置于“设定”位置，调节电流调节旋钮，使读数达到预定值。

将{12}改置到“时间”位置。

按下清零钮{7}，确保读数显示为“000”。

合上试品，然后按下测量钮{6}。在正常情况下，试品会分断，显示屏上的读数即为测得的分断时间，测试结束。

注意事项：

在进行测量保护器动作时间的测试时，请确保常开/常闭按钮处于常开位置。
