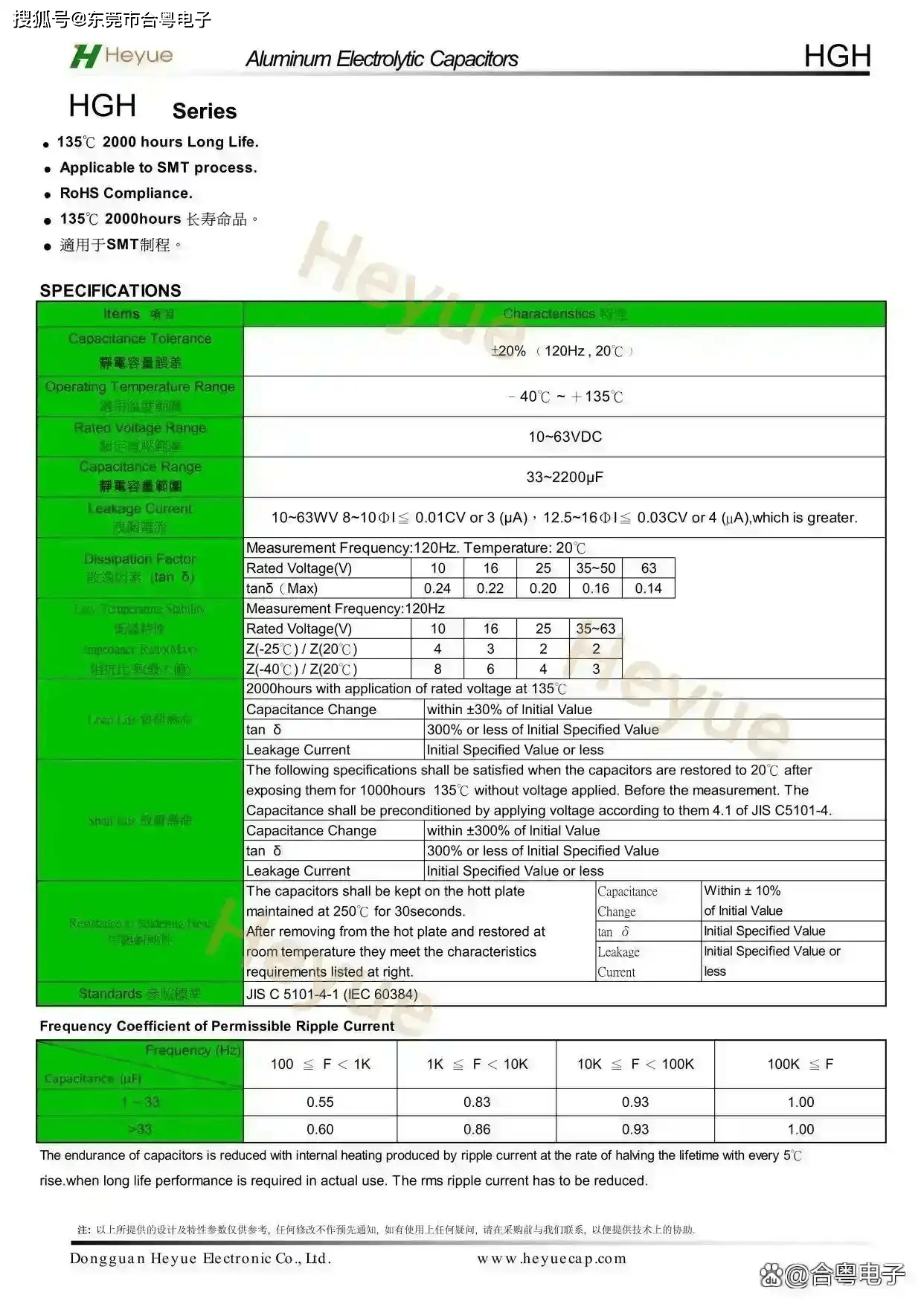

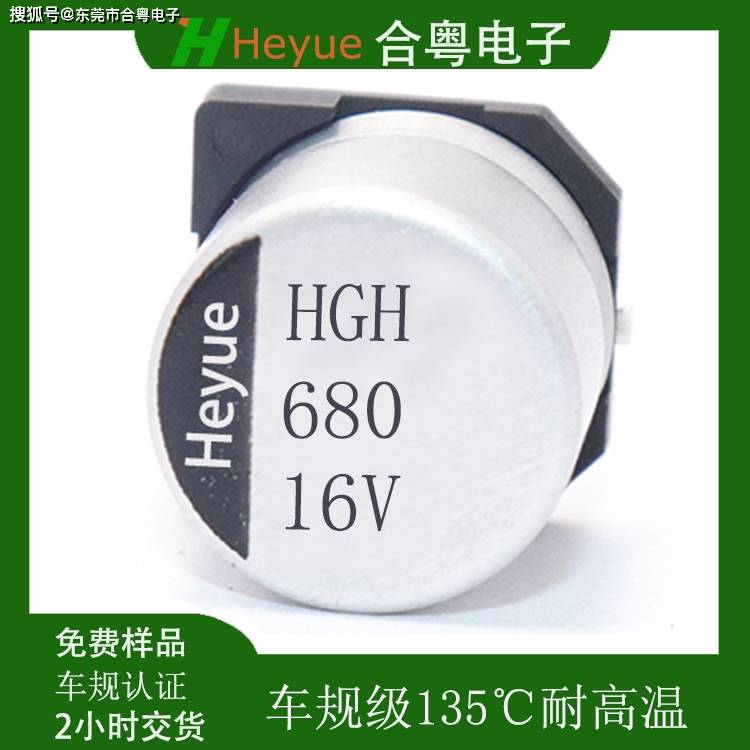

品牌：合粤（Heyue)

料号：HGH1C681M1213VG-A

产品状态: 量产

系列名：HGH

极性: 有极性

工作温度范围： -40～135 ℃

额定电压：16 Vdc

静电容量： 680 µF

静电容量容许差： -20～20%(M) / 20℃, 120Hz

尺寸⌀ D：12.5mm

尺寸L：13.5mm

耐久性 规定温度/规定时间/负荷：135℃ / 3000hrs / DC

高温无负荷特性 规定时间/规定温度：135℃ / 3000hrs

端子电镀材质：Sn

RoHS 指令：适用

AEC-Q200：适用

合粤该型号电容凭借135℃耐高温、车规级可靠性、低 ESR、长寿命的特性，适配便携式医疗设备电源（如监护仪、便携超声、输液泵电源）与小型医疗仪器内置电源模块，满足医疗场景对安全稳定、电磁兼容、宽温适应的严苛要求。

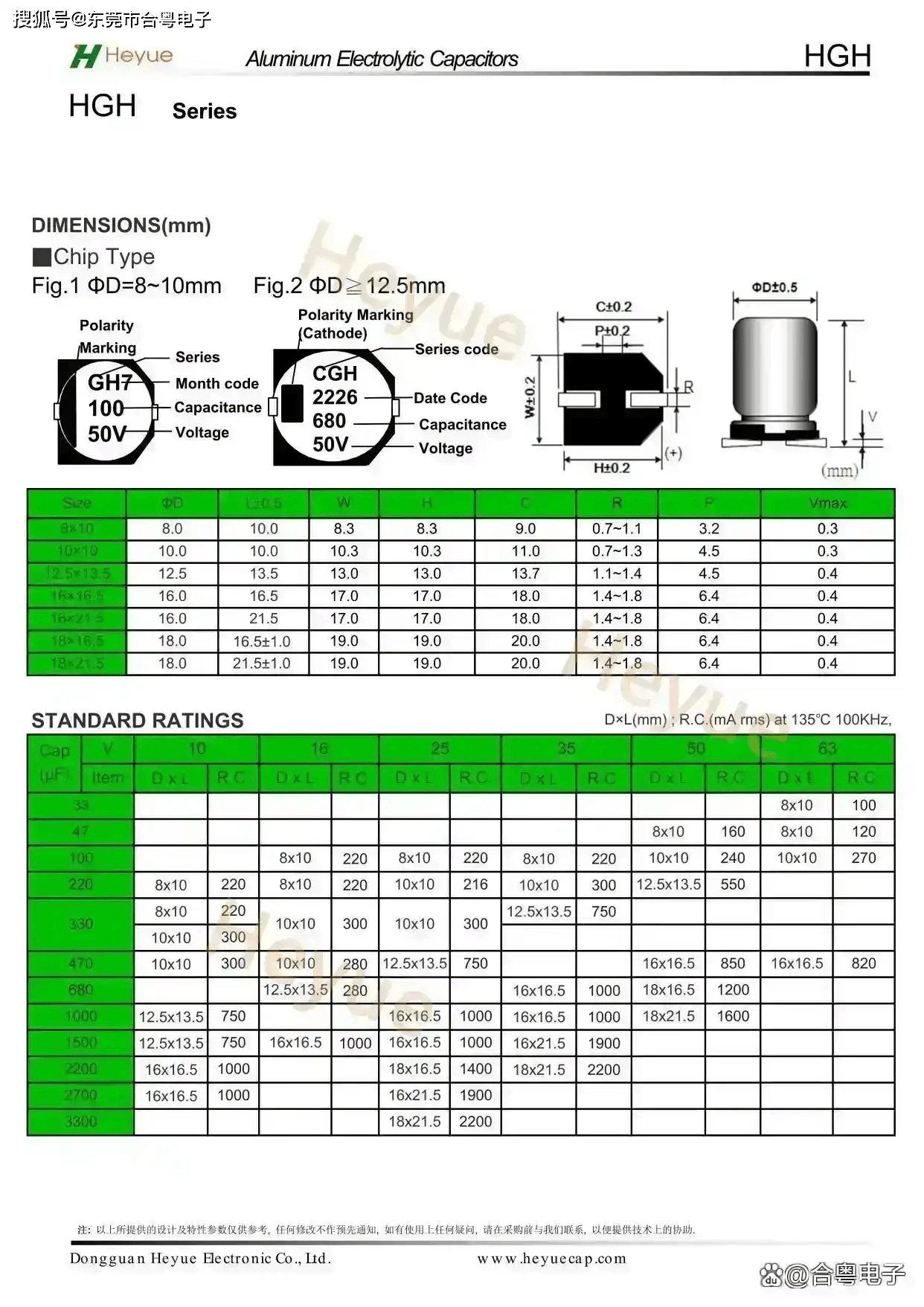

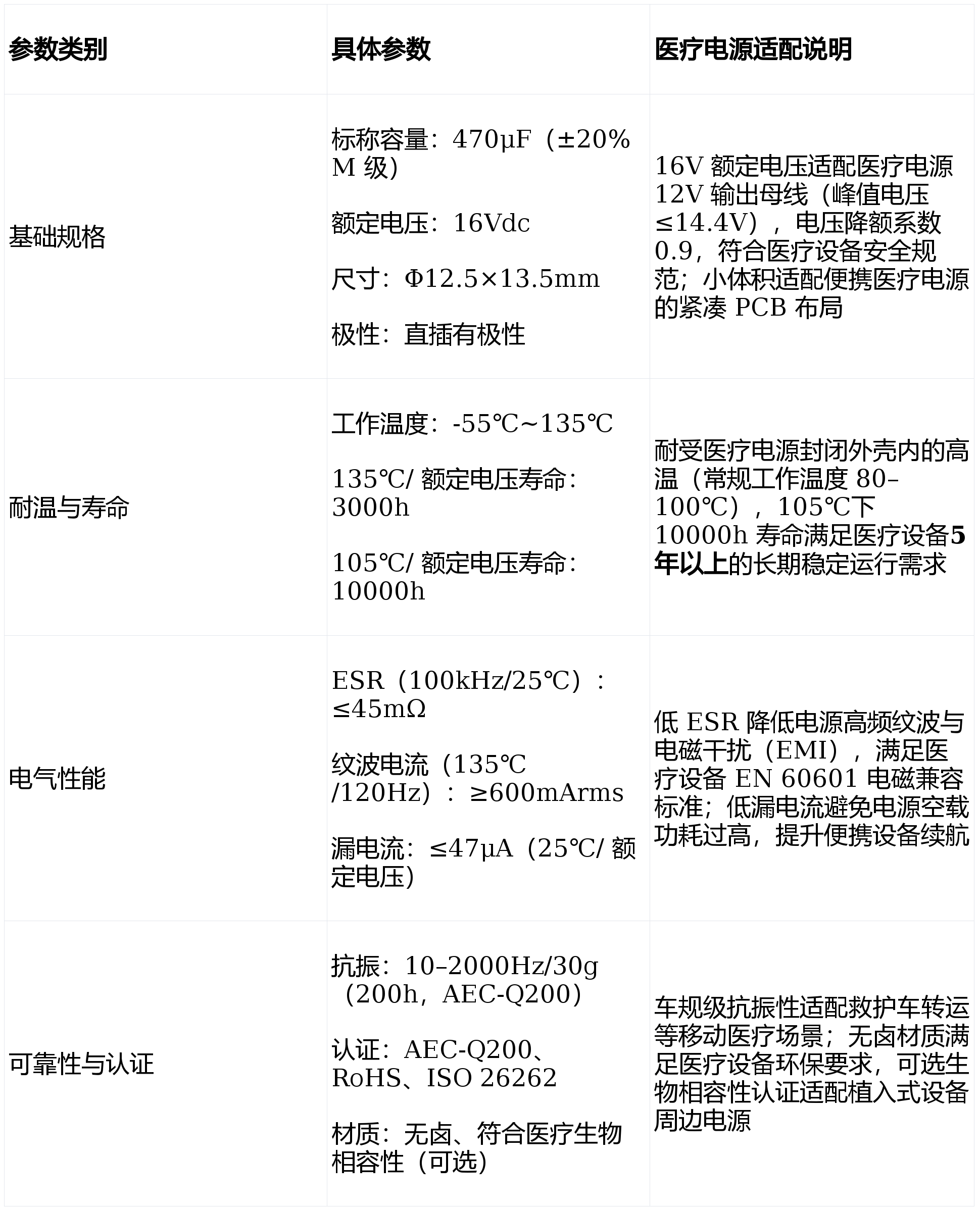

一、 核心参数与医疗电源适配性匹配

二、 医疗电源典型应用场景与价值

1. 便携式医疗设备电源（监护仪 / 便携超声）

• 作用：作为电源输出端滤波电容，吸收 DC-DC 模块的高频纹波，稳定输出电压，避免纹波干扰医疗传感器的信号采集。
• 核心价值：低 ESR 特性将输出纹波电压控制在 **≤50mVp-p**，满足监护仪心电信号采集的高精度要求；宽温特性适配救护车户外转运时的高低温环境（-20℃~60℃）。

2. 小型医疗仪器内置电源（输液泵 / 血糖仪）

• 作用：承担电源输入侧的储能与缓冲，应对电网电压波动或电池供电切换时的电压跌落。
• 核心价值：470μF 大容量可提供短时供电缓冲，避免输液泵因电压波动导致输注速度异常；低漏电流特性降低血糖仪等电池供电设备的待机功耗，延长电池使用时间。

3. 医疗设备备用电源（应急照明 / 呼叫系统）

• 作用：配合铅酸 / 锂电池组，作为备用电源的储能电容，提升电源切换时的响应速度。
• 核心价值：135℃耐高温特性耐受备用电源长期浮充的发热，3000h 高温寿命避免电容提前失效导致备用电源瘫痪。

三、 医疗电源选型校核与使用要求

1. 纹波电流校核（以 12V/100W 医疗电源为例）

100W 医疗电源（12V 输出）的母线纹波电流有效值约为 800mArms，单只电容纹波耐受 600mArms@135℃，需2 只并联使用：

• 并联后总纹波耐受：1200mArms，预留 50% 裕量
• 并联后总 ESR：≤22.5mΩ，进一步降低电源纹波

2. 医疗电源专用使用规范

• 电压降额：必须满足降额系数≤0.9，即实际工作电压≤14.4V，禁止满额使用 16V 额定电压。
• 绝缘防护：电容引脚需套热缩管绝缘，避免与医疗设备金属外壳接触，防止漏电风险。
• 焊接工艺：波峰焊温度≤260℃，焊接时间≤5s，禁止回流焊；焊接后需进行 100% 绝缘电阻测试（≥1000MΩ）。

四、 PCB 布局优化建议（医疗电源专用）

1. 安装位置：电容需紧贴 DC-DC 模块的输出引脚，电源走线长度≤15mm，采用宽铜皮（≥1mm）走线，降低寄生电感与温升。
2. 并联布局：2 只电容对称排列，正负极走线等长，确保均流；焊盘直径 Φ13mm，焊锡量充足，增强机械稳定性。
3. 隔离设计：电容与医疗设备的信号采集电路间距≥10mm，或设置接地铜皮隔离，避免电容高频噪声干扰敏感信号。
4. 散热优化：电容下方 PCB 铺2mm² 以上的接地铜皮，通过过孔连接内层地平面；避免与电源 MOS 管、变压器等热源直接接触，间距≥8mm。
