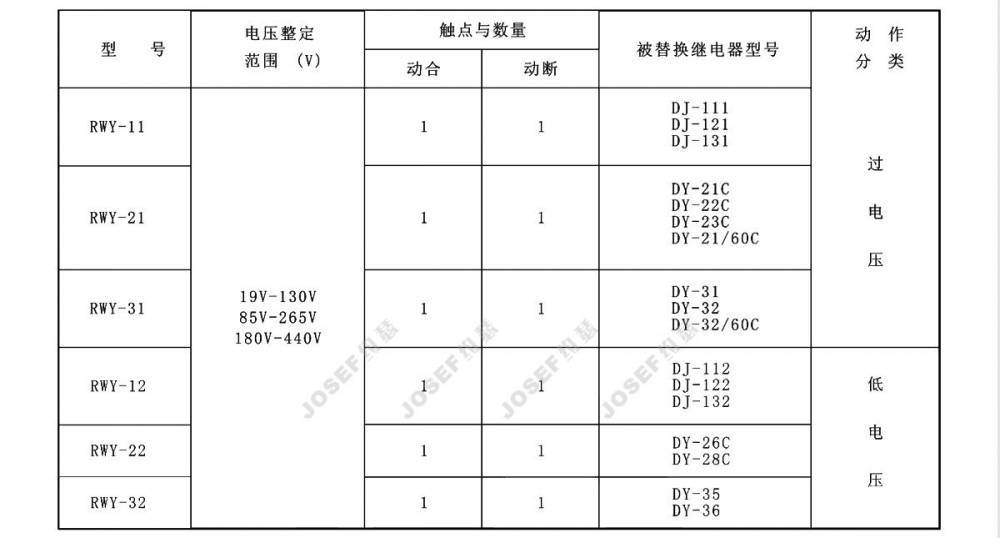

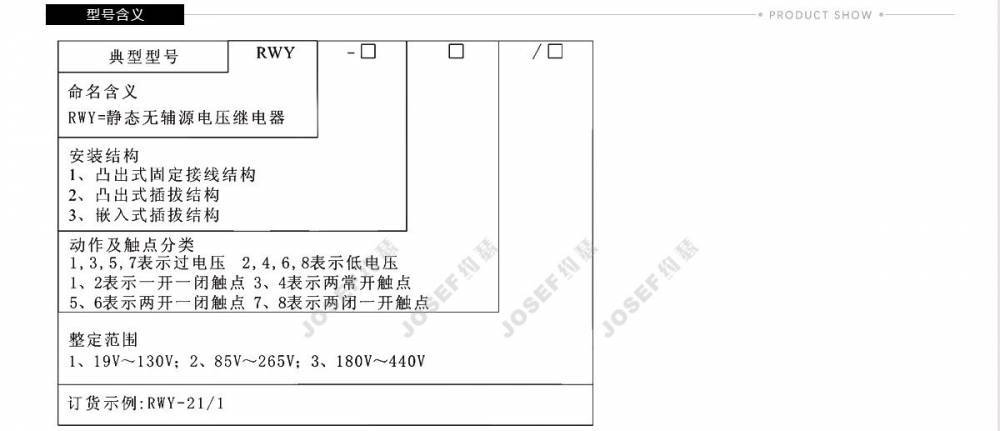

RWY系列无辅源电压继电器系列型号

RWY-11型无辅源电压继电器；

RWY-12型无辅源电压继电器；

RWY-13型无辅源电压继电器；

RWY-14型无辅源电压继电器；

RWY-21型无辅源电压继电器；

RWY-22型无辅源电压继电器；

RWY-23型无辅源电压继电器；

RWY-24型无辅源电压继电器；

RWY-31型无辅源电压继电器；

RWY-32型无辅源电压继电器；

RWY-33型无辅源电压继电器；

RWY-34型无辅源电压继电器；

RWY-35型无辅源电压继电器；

RWY-36型无辅源电压继电器；

RWY-37型无辅源电压继电器；

RWY-38型无辅源电压继电器；

一、产品特性

无辅源设计：无需直流辅助电源，可直接替代传统电磁型电压继电器，简化系统设计，降低成本。

整定方便：采用三位拨盘开关整定电压值，直观方便，无须校验。

精度高：级差小为1V，误差小，能够满足高精度的电压检测需求。

可靠性高：无抖动，无拒动，动作快，返回系数高。

功耗低：功耗不大于3.5W，有助于降低系统能耗。

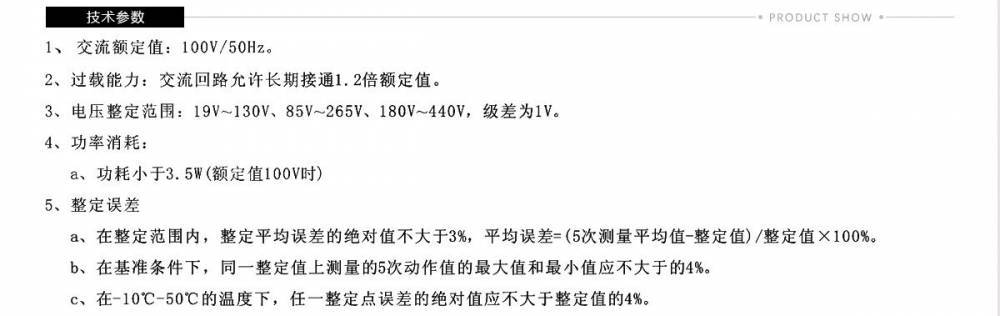

二、技术参数

电压整定范围：19V~440V，覆盖了广泛的电压检测需求。

触点容量：当电压不大于250V，电流不大于2A时，触点的断开功率在具有电感负荷的直流（时间常数为5±0.75ms）中为50W，在交流电路中为250VA。

返回系数：过电压返回系数为0.85~0.95，低电压返回系数为1.02~1.12，确保继电器在电压恢复正常后能可靠返回。

动作时间：过电压继电器在1.2倍整定值时，动作时间不大于25ms；在2倍整定值时，动作时间不大于20ms。低电压继电器当工作电压为0.5倍整定电压时，动作时间不大于20ms。

返回时间：不大于27ms，确保继电器在动作后能迅速返回。

整定误差：在1V~440V范围内，整定平均误差的值不大于3%，保证继电器的动作准确性。

三、应用场景

RWY-38电压继电器主要用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。在这些应用场景中，它能够有效地检测电压变化，并在电压超出设定范围时迅速动作，保护电力设备和系统的安全稳定运行。
