平板 ESD 管装在FPC（柔性印刷电路板） 上不一定比装在PCB（刚性印刷电路板） 更稳定，稳定性的差异主要取决于应用场景、封装工艺、布线设计以及应力耐受能力。

一、机械应力耐受能力

FPC 的弯折特性

柔性印制电路（FPC）采用聚酰亚胺（PI）基材，弹性模量 3.5 GPa，可承受半径 1 mm 的动态弯折，弯折角度达 180°。平板转轴区域需 10-20 万次开合寿命，FPC 的柔韧性使其在铰链处替代刚性 PCB，避免铜箔断裂。ESD 管贴装于 FPC 时，随 FPC 同步形变，焊点承受剪切应力而非拉拔应力。

PCB 的刚性局限

刚性 PCB 采用 FR-4 基材，弹性模量 18 GPa，弯折半径需 >50 mm，否则铜层与基材分层。若 ESD 管贴装于 PCB 转轴边缘，反复弯折导致焊点疲劳，1000 次循环后剪切强度下降 40%，出现微裂纹与接触电阻上升。

器件封装的匹配差异

标准 SOD-323 封装焊点具有一定高度。阿赛姆提供如 ESD5A002TA 等采用 SOD-323 封装的超低电容 ESD 保护器件，其封装已针对可靠性和小型化进行优化。对于需要极致薄型的FPC应用，可选用更紧凑的封装形式，但需根据具体焊接工艺和PCB设计指南（如 ESD5G100SA 或 ESD5N150TA规格书中提供的焊盘布局建议）进行适配，确保在FPC上可靠贴装。

二、散热与功率承载能力

FPC 的热传导劣势

PI基材导热系数0.2W/(m·K)，仅为FR-4的1/5，且无玻纤增强，热量难以横向扩散。ESD 管在 FPC 上承受浪涌时，结温较 PCB 方案更高，热击穿风险增加。

铜厚与载流瓶颈

FPC 动态弯折区域铜厚通常 12-18 μm（0.5-1 oz），而 PCB 电源层可达 35-70 μm。浪涌电流密度 J=I/A，FPC 走线截面积小，电流密度超标导致铜箔瞬间熔断，ESD 管未动作即开路失效。

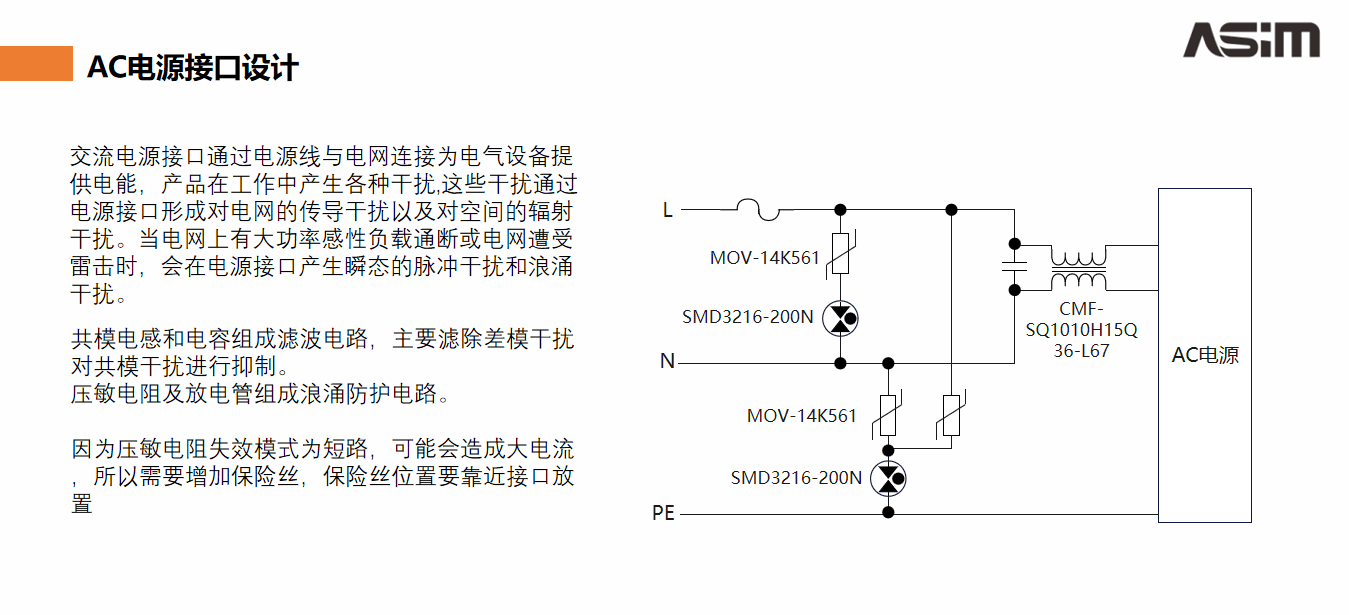

功率密度的设计补偿

FPC 方案需降低 ESD 管功率密度：选用 I_PP 降额 30% 的器件，或考虑多路并联分流。阿赛姆提供多通道保护方案，例如 ESD5M030TR 等多通道TVS/ESD阵列，可以实现多路信号的集成保护与潜在的电流分担。对于单一线路的大功率需求，可选用 SODA5F501TR（SOD-123FL封装，100A浪涌）或 ESD28J601UP（DFN2020-3L封装，185A浪涌）等具有高浪涌能力的器件，并根据FPC的热设计进行合理降额与布局。

三、布线与寄生参数影响

阻抗控制精度

FPC 介电常数 ε_r=3.4（PI），低于 FR-4 的 4.5，高速信号更易实现阻抗匹配。但 FPC 厚度公差较大，可能导致阻抗波动。阿赛姆 超低电容ESD系列（如 ESD5A002TA，结电容典型值0.18pF@1MHz）有助于最小化因保护器件引入的阻抗失配和信号反射。

接地回路的完整性

FPC 接地依赖局部铜皮或过孔跳转，接地电感较大；PCB 有完整地平面，接地电感小。ESD 放电时，FPC 接地电感产生压降 L×di/dt，可能抬升有效钳位电压。

信号完整性的场景权衡

低速信号（I2C/UART）对阻抗不敏感，FPC 方案优势显著；高速信号（MIPI/eDP）需严格阻抗控制。阿赛姆提供用于信号滤波的磁珠与电感产品，例如 CBA3216 系列四路铁氧体磁珠阵列，可与ESD保护方案配合使用，补偿高频噪声，但需在信号完整性仿真中仔细评估其影响。

四、工艺与可靠性控制

SMT 贴装差异

FPC 需使用专用治具固定，回流焊温度曲线通常需调整以适应其基材特性。阿赛姆器件普遍支持标准无铅回流焊工艺（如文档中 ESD28J601UP 等型号推荐），但在应用于FPC时，工程师需遵循器件手册的焊接建议，并结合FPC的工艺要求制定适当的SMT参数。

三防涂覆的兼容性

FPC 弯折区域通常禁止涂覆硬质三防漆。ESD 管若位于弯折区，需评估封装体与涂覆材料的兼容性。阿赛姆器件（如SOD-323、DFN等封装）采用标准环氧塑封材料，其与常见涂覆材料的附着力需在实际应用中进行验证。

长期可靠性数据

阿赛姆产品通过多项可靠性测试（部分型号如 ESD7A200TBC 符合 AEC-Q101 标准）。对于FPC应用特有的弯折应力，建议在设计中参考阿赛姆产品规格书中提供的 推荐焊盘布局（如 ESD5G100SA、ESD5N150TA 文档中的Mounting Pad Layout），并进行充分的力学与可靠性测试。

失效分析的可达性

FPC 上器件失效后，拆解分析可能更困难。建议在开发阶段使用测试 coupon 进行应力测试。

五、选型决策框架

优先 FPC 的场景

转轴区域信号线（折叠屏平板）

摄像头模组 flex 连接（升降/旋转结构）

超薄设计（整机厚度 <6 mm，PCB 空间不足）

需 10 万次以上动态弯折

选型建议：优先考虑 小尺寸、低应力封装 的ESD保护器件，如 ESD5A002TA（SOD-323，超低电容）等，并严格遵循焊盘设计规范。

优先 PCB 的场景

电源端口（VBUS/电池），浪涌电流 >50 A

高速差分对（USB3.2/雷电），速率 >10 Gbps

发热器件周边（CPU/PMIC），环境温度 >60℃

静态结构，无弯折需求

选型建议：对于电源端口，可选用 SODA5F501TR（高浪涌）或 ESD28J601UP（极高浪涌）；对于高速信号，选用 ESD5A002TA 或 ESD5A004SA（双向，超低电容）等系列。

混合方案

主板端（PCB）放置大功率 TVS（如 SODA5F501TR），连接器端（FPC）放置超低电容 ESD 阵列（如多通道的 ESD5M030TR 或单路的 ESD5A002TA），通过仔细的布局与走线设计分担应力。

结语

"FPC更稳定"或"PCB 更稳定"取决于应力类型与器件封装的匹配。动态弯折选 FPC 配超薄小封装器件，热功率密度选 PCB 配标准或高功率封装，高速信号优先选用超低电容ESD器件并注重阻抗控制。

阿赛姆提供覆盖SOD-323、SOT-553、DFN等多种封装的完整ESD/TVS保护产品矩阵（例如 ESD5A002TA、ESD5M030TR、SODA5F501TR、ESD28J601UP、ESD0524PA 等），并可提供PCB布局建议和关键电气参数数据。在评审设计时，应根据弯折区域、电源端口、信号速率等关键要素，选择合适的防护器件和布局方案。
