HC32F420JATB-LQ48 是一款基于 84MHz Cortex-M4 内核的32位高性能微控制器，具备强大的处理能力和丰富的外设资源，适用于工业控制、物联网终端及智能设备等对实时性与集成度要求较高的应用场景。可替代STM32F103C8T6

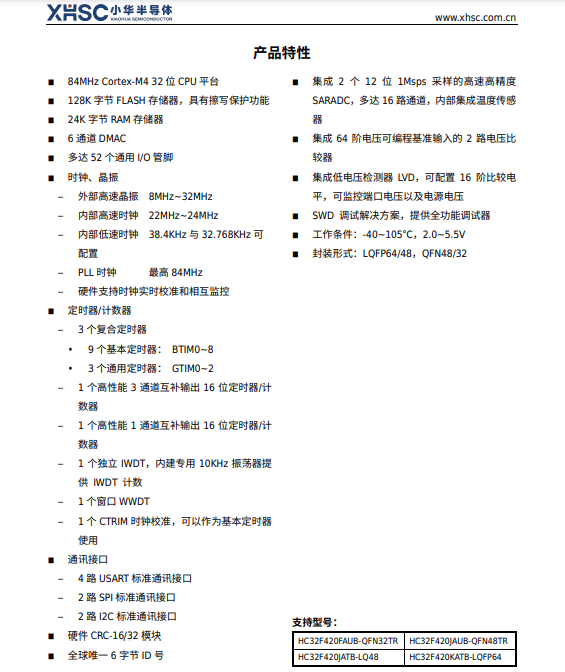

核心参数

处理器内核：ARM® Cortex®-M4，主频 84MHz

存储资源：

128KB Flash：支持擦写保护，保障代码安全

24KB RAM：满足中等复杂度任务的数据处理需求

工作电压：2.0V ~ 5.5V，适配多种电源环境

工作温度：-40℃ ~ 105℃，符合工业级标准

封装形式：LQFP-48（7×7mm），引脚数52，适合紧凑型PCB设计

外设与功能特性

高速高精度ADC：

集成 2个12位1Msps SAR ADC，支持多达 16路输入通道

内部集成温度传感器，可用于系统自检与环境监测

通信接口：

4路 USART：支持标准异步通信，部分支持低功耗模式

2路 SPI、2路 I²C：满足多设备组网与传感器扩展

定时器系统：

3个复合定时器（含9个基本定时器BTIM0~8）

3个通用定时器（GTIM0~2）

1个高性能3通道互补输出16位定时器

1个高性能1通道互补输出16位定时器

支持高级PWM控制，适用于电机驱动与电源管理

安全与性：

全球 6字节ID号，可用于设备身份认证

支持 4级Flash读保护，防止代码泄露

集成 硬件CRC-16/32模块，提升数据校验效率

调试支持：采用 SWD接口，兼容Keil、IAR等主流开发工具，支持全功能在线调试

高可靠性设计

时钟系统：

外部高速晶振：8MHz ~ 32MHz

内部高速时钟：22MHz ~ 24MHz

内部低速时钟：38.4kHz / 32.768kHz 可配置

PLL倍频至 84MHz，支持实时校准与相互监控

看门狗机制：

独立IWDT（带专用10kHz振荡器）

窗口WWDT，增强系统容错能力

低电压检测（LVD）：可配置16级比较电平，实时监控电源与端口电压

典型应用场景

智能家居主控（如智能网关、空调控制器）

工业自动化设备（PLC、HMI、变频器）

医疗设备（便携式监护仪、呼吸机）

电机控制与电源管理系统

物联网终端（支持复杂协议栈处理）

国产化MCU替代方案（替代STM32F4系列）
