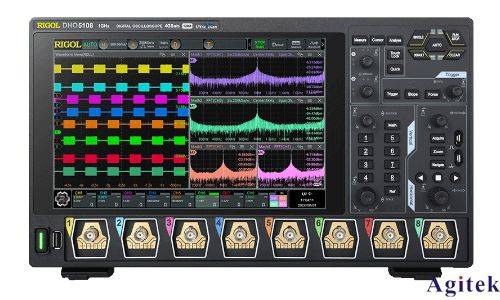

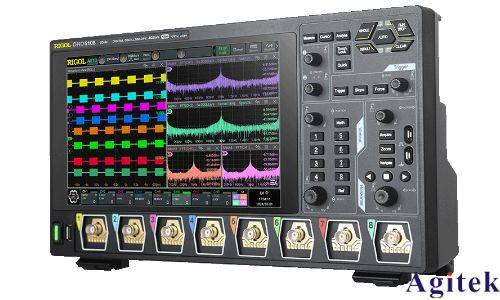

随着新能源汽车行业的快速发展，电池管理系统（BMS）作为核心组件，负责电池状态监测、能量分配与安全控制，其性能直接关系到车辆的续航、安全性与可靠性。在BMS的研发、测试与故障诊断中，精准的信号分析与数据采集是关键环节。普源示波器MHO5106凭借其强大的信号处理能力、多通道采集功能及丰富的分析工具，为新能源BMS测试提供了完整的解决方案。本文将深入探讨MHO5106在BMS测试中的应用场景、技术优势及具体操作步骤，助力工程师高效完成测试任务。

一、新能源BMS测试的核心需求与挑战

BMS系统需要实时监测电池电压、电流、温度等多维度参数，并通过复杂的通信协议（如CAN、LIN）与整车控制系统交互。测试过程中，工程师面临以下核心需求与挑战：

1. 高精度信号采集：BMS输出电压、电流信号动态范围大，需高分辨率示波器捕捉微弱信号变化。

2. 通信协议分析：诊断CAN/LIN总线通信故障，分析数据包完整性及时序问题。

3. 频率响应测试：评估BMS滤波电路、功率模块的频域特性，确保信号稳定性。

4. 故障快速定位：面对复杂的系统级问题，需通过可视化手段快速定位异常信号源。

二、普源MHO5106示波器的技术优势

MHO5106示波器专为复杂电子系统测试设计，其核心特性使其成为BMS测试的理想工具：

1. 高带宽与采样率：支持高达XX GHz的实时带宽和XX GSa/s的采样率，精准捕获高频信号细节，避免频谱混叠。

2. 多通道同步测量：支持多达XX个独立通道，同步监测电池组各单体电压、电流及通信信号。

3. 集成逻辑分析仪功能：可同时采集数字信号与模拟信号，分析通信协议时序与逻辑状态。

4. 智能触发与分析工具：提供边沿触发、脉冲宽度触发、模板触发等模式，一键生成眼图、抖动分析、频谱图，简化测试流程。

5. 扫频功能：支持线性/对数扫频，快速评估BMS滤波器的频率响应特性。

三、MHO5106在BMS测试中的具体应用

1. 电压与电流信号高精度测量

BMS需要精确监控电池单体电压及充放电电流。MHO5106通过以下步骤实现：

连接与设置：使用高阻抗探头连接待测点，设置垂直灵敏度（如1 mV/div）与时间基准（如10 ms/div），确保信号不失真。

触发与测量：配置触发源为电压边沿，自动测量峰值、平均值、纹波等参数。

误差控制：通过校准探头、选择合适量程降低测量误差，利用示波器的统计功能分析信号稳定性。

2. CAN/LIN总线通信协议分析

针对BMS与整车ECU的通信故障，MHO5106的逻辑分析功能可提供深度诊断：

多通道同步采集：同时监测CAN_H/CAN_L差分信号及控制信号，捕获通信时序。

触发设置：使用模式触发（如特定ID帧触发），定位异常数据包。

解码与分析：内置CAN/LIN协议解码功能，实时显示数据帧ID、数据内容及错误类型（如CRC错误、位填充错误）。

眼图与抖动分析：评估通信信号的传输质量，量化抖动来源（如随机抖动、确定性抖动）。

3. 频率响应测试与滤波器特性分析

利用MHO5106的扫频功能，可快速评估BMS滤波电路的性能：

扫频模式配置：选择线性扫频或对数扫频，设置起始/终止频率（如10 Hz~1 MHz）。

信号注入与响应监测：通过信号发生器注入扫频信号，观察BMS输出端的幅频响应曲线。

结果分析：识别截止频率、谐振峰等关键参数，验证滤波器是否符合设计要求。

4. 故障诊断与快速定位

面对BMS系统异常（如通信中断、控制失效），MHO5106提供系统化排查方案：

观察法与环境检查：结合示波器显示的波形异常（如过冲、毛刺）与BMS报警信息，定位故障模块。

数据分析法：调用示波器存储的长时间波形数据，分析间歇性故障的触发条件。

程序升级验证：对比新旧程序运行时的信号差异，通过示波器监测关键信号变化验证修复效果。

四、操作步骤与注意事项

1. 测试准备

连接设备：确保探头与BMS输出端稳固连接，避免接触不良导致信号失真。

参数初始化：设置时间基准、垂直灵敏度、耦合方式（直流/交流），确保波形完整显示。

2. 通信协议测试

选择逻辑分析通道，配置触发条件（如特定ID帧）。

启动捕获，实时解码通信数据，检查帧间隔、错误帧率。

3. 频率响应测试

连接信号发生器与BMS输入端，配置扫频参数。

观察示波器显示的幅频曲线，记录关键频率点。

4. 故障排查流程

优先检查电源与接线（如DCDC输出、CAN线连接）。

利用示波器捕获异常时刻的波形快照，分析触发原因。

注意事项：

高压环境操作时，确保探头绝缘与接地，避免触电风险。

设置合理量程，避免信号过载损坏示波器。

定期校准仪器，确保测量精度。

五、案例应用：解决BMS通信间歇性故障

某新能源车型BMS偶发与ECU通信中断问题，通过MHO5106排查流程如下：

1. 观察法：监测BMS显示屏无报警，但车辆偶发无法启动。

2. 环境检查：确认电源供电正常，线束无松动。

3. 数据分析：示波器捕获到CAN_H/CAN_L波形存在不规则毛刺，怀疑电磁干扰。

4. 扫频分析：发现BMS滤波器在XX频段衰减不足，导致高频噪声影响通信。

5. 解决方案：优化滤波器参数，故障彻底解决。

六、总结与展望

普源示波器MHO5106凭借其高性能硬件与智能分析功能，为新能源BMS测试提供了从信号采集、协议分析到故障诊断的全链路解决方案。在BMS向更高集成度、更高通信速率发展的趋势下，MHO5106的升级特性（如更高速率采样、AI辅助诊断）将持续提升测试效率，助力新能源汽车技术的迭代与创新。

通过系统化应用MHO5106，工程师不仅能高效完成测试任务，更能深入理解BMS系统的运行机制，为电池安全与性能优化提供坚实的技术支撑。
