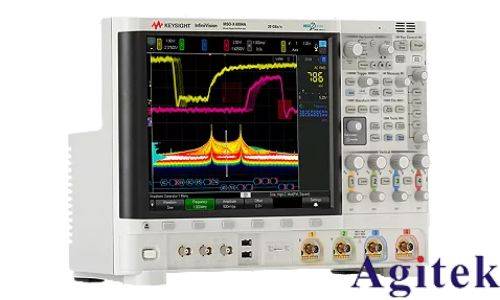

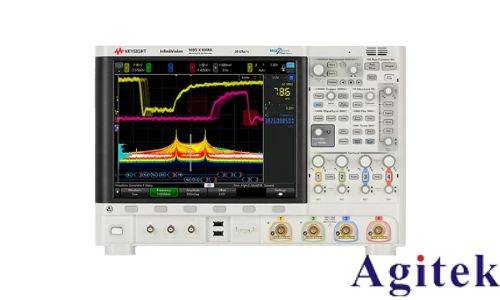

在现代汽车电子与工业控制领域，CAN（控制器局域网）和LIN（局部互联网络）总线广泛应用于模块间通信。为高效排查通信故障、验证信号完整性，利用是德科技（Keysight）示波器进行总线解码已成为工程师的重要手段。以下是使用是德示波器解码 CAN/LIN 总线的“3 步进阶法”，帮助用户从基础连接到高级分析，实现高效、精准的调试。

第一步：正确连接与基础设置

确保物理层连接准确是解码成功的前提。使用是德示波器的高阻探头，将通道 1 接至 CAN_H，通道 2 接至 CAN_L，或直接使用差分探头测量 CAN 差分信号。对于 LIN 总线，将单通道连接至 LIN 信号线即可。设置示波器为数字滤波或高采样率模式，确保捕获高频噪声下的真实波形。在“协议解码”功能中选择对应总线类型（CAN 或 LIN），配置波特率（如 CAN 500 kbps，LIN 19.2 kbps），并选择适当的触发方式，如“总线触发”或“帧触发”，以便稳定捕获通信帧。

第二步：协议解码与帧解析

启用示波器的协议解码功能，将原始波形转换为可读的数据帧。是德示波器支持多种显示格式，如十六进制、二进制或 ASCII。通过解码，用户可直观查看帧 ID、数据长度（DLC）、数据字段及校验位。对于 CAN 总线，重点关注标准帧与扩展帧的识别；对于 LIN，注意同步字段与响应字段的时序。利用“总线视图”功能，可将多个消息以时间轴排列，便于观察通信时序与周期性。同时，设置解码阈值和噪声抑制，避免误判。

第三步：高级分析与故障定位

在完成基础解码后，进入进阶分析阶段。利用是德示波器的“搜索与导航”功能，快速定位特定 ID 帧或错误帧（如 CAN 的错误帧、过载帧）。结合眼图分析，评估信号质量，判断是否存在反射、电磁干扰等问题。通过“模板测试”或“极限测试”，自动检测信号是否符合总线规范。此外，可将解码数据导出为 CSV 或 CANdb++ 格式，用于后续仿真或团队协作。对于复杂系统，建议结合逻辑分析仪模块，实现多通道同步采集，全面掌握系统行为。

通过以上三步——连接设置、协议解码、高级分析，工程师可充分发挥是德示波器在总线调试中的强大能力，显著提升开发效率与问题定位精度，是汽车电子测试中不可或缺的技术路径。
