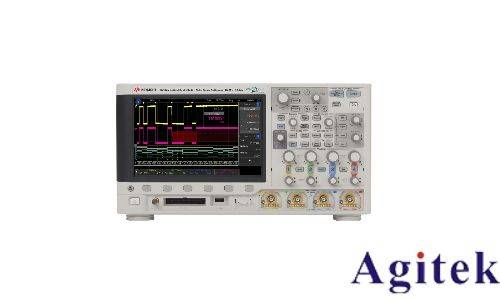

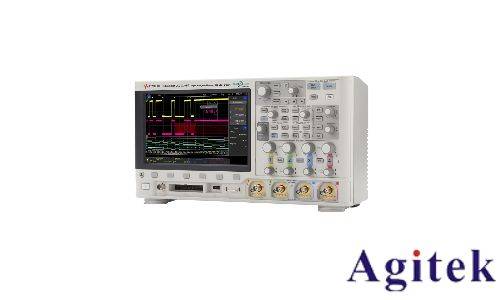

为确保测量结果的准确性与可靠性，是德（Keysight）示波器在使用前需完成探头校准，并在信号分析中合理应用FFT功能。以下是详细操作指南。

一、探头校准步骤

1. 准备工作

将示波器置于温度23±5℃、湿度30%-70%的稳定环境中，避免强电磁干扰。开机预热30分钟，使内部电路达到热平衡。检查探头、BNC电缆无损坏，接地线连接可靠。

2. 探头补偿调节

将10:1无源探头连接至CH1通道，探头衰减开关设为“10X”。将探头尖端接入示波器前面板的“CAL”校准信号端口（输出1kHz、3Vpp方波），接地夹接至GND。

调整垂直档位至500mV/div，观察屏幕波形。若方波顶部出现圆角或振铃，使用无感螺丝刀调节探头末端的补偿电容，直至波形上升沿陡峭、顶部平坦、无过冲或振铃。理想波形应满足：上升时间＜5ns，过冲＜5%，顶部平坦度±1%。

3. 多通道校准

重复上述步骤对CH2-CH4通道进行校准。若使用有源探头，需在示波器中选择对应探头类型，并执行“Probe Compensation”自动补偿。

4. 校准验证

校准后，测量校准信号的幅值与周期，确认误差≤1%。可使用标准信号源输入1kHz正弦波，比对示波器读数与标称值，偏差超过3%需重新校准。

二、FFT分析操作流程

1. 信号采集设置

连接被测信号，设置合适的垂直灵敏度（V/div）和水平时基（s/div），确保波形完整显示。选择“AC”耦合以滤除直流分量，避免频谱泄漏。

2. 启用FFT功能

按下“Math”键，选择“FFT”运算模式。设置窗函数（推荐使用Hanning窗以减少频谱泄漏），调整采样点数（建议≥2048点）以提高频率分辨率。

3. 参数配置与分析

设置频率范围（如0～10MHz），中心频率与Span根据信号特性调整。观察频谱图，识别主频、谐波与噪声成分。可使用“Peak Hold”功能捕捉瞬态干扰。

4. 结果解读与保存

记录关键频率点的幅值，分析谐波失真（THD）、信噪比（SNR）等指标。通过USB导出波形与频谱图，生成报告存档。

三、注意事项

校准周期：常规测量建议每周一次；精密测量或环境变化大时（温差＞10℃）需重新校准。

安全规范：输入信号不得超过探头额定耐压（如300VRMS），避免烧毁前端电路。

高级校准：对于高精度需求，可执行DC增益、偏置、时基及触发阈值校准，建议每年由专业机构进行一次全面校准。

通过规范的探头校准与科学的FFT分析，可充分发挥是德示波器的性能，为电子研发、故障诊断提供精准数据支持。
