在智能手机旋转屏幕、汽车安全气囊弹出、智能手表监测心率的背后，是一片比头发丝还细的微型系统在默默工作。但鲜为人知的是，这些微型系统正面临材料瓶颈，而一种新型半导体材料正在悄然改变游戏规则。在现代科技设备中，微机电系统早已无处不在。从智能手机的自动旋转屏幕到汽车的安全气囊触发，再到医疗设备的**监测，这些微小但精密的系统正在改变我们的生活方式。然而，随着应用场景不断向高温、高压、高频和极端环境拓展，传统的硅基MEMS技术开始显现出其固有的局限性。

01 技术演进：从硅基到化合物半导体的必然趋势

微机电系统（MEMS）是一种集微型传感器、执行器、机械结构、信号处理与控制电路于一体的微型化智能系统。它以半导体制造技术为基础，通过光刻、刻蚀、薄膜沉积等微纳加工手段，在微米甚至纳米尺度上实现“机”与“电”的深度融合。

自20世纪80年代诞生以来，MEMS技术凭借其微型化、低功耗、高集成度和可批量化生产的独特优势，已经深刻变革了汽车电子、消费电子、医疗健康、工业自动化和航空航天等众多领域。在MEMS技术的发展历程中，硅基材料凭借其成熟的工艺、优异的综合性能和低廉的成本，长期占据着主导地位。硅基平台支撑了绝大多数商用MEMS器件的制造，从汽车的安全气囊传感器到智能手机的屏幕旋转陀螺仪。

然而随着技术应用的不断深化和拓展，硅基MEMS在性能上逐渐显现出其固有的局限性。例如，硅材料在高温、高压、强辐射、强腐蚀等极端恶劣环境下性能会急剧下降，限制了其在航空航天、深海探测、能源化工等领域的应用。

02 性能对比：化合物半导体的多维优势解析

为了突破这些性能瓶颈，科学家们将目光投向了以砷化镓、磷化铟为代表的III-V族化合物半导体，以及以氮化镓、碳化硅、为代表的宽禁带半导体材料。这些材料拥有硅所不具备的卓越性能。

宽禁带特性：氮化镓、碳化硅和金刚石具有远大于硅的禁带宽度，使其能够承受更高的工作温度和更强的电场，适用于高温、高压应用场景。

高电子迁移率与高饱和速率：以氮化镓和磷化铟为代表的材料拥有极高的电子迁移率和饱和速率，使其能够处理更高频率的信号，在5G/6G通信、高速光通信等领域具有巨大潜力。

优异的物理化学稳定性：碳化硅和金刚石具有极高的硬度、热导率和化学惰性，能够抵抗极端的物理磨损和化学腐蚀，在恶劣环境中表现出极高的可靠性和稳定性。

化合物半导体与硅的关键性能参数对比显示，这些新材料在多个维度上超越了传统硅材料。例如，碳化硅的热导率约为硅的3倍。

03 制造挑战：高质量晶圆制备的技术壁垒

化合物半导体MEMS器件的性能与可靠性，首先取决于其基础——高质量的化合物半导体晶圆。与工艺高度成熟的硅晶圆制造相比，化合物半导体晶圆的制备面临诸多独特的挑战，其技术复杂度和成本也更高。

单晶衬底是制造所有半导体器件的“基石”，其质量直接决定了外延材料的缺陷密度和器件的*终性能。化合物半导体材料的物理化学性质使其单晶生长过程远比硅复杂。

以碳化硅为例，其单晶生长主要采用物理气相传输法。该过程需要在约2200-2400℃的高温区域使碳化硅粉末升华成气相组分，然后在籽晶处冷凝结晶。这一生长方法存在速率慢、难以**控制等技术难题，是造成碳化硅、氮化镓等宽禁带半导体晶圆成本高昂的主要原因。

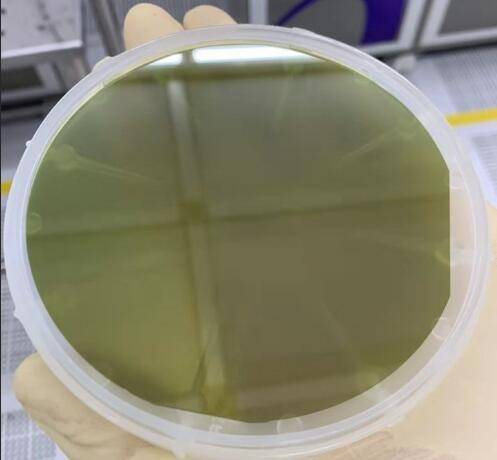

生长出的单晶锭需要经过一系列精密的机械和化学加工，才能成为可用于外延的衬底。这包括使用金刚石线锯切割、通过研磨去除机械损伤层，以及采用化学机械抛光技术获得超光滑衬底表面。

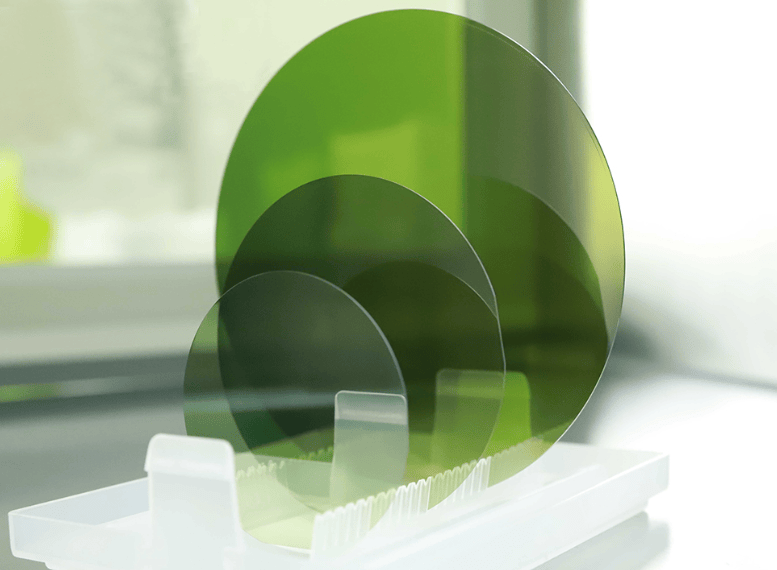

除了物理气相传输法，针对不同化合物半导体材料还有其他多种生长技术，如制备砷化镓和磷化铟等III-V族材料的液封直拉法和垂直梯度凝固法。衬底尺寸是衡量产业成熟度的重要指标，更大的晶圆尺寸意味着单次产出的芯片数量更多，单位成本更低。目前，6英寸碳化硅和硅基氮化镓衬底已进入量产阶段，8英寸技术正在加速导入，而12英寸的制备技术仍处于探索阶段。

04 外延生长：构筑器件核心功能层的精密工艺

外延是在单晶衬底上，通过气相、液相或分子束等方式，沿衬底晶格结构继续生长一层或多层具有特定电学和物理性能的单晶薄膜的过程。这层薄膜是构成半导体器件有源区的核心，其质量对器件的电学性能和可靠性起着决定性作用。

在化合物半导体领域，金属有机化学气相沉积和分子束外延是两种*主要的外延生长技术。金属有机化学气相沉积技术具有生长速率快、可批量生产、易于实现大面积均匀性控制等优点，是工业化生产氮化镓基LED以及碳化硅基功率器件外延片的主流技术。

分子束外延技术在高真空环境下，将各种元素以原子或分子的形式，按**比例喷射到加热的衬底表面，从而沉积形成外延薄膜。分子束外延生长过程可控性极高，可以实现对薄膜厚度和组分原子级精度的控制，尤其适合生长超薄层、超晶格等多量子阱结构。

由于大多数性能优异的化合物半导体的晶格常数和热膨胀系数与常用的低成本衬底不匹配，直接在其上生长会导致晶体中产生大量的缺陷。为了克服异质外延的挑战，研究人员开发了多种缓冲层技术、图形化衬底技术和应力控制技术，以诱导外延层在初始生长阶段形成高质量的单晶核。

当智能手机在极端温度下仍能精准定位，当新能源汽车在高温高压环境下稳定运行，当5G基站处理着每秒数十亿次的数据交换——这些场景的背后，是化合物半导体MEMS技术正在悄然突破硅基材料的性能边界。

从高质量单晶的缓慢生长到精密的晶圆加工，再到复杂的外延薄膜控制，化合物半导体晶圆的制备是一项集材料科学、物理化学和精密工程于一体的系统工程。这项技术的不断突破，让下一代高性能MEMS器件有望实现，也为厦门中芯晶研等深耕材料技术的半导体企业带来了新的发展机会和市场。
