示波器探头是一种用于连接示波器与被测电路或信号源的设备，主要作用是传递电信号以供示波器进行波形显示和分析。了解示波器探头的工作原理，有助于更好地使用示波器进行各种电子测量。

###一、示波器探头的基本结构

示波器探头通常由以下几部分组成：探头尖端、绝缘体、连接线和连接器。探头尖端用于直接接触被测电路，绝缘体负责保护探头内部电路，连接线用于传输信号，而连接器则用于与示波器连接。

###二、探头的工作原理

示波器探头的工作原理主要基于电阻、电容和电感等基本电路元件的特性。探头的基本功能是将被测信号的电压变化准确地传递给示波器，以便显示出信号的波形。

1.电阻分压：许多探头采用分压原理来降低信号电压，以适应示波器的输入范围。探头内部通常会有一个电阻网络，通过选择合适的电阻值，可以将高电压信号转换为低电压信号，确保安全测量。

2.高频响应：探头的频率响应特性对信号传递至关重要。探头的设计需要考虑到信号的带宽，以确保能够准确捕捉到高频信号的细节。通常，探头的频率响应范围会标明其能够处理的信号频率，用户可以根据需要选择合适的探头。

3.电容耦合：在某些情况下，探头会使用电容耦合的方式来隔离直流分量，只传递交流信号。这在测量交流信号时非常有用，因为它可以消除直流偏置的影响，提供更准确的波形显示。

4.接地和屏蔽：探头的接地设计也是其工作原理中的重要部分。良好的接地可以减少噪声干扰，提高信号的质量。同时，探头的屏蔽设计可以有效防止外部电磁干扰，确保测量的准确性。

###三、探头的种类

根据不同的应用需求，示波器探头可以分为多种类型。

1.无源探头：无源探头是最常见的一种类型，主要依靠电阻分压原理工作，适合大多数常规的测量应用。无源探头通常具有较好的频率响应和高输入阻抗。

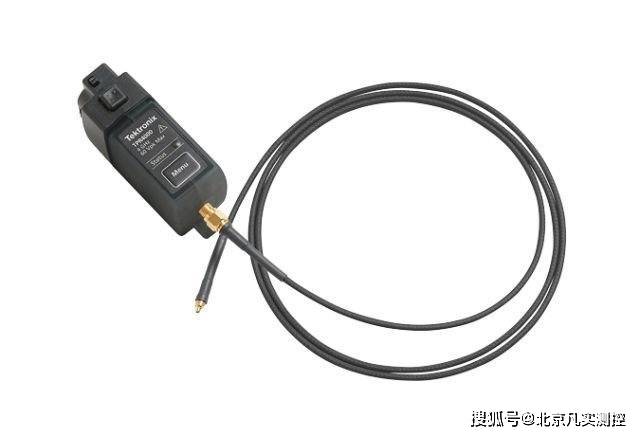

2.有源探头：有源探头内部集成了放大器，可以提供更高的输入阻抗和更宽的带宽，适合高频信号的测量。这种探头需要外部电源供电，但能够提供更高的测量精度。

3.差分探头：差分探头用于测量两个信号之间的电压差，能够有效消除公共噪声。它在测量高频差分信号时表现优异，广泛应用于高速数字电路的测试。

4.高压探头：高压探头专为高电压信号设计，具有较高的安全性和耐压能力。它们通常采用特殊的绝缘材料，以确保在高压环境下安全工作。

###四、使用示波器探头的注意事项

在使用示波器探头时，有几个关键注意事项可以帮助用户获得更准确的测量结果。

1.选择合适的探头：根据被测信号的特性选择合适的探头类型。例如，高频信号需要使用高频响应的探头，而高压信号则需要选择高压探头。

2.校准探头：在使用探头之前，出色进行校准，以确保探头的测量精度。许多探头都配有调节电位器，用于调整探头的增益和补偿。

3.保持良好的接地：确保探头的接地良好，以减少噪声干扰。同时，避免将探头接触到高电压或高频信号，以避免损坏探头或示波器。

4.注意探头的损耗：在长时间使用探头时，注意其可能产生的信号损耗，定期检查探头的状态，以确保测量的准确性。

###五、总结

示波器探头是电子测量中不可或缺的工具，它的工作原理和设计理念直接影响到测量结果的准确性和可靠性。通过了解探头的基本结构、工作原理、种类以及使用注意事项，用户可以更好地掌握示波器的使用技巧，提高测量效率。无论是进行基础电路测试还是复杂的信号分析，选择合适的探头并正确使用，都是获得可靠数据的关键。
