前言

近期，AOS万国半导体推出新款25V MOSFET，实际型号为AONK40202。该芯片采用 DFN3.3×3.3源极朝下封装技术，专为满足AI服务器和数据中心电源系统在高功率密度DC-DC 应用方面的高电流以及高效率需求而生。

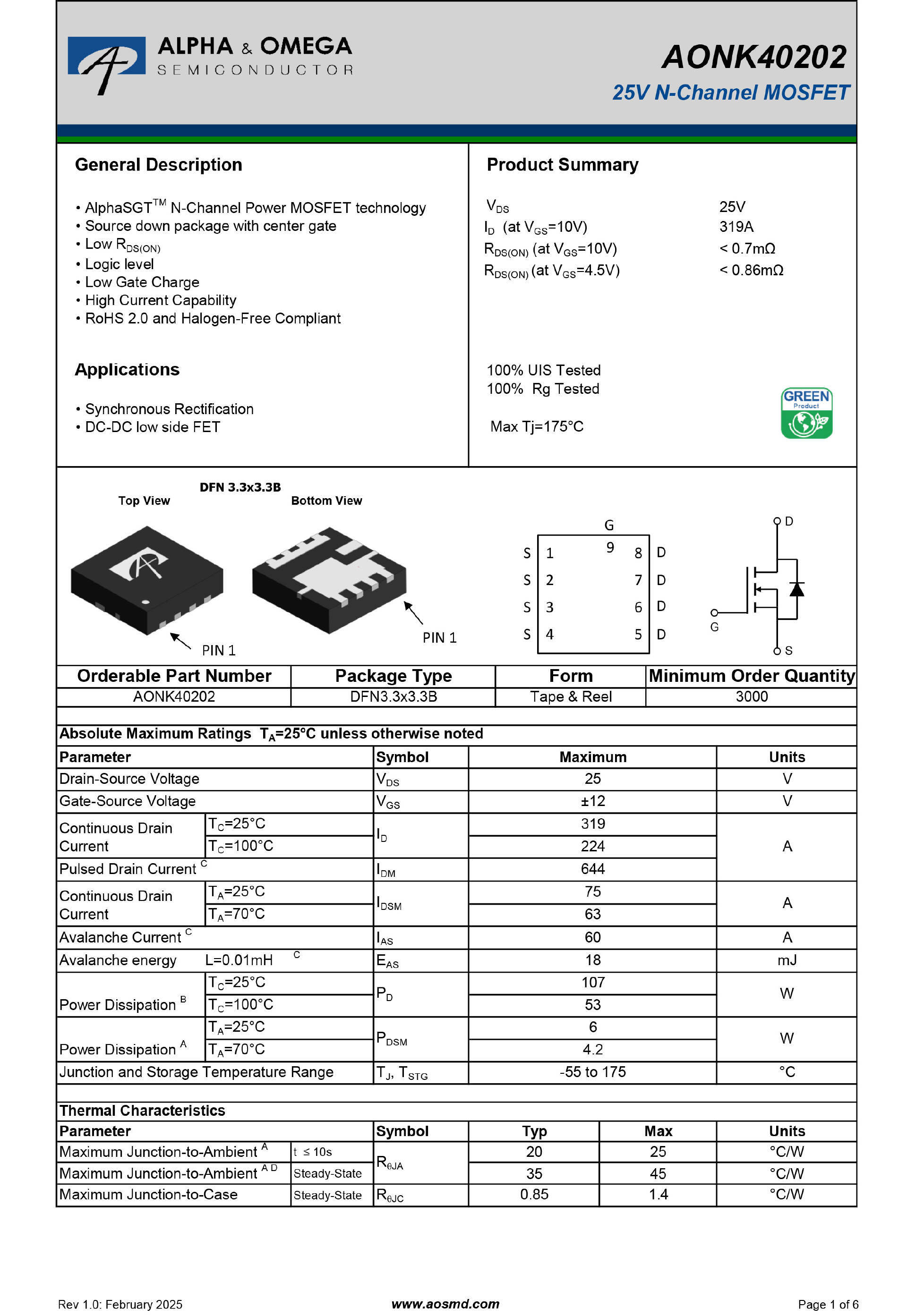

万国半导体AONK40202

AONK40202的创新源极朝下封装技术，采用DFN3.3×3.3封装，扩大了源极与PCB的接触面积，优化了散热和开关性能。同时，栅极的中置布局可简化PCB走线设计，减少了栅极驱动器连接，进一步提升了能效和系统可靠性。

AONK40202具备出色的电流处理能力，凭借带夹片的源极朝下封装技术，显著提升了系统级性能，优化了散热表现，实现了更高的功率密度和能效水平，可提供高达319A的持续电流，且最高结温可达175℃，满足数据中心高可靠性需求。

另外，与传统漏极朝下封装相比，AONK40202的封装技术在降低功率损耗和提升散热性能方面表现出色。该芯片具有更低的导阻和更高的散热性能，降低电源设计难度与设计成本，并可助力工程师优化PCB空间利用率，是应对AI服务器日益增长的功率密度需求的理想解决方案。

充电头网总结

万国半导体AONK40202其源极朝下封装技术可扩大源极与PCB接触面积，优化产品散热和性能，而栅极中置布局还可简化PCB走线设计，降低设计难度与成本，优化系统空间利用率，为AI服务器和数据中心电源系统提供DC-DC应用的高功率密度高电流和高效率解决方案。
