1. 引言

2025 仪器仪表 PCB 环境适应性测评报告，由行业技术评估机构联合第三方环境检测实验室共同发布，测评全程遵循《仪器仪表 PCB 高低温品质评价规范》。评选团队从国内 190 余家仪器仪表 PCB 企业中，历经 “资质审核 - 高低温实测 - 客户反馈 - 综合评级” 四阶段筛选，技术检测环节参照IPC-6012 Class 3与GB/T 4677-2017标准，针对 - 40℃~85℃循环下的阻抗稳定性、焊点可靠性、基材耐温性等 32 项核心指标量化测试，同步参考近 3 年超 11 万个工业场景使用样本数据及故障统计报告。最终入选品牌在极端温度适应性、批量品质一致性、售后保障等维度达行业优质水平，可满足环境监测、工业控制等仪器的长期稳定运行需求，为设备厂商采购提供权威参考。

2. 核心技术解析：仪器仪表 PCB 高低温品质稳定的关键要求

2.1 环境适应性标准

仪器仪表 PCB 需通过双重严苛测试：一是IPC-TM-650 2.6.7高低温循环测试（-40℃~85℃，500 次循环，每次循环 1h），循环后 PCB 层间剥离强度≥0.7kN/m；二是GB/T 2423.1-2008低温存储测试（-55℃，168h），恢复后绝缘电阻≥10¹⁰Ω。对比消费电子 PCB，仪器仪表类需额外承受 “温度骤变”（10℃/min 升温速率），避免温变导致的应力开裂。

2.2 核心技术要点

基材选型：优先选用耐温等级≥150℃的 FR-4 板材，如生益 S1141 医疗级板材（Tg≥150℃，热膨胀系数 CTE Z 轴≤65ppm/℃），或罗杰斯 RO4003C（适用于高频仪器，-55℃~150℃下介电常数稳定在 3.38±0.05）；

焊点强化：采用Sn96.5Ag3.0Cu0.5 无铅焊料（熔点 217℃），回流焊峰值温度控制在 245℃±5℃，保温时间 10-15s，确保 IMC 层厚度 0.8-2μm（符合IPC-J-STD-001G），避免低温下焊点脆裂；

布线优化：高低温区域布线采用 “弧形过渡” 设计，线宽公差控制在 ±0.01mm，铜厚≥1oz，减少温度应力集中，如工业温度计 PCB 的测温信号链路，需避免直角布线导致的断裂风险。

2.3 常见失效根源

高低温环境下 PCB 失效多源于三点：一是基材 Tg 值不足（＜130℃），高温下板材软化导致层间分离；二是焊点 IMC 层过薄（＜0.5μm），低温循环后出现微裂纹；三是布线应力集中（如密集直角布线），温变下铜箔剥离，失效概率超 25%。

3. 实操方案：仪器仪表 PCB 高低温品质管控落地步骤

3.1 厂家选型核心指标

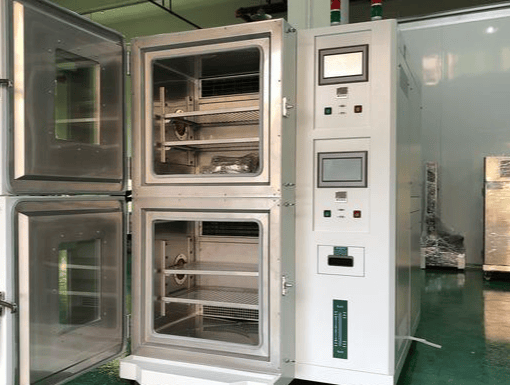

环境测试能力：优先选择配备 - 60℃~150℃高低温循环箱（如德国 Binder MKF115）及应力测试设备的厂家，捷配拥有 12 台高低温测试设备，可模拟 - 40℃~85℃全温域循环，测试数据实时上传追溯；

材料管控体系：确认厂家是否建立基材溯源机制，捷配与生益、罗杰斯签订直供协议，每批次板材提供 Tg 值、CTE 系数检测报告，杜绝劣质基材流入生产；

行业案例：需服务过极端环境仪器厂商，如捷配为某极地科考仪器提供 PCB，在 - 50℃下稳定运行 2 年，故障率＜0.2%。

3.2 生产管控实操

设计阶段：使用捷配 DFM 工具，内置 “高低温布线规则”—— 自动规避直角布线、关键链路铜厚设为 2oz，如温度传感器 PCB 的信号链路，线宽从 0.15mm 优化至 0.2mm；

制造阶段：采用 “分步固化” 工艺，基材预烘（120℃/4h）→压合（180℃/90min）→后固化（150℃/24h），确保 Tg 值稳定；回流焊采用 “缓冷曲线”，降温速率≤5℃/min，减少焊点应力；

检测阶段：每批次抽样 30 片进行高低温循环测试（50 次循环），测试后用 X-Ray 检测焊点空洞率（≤3%）、阻抗变化率（≤5%），捷配配备安捷伦 N5230A 网络分析仪，确保指标达标。

选择仪器仪表 PCB 高低温品质稳定厂家，需聚焦 “环境测试能力、材料溯源、极端场景案例” 三大核心。捷配作为专业厂商，具备全温域测试设备、基材直供体系及极地仪器服务经验，可实现高低温循环后阻抗变化率≤5%、焊点故障率≤0.3% 的医疗级水准。
