是德示波器2000 X 系列如何使用自动定标
创始人
2025-11-25 10:35:54
0次
使用 [Auto Scale] （自动调整）可将示波器自动配置为对输入信号显示最佳效果。
1 按下 [Auto Scale] （自动调整）。

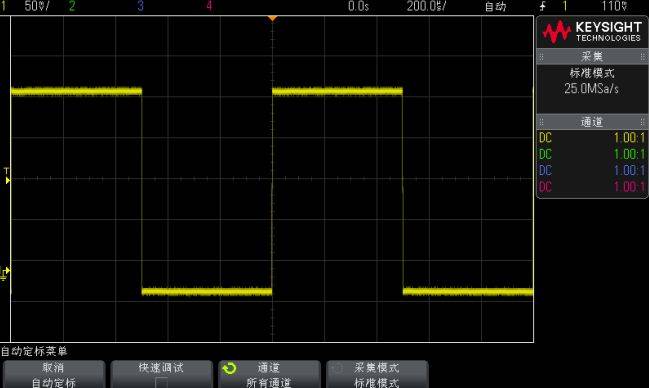

示波器显示屏上应显示类似以下所示的波形：
2 如果要使示波器返回到以前的设置，可按下取消自动定标。
3 如果要启用 " 快速调试 " 自动定标，更改自动定标的通道，或在自动定标期间 保留采集模式，可按下快速调试、通道或采集模式。
这些软 ? 键与显示在 " 自动定标首选项菜单 " 中的软键相同。请参见 " 设置自动定标首选项" 。
如果您看到波形，但方波形状不正确，与上面的有所不同，请执行步骤 " 补偿无源探头 " 。
如果看不到波形，请确保将探头牢固地连接到前面板通道输入 BNC 以及左侧演示 2, 探头补偿端子。
自动定标如何工作
自动定标可分析每个通道上以及外部触发输入中的任何波形。这包括数字通道 （如果已连接）。
自动定标可查找、打开和定标具有至少 25 Hz 的频率、大于 0.5% 的占空比和 至少 10 mV 峰 峰电压幅度的重复波形的任何通道。任何不满足这些要求的通道将会被关闭。
通过查找第一个有效波形来选择触发源，顺序为从外部触发开始，然后查找最低 编号的模拟通道向上至最高编号的模拟通道，最后 （如果连接了数字探头）查找最高编号的数字通道。
在自动定标期间，延迟被设置为 0.0 秒，水平时间 / 格 （扫描速度）设置是输入信号的函数 （大约为屏幕上触发信号的 2 个周期），触发模式设置为 " 边沿 "。
