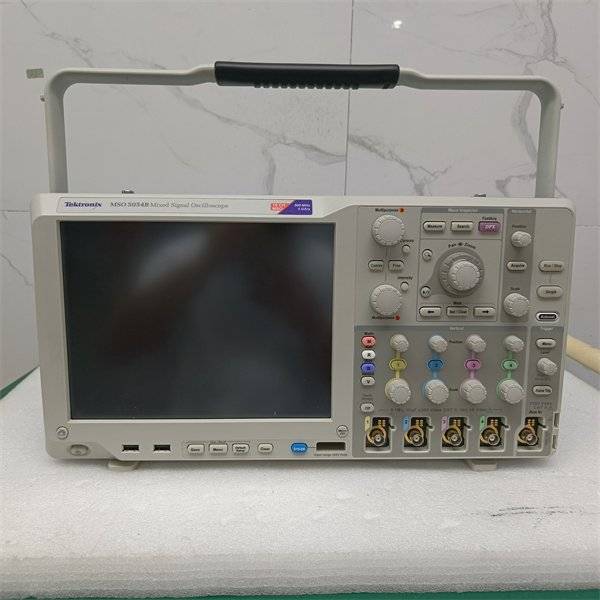

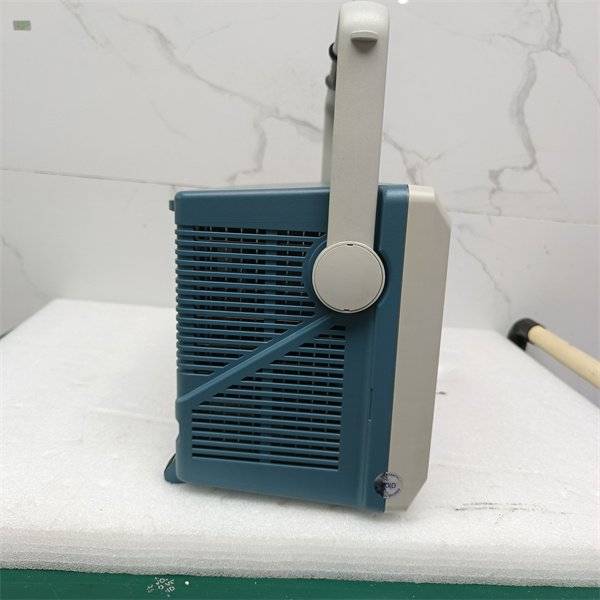

泰克Tektronix MSO5054B示波器 晟希仪器
创始人
2025-12-10 10:12:54
0次
垂直系统模拟通道
输入耦合
AC、DC
输入电阻
1 MΩ ±1%、50 Ω ±1%
输入灵敏度范围
1 MΩ： 1 mV/div - 10 V/div
50 Ω: 1 mV/div - 1 V/div
垂直分辨率
8 位（高分辨率时 >11 位）
zui大输入电压，1 MΩ
300 VRMS CAT II，峰值 ≤ ±425 V
对 <100 mV/div，在 100 kHz 以上时额定值以 20 dB/decade 下降到 1 MHz 时的30 VRMS，在 1 MHz 以上时，额定值以 10 dB/decade 下降
对 ≥100 mV/div，在 3 MHz 以上时额定值以 20 dB/decade 下降到 30 MHz 时的 30 VRMS，在 30 MHz 以上时以 10 dB/decade 下降
zui大输入电压，50 Ω
5 VRMS，峰值小于 ≤ ±20 V
位置范围
±5 格
任意两条通道之间的延迟（典型值）
≤100 ps（50 Ω，DC 耦合，10 mV/div 及以上时相等的 V/div）
偏置范围
1 mV/div - 50 mV/div
1 MΩ： ±1 V
50 Ω: ±1 V
50.5 mV/div - 99.5 mV/div
1 MΩ： ±0.5 V
50 Ω: ±0.5 V
100 mV/div - 500 mV/div
1 MΩ： ±10 V
50 Ω: ±10 V
