TPS7A8300 的说明

TPS7A8300 是一款低噪声 (6µVRMS)，低压降 (LDO) 稳压器，能够在压降最大值只有 125mV 的情况下提供一个 2A 负载。

用户完全可以通过印刷电路板 (PCB) 布局布线来调节 TPS7A8300 输出电压，而无需外部电阻器，从而减少元件总数量。 对于更高输出电压应用，此器件在使用外部电阻器的情况下可实现高达 5V 的输出电压。 借助于一个额外的偏置电压轨，此器件支持极低输出电压（低至 1.1V）。

借助于极高精度（线路、负载和温度范围内达到 1%），遥感和可以减少涌入电流的软启动功能，TPS7A8300 非常适合为诸如高端微处理器和现场可编程门阵列 (FPGA) 等高电流、低电压的器件供电。

TPS7A8300 针对高速通信应用中的加电噪声敏感组件而设计。 极低噪声，6-VRMS器件输出和高宽带电源抑制比 (PSRR)（1MHz 时为

40dB）大大减少了高频信号中的相位噪声和时钟抖动。 这些特性大大增加了计时器件、模数转换器 (ADC) 和数模转换器 (DAC) 的性能。

对于需要正向和负向低噪声电源轨的应用，请考虑 TI 的TPS7A33负向高电压、超低噪声线性稳压器系列产品。

TPS7A8300 的特性

超低压降： 2A 时的最大值为 125mV

输出电压噪声：6µVRMS

电源纹波抑制：

在 1MHz 时为 40dB

输入电压范围：

无偏置：1.4V 至 6.5V

有偏置：1.1V 至 6.5V

两个输出电压模式：

输出电压范围：0.8V 至 5.0V

无需外部电阻

输出电压范围：0.8V 至 3.95V

ANY-OUT 版本（借助印刷电路板 (PCB) 布局布线的用户可调输出）：

可调版本：

线路、负载和温度上精度 1.0%

与 22µF 陶瓷电容器一起工作时保持稳定

可编程软启动输出

电源正常 (PG) 输出

提供的封装：

5mm × 5mm VQFN-20

3.5mm × 3.5mm VQFN-20

应用范围

射频 (RF)，IF 组件：压控振荡器 (VCO)，数模转换器 (ADC)，模数转换器 (DAC)，低压差分信令 (LVDS)

无线基础设施：串化解串器 (SerDes)，现场可编程栅极阵列 (FPGA)， DSP

测试和测量

仪器仪表、医疗和音频

如需更详细数据手册、样品测试、采购、BOM配单等需求，请联系客服15811822020微信同号或搜淘宝店铺：深圳市恒耀达电子

规格参数：

产品种类: 低压差稳压器

RoHS:

安装风格: SMD/SMT

封装 / 箱体: VQFN-20

输出电压: 800 mV to 5.2 V

输出电流: 2 A

输出端数量: 1 Output

极性: Positive

静态电流: 2.8 mA

输入电压 - 最小值: 1.1 V

输入电压 - 最大值: 6.5 V

PSRR/纹波抑制—典型值: 40 dB

输出类型: Adjustable

最小工作温度: - 40 C

最大工作温度: + 125 C

回动电压: 85 mV

系列: TPS7A8300

Ib - 输入偏流: 2.3 mA

线路调整率: 0.003 %/V

负载调节: 0.0001 %/A

湿度敏感性: Yes

工作电源电流: 2.8 mA

输出电压范围: 800 mV to 5 V

产品: LDO Voltage Regulators

产品类型: LDO Voltage Regulators

参考电压: 800 mV

工厂包装数量：3000

子类别: PMIC - Power Management ICs

类型: Low Noise, Low Dropout Voltage Regulator

电压调节准确度: 1 %

单位重量: 70 mg

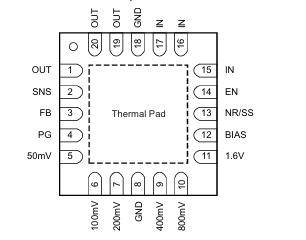

引脚图：
