LM78L 的说明

LM78L 系列（本文档中贯穿 LM78Lxx）的三个端子正稳压器 提供多个固定输出电压，使其适用于广泛的 应用。LM78Lxx 用作齐纳二极管和电阻器组合的替代品，通常 提供两个数量级的有效输出阻抗改进和更低的静态 当前。这些监管机构可以提供本地的卡上调节，从而消除分销问题 与单点调节相关。可用电压允许 LM78Lxx 用于 逻辑系统、仪器仪表、HiFi 和其他固态电子设备。

LM78Lxx 采用塑料 TO-92 （LP） 封装、SOIC （D） 封装和 芯片大小的封装 （8 焊球 DSBGA），采用 TI 的 DSBGA 封装技术。通过充分的散热， 稳压器可提供 100mA 的输出电流。包括电流限制以限制峰值 输出电流到安全值。为输出晶体管提供安全区域保护 限制内部功率耗散。如果内部功率耗散对于散热来说太高 前提是，热关断电路可防止 IC 过热。

LM78L 的特性

对于较低 成本替代方案，请参阅 UA78L

输入电压高达 30 V

整个温度范围内输出电压容差为 ±5% 范围

可用输出电压：5 V、6.2 V、8.2 V、9 V、12 V 和 15 V

输出电流为 100 mA

输出晶体管安全区域 保护

内部热过载保护

内部 短路电流限制

无外部 组件

采用微型 DSBGA 封装

适用于 3 引脚 TO-92 和 8 引脚 SOIC 扁平封装

如需更详细数据手册、样品测试、采购、BOM配单等需求，请联系客服15811822020微信同号或搜淘宝店铺：深圳市恒耀达电子

规格参数：

产品种类: 线性稳压器

RoHS:

系列: LM78L

安装风格: SMD/SMT

封装 / 箱体: SOIC-8

输出端数量: 1 Output

极性: Positive

输出电压: 5 V

输出电流: 100 mA

输出类型: Fixed

输入电压 - 最小值: 6.7 V

输入电压 - 最大值: 30 V

最小工作温度: 0 C

最大工作温度: + 125 C

静态电流: 5 mA

线路调整率: 75 mV

负载调节: 60 mV

Pd-功率耗散: 750 mW

产品类型: Linear Voltage Regulators

PSRR/纹波抑制—典型值: 62 dB

工厂包装数量：2500

子类别: PMIC - Power Management ICs

单位重量: 180 mg

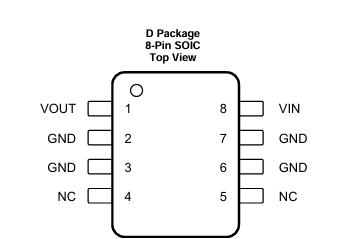

引脚图：
