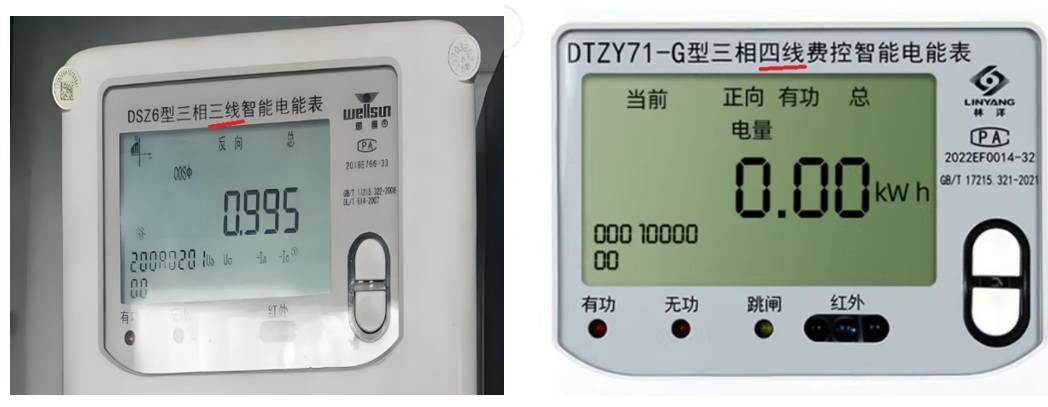

高压三相电表有两种，一种是三相三线制电表，一种是三相四线制电表。
下面我们来学习三相三线制电表怎么看它的功率因数：

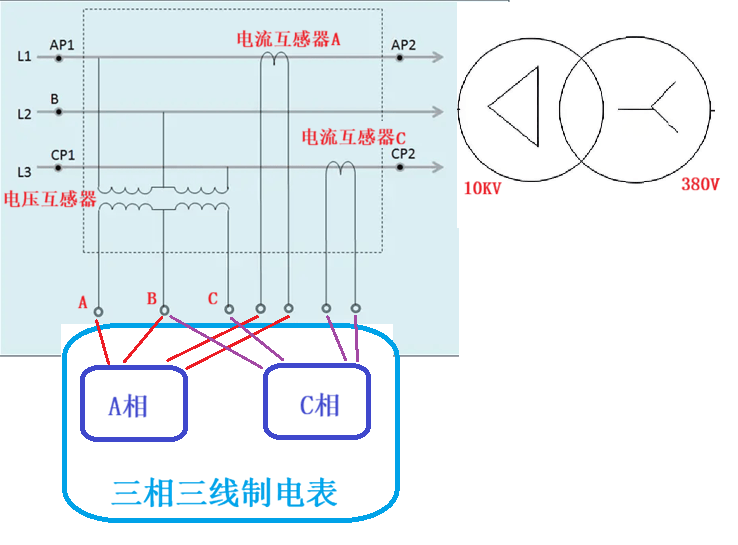

从上图看，电表内部A相实际接入的是AB线电压，A相电流。其电压相位与原来A相电压相位偏移了30度，故当系统功率因数为1.00时，A相实际测量的结果是0.866。
在功率因数是滞后时，A相测量的功率因数会大于0.866，而C相功率因数会小于0.866，两个值偏离0.866的方向是相反的。

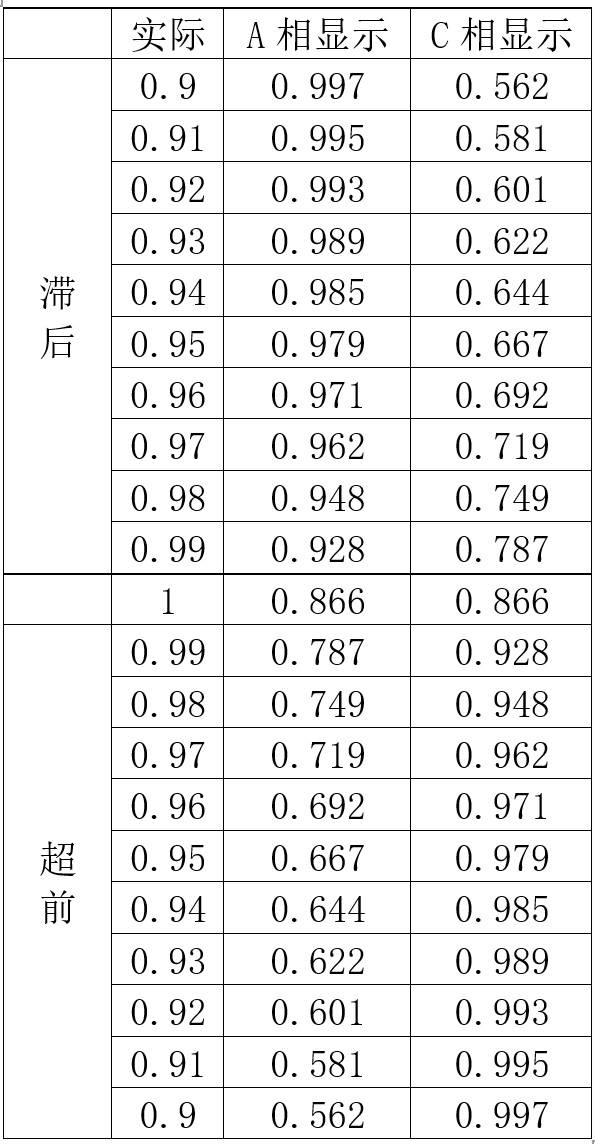

下表以三相负载平衡时的功率因数为例子，举例说明：
B相功率因数一般会始终显示0或者1.0(不同厂家电表做法不同)。
我们在考虑功率因数时，只需看总功率因数，无需关注A相和C相功率因数，只有在需要分析三相不平衡时，可以通过分析A相和C相功率因素来了解三相不平衡的程度。
电表显示的功率因数是高压线路的功率因数，与低压线路的功率因数无法一一对应的。
