横河记录仪的耐压规格 共模电压和耐受电压
创始人
2025-07-02 20:09:52
0次
横河记录仪设备的耐压规格会因不同的模拟输入模块配置而有所不同，其允许的共模电压和耐受电压如下图所示：

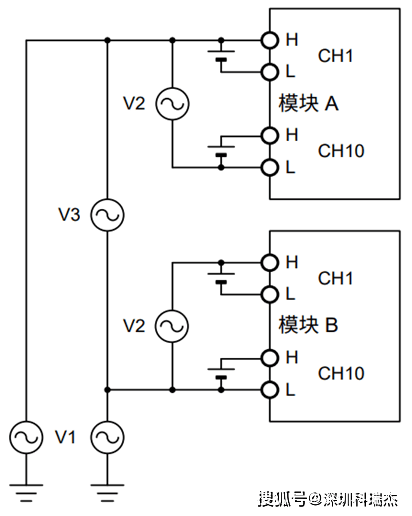

图1：横河记录仪的共模电压及耐受电压示意图
在选择模块时，需要注意三个关键电压参数：允许共模电压、耐受电压和噪声电压。

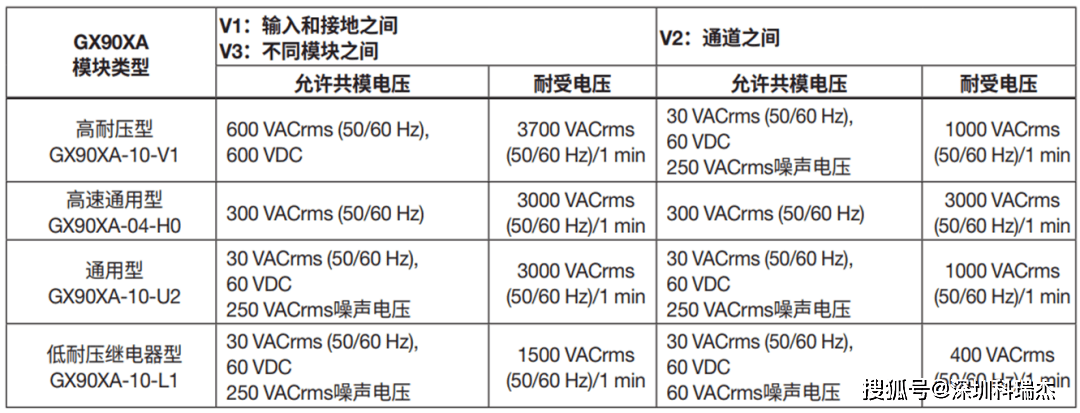

图2：横河记录仪模块类型说明图
如图2所示，“允许共模电压”表示的是用户安全使用的最大电压；“耐受电压”表示的是检查允许共模电压是否有足够介电强度的试验电压；而“噪声电压”则表示设计过程中所允许施加的电压。
在横河记录仪的几种模块中，电流（mA）输入型（GX90XA-10-C1）、4线RTD/电阻器型（GX90XA-06-R1）和电磁继电器型（GX90XA-10-T1）的规格与通用型（GX90XA-10-U2）相同。而对需要测量高共模电压的用户而言，横河模块中的高耐压型（GX90XA-10-V1）可支持600VACrms（50/60Hz）和600VDC的共模电压，为高压测试提供了强有力的支持。
一般来说，测量行业中有些产品在耐压规格这一设置中有不同定义，有些产品规格只列出了允许施加电压（或工作电压），有些则没有列出。例如产品规格中提到“1000VAC的耐受电压”，一般暗指上表中所示的“1000VACrms（50/60Hz）/1min的耐受电压“，且产品不能始终在1000VAC电压下持续使用。此外，如果说明书没有对其允许的共模电压（或工作电压）进行说明则表示该设备多属于上述说明中最低CAT测量类别的产品，甚至是仅可用于连接到绝缘体的负载设备。
