好的，我们来系统解析 交流三相 380V/50Hz → 三相 220V / 440V / 460V / 480V / 60Hz 变频变压电源设备（调频调压电源）—— 山东科嘉电气这类产品的定位、技术原理、关键参数与应用场景。

一、产品定位与应用场景

这种设备是一种 多输出可调的三相变频变压电源（Frequency & Voltage Conversion Power Supply），可将固定的 380V/50Hz 三相输入 转换为多种目标电压和频率的三相输出，例如：

• 220V/60Hz（常见于东南亚、中东部分国家工业设备）
• 440V/60Hz（北美部分地区工业电压）
• 460V/60Hz（北美工业常见电压）
• 480V/60Hz（北美 480V 工业系统）

典型用途：

1. 跨国设备测试：在 50Hz 国家（中国、欧洲、韩国等）测试按 60Hz 设计的进口设备（美国、加拿大产设备）。
2. 出口设备配套：为出口到 60Hz 国家的设备在国内生产时提供模拟电网环境。
3. 船舶/矿区/油田电源：在不同区域电网之间切换电压/频率。
4. 实验室与研发：电机、变频器、控制系统研发中的电网环境仿真。

二、技术原理

1. 主流拓扑：AC-DC-AC 高频隔离变频变压

• 输入侧三相整流 + PFC
• 三相 380V/50Hz → 三相全桥整流 → 直流母线（约 380V×√3×√2 ≈ 930V DC，实际约 900–950V DC）
• 加入 Boost PFC 提高功率因数（>0.98），稳定直流电压，减少电网谐波。
• DC环节稳压
• 大容量电容/薄膜电容滤波，吸收输入波动。
• 三相逆变级
• 三相全桥逆变器（IGBT/SiC MOSFET），通过 SPWM / SVPWM 数字控制生成目标频率（如 60Hz）和幅值的正弦波。
• 通过调节调制比实现 输出电压可调（220V、440V、460V、480V 等）。
• 可选高频隔离变压器
• 在逆变输出后加高频隔离变压器，可实现电气隔离、精确匹配电压、抑制共模干扰。
• 输出滤波
• LC 滤波去除高频开关纹波，保证 THD ≤ 3%，波形接近理想正弦波，保护电机与精密设备。

优势：

• 输出电压、频率可独立精确设定（±1%以内）
• 波形质量高，适合电机、精密仪器
• 可适应输入电压波动 ±15%
• 效率高（93–96%）
• 可实现多档位电压输出（通过软件或硬件切换）

2. 与传统工频变压器+变频器的区别

• 传统方案：变频器先将 380V/50Hz 转为 380V/60Hz，再用不同匝比的工频变压器降压或升压到目标电压。
• 缺点：工频变压器体积大、重量重、效率低（~85%），电压档位固定，灵活性差。
• 现代方案：全电力电子变频变压，体积小、重量轻、效率高、电压/频率可软件设定，更适合多国电网模拟和多规格设备测试。

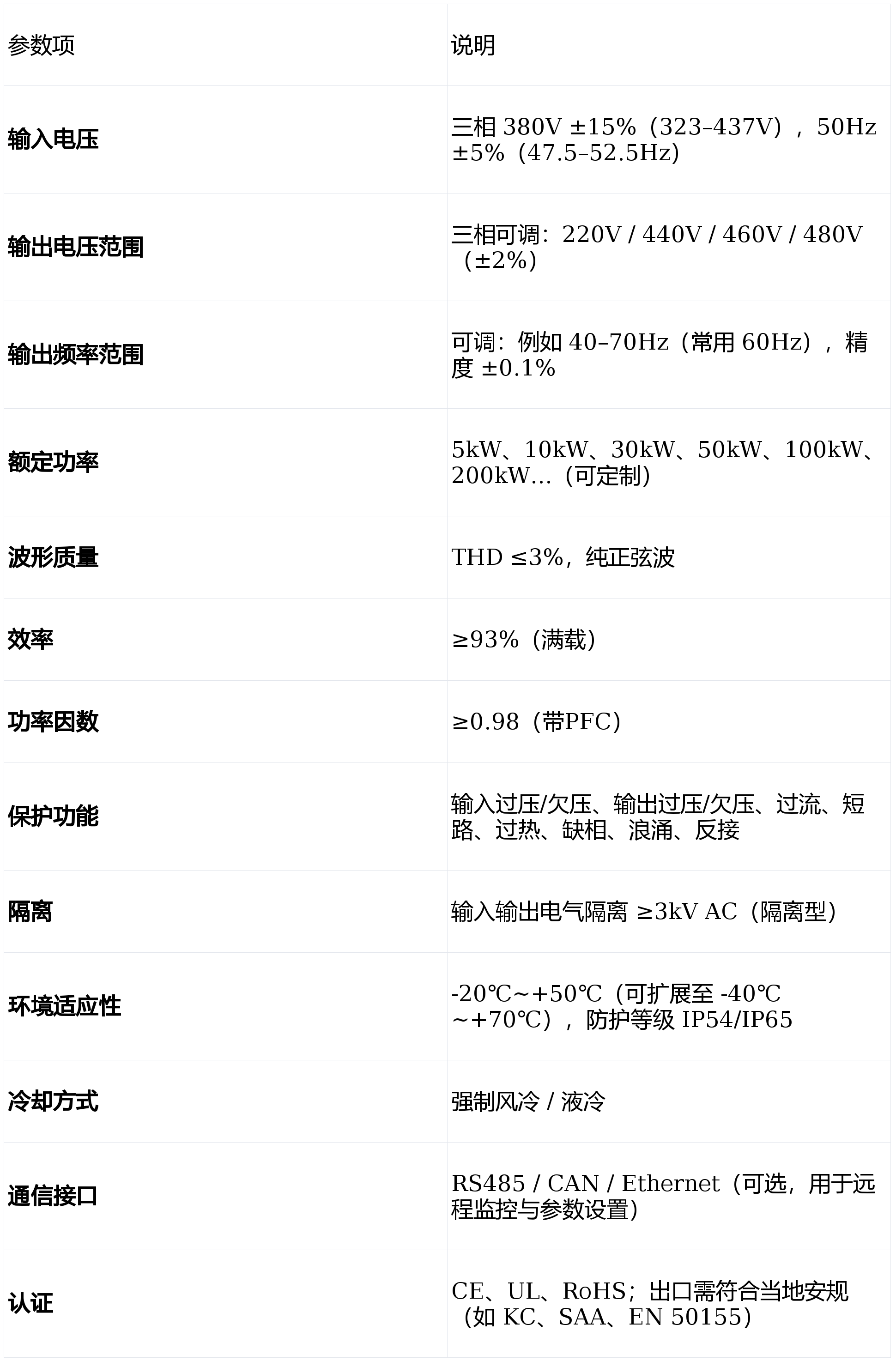

三、关键性能参数（选型参考）

四、多档位电压实现方式

• 软件设定（推荐）
• 同一硬件平台，通过操作面板或上位机软件选择目标输出电压（220V/440V/460V/480V）和频率（如 60Hz）。
• 无需更换变压器，切换快速、无机械触点。
• 硬件切换
• 多绕组高频隔离变压器或输出接触器切换不同抽头，实现固定档位电压输出。
• 适用于极端功率或特殊隔离要求的场合。

五、山东科嘉电气产品优势

• 宽范围可调
• 输入固定 380V/50Hz，输出可在多个常用 60Hz 电压间切换，满足全球主要工业电网模拟需求。
• 高精度输出
• DSP/FPGA 数字控制，频率与电压精度高，波形纯净，适配精密设备与电机测试。
• 工业可靠性
• 工业级/车规级元器件，强化散热设计，适应连续满载与恶劣环境。
• 国际认证支持
• 提前完成 CE、UL 等认证，出口无忧。
• 定制化服务
• 功率、防护等级、冷却方式、通信协议可按需定制，满足实验室、生产线、出口配套等不同场景。
• 智能化
• 可集成触摸屏、远程监控、数据记录功能，便于测试与运维。

六、选型与使用注意事项

• 明确目标输出
• 确定所需电压（220V、440V、460V、480V）与频率（通常为 60Hz），以及功率等级。
• 负载类型匹配
• 感性负载（电机）需注意频率变化带来的转速与发热差异；精密设备需纯正弦波。
• 功率裕量
• 启动电流大，建议选型功率比额定负载高 20% 以上。
• 安装环境
• 大功率设备发热显著，需保证通风或液冷；户外使用需 IP65 防护。
• 测试验证
• 要求厂家提供输出电压/频率的实测曲线与谐波报告，确保符合设备要求。

七、总结

三相 380V/50Hz → 三相 220V/440V/460V/480V/60Hz 变频变压电源是一款面向跨国设备测试、出口配套、工业电网模拟的高精度调频调压电源。

技术核心是 AC-DC-AC 高频隔离变换，可实现输出电压/频率独立精确控制，波形质量高，效率高，体积小，优于传统工频变压器方案。

山东科嘉电气的优势在于多档位可调、高精度输出、工业可靠性强、国际认证齐全、定制化能力强，能为客户提供从实验室到生产线的全套变频变压电源解决方案。
