前言

智融科技近期推出一套全新的多口快充方案，核心采用最新的降压协议 SoC SW3578。这颗芯片在单芯片内同时集成 10A Buck 控制器、32 位 MCU 以及双路独立 Type-C 逻辑等功能，因此方案在架构上无需再额外配置独立的 Buck 控制芯片，就能做到两路 USB-C 独立快充输出，并可进一步扩展为 2C1A 三路接口，实现一芯三充，直接把协议控制 、电压调节、多端口管理这些功能集成到一颗芯片之中，极大简化了电路设计。

这次智融科技共带来两款配置，分别为双 USB-C 的 2C 方案以及 2C1A 三口方案。接下来充电头网将对这套方案进行详细介绍。

智融科技 SW3578 140W 2C 快充方案demo

首先是双 USB-C 的 2C 方案，这款方案可实现单口 PD3.2 140W快充输出，且无需外加 Buck 控制器。

从方案正面看，方案中间大的芯片就是智融SW3578，周边仅有降压电感、同步降压管与VBUS开关管这些功率级外围，SW3578 一颗芯片就将协议控制 、电压调节、多端口管理这些功能全部做完，让整个方案的集成度大大提高。

这样一来整机 BOM 成本会明显更低，PCB 也更容易做小，多口的控制逻辑也更集中，调试与量产一致性会更好。

协议测试

接下来对这款方案进行实际的协议测试。

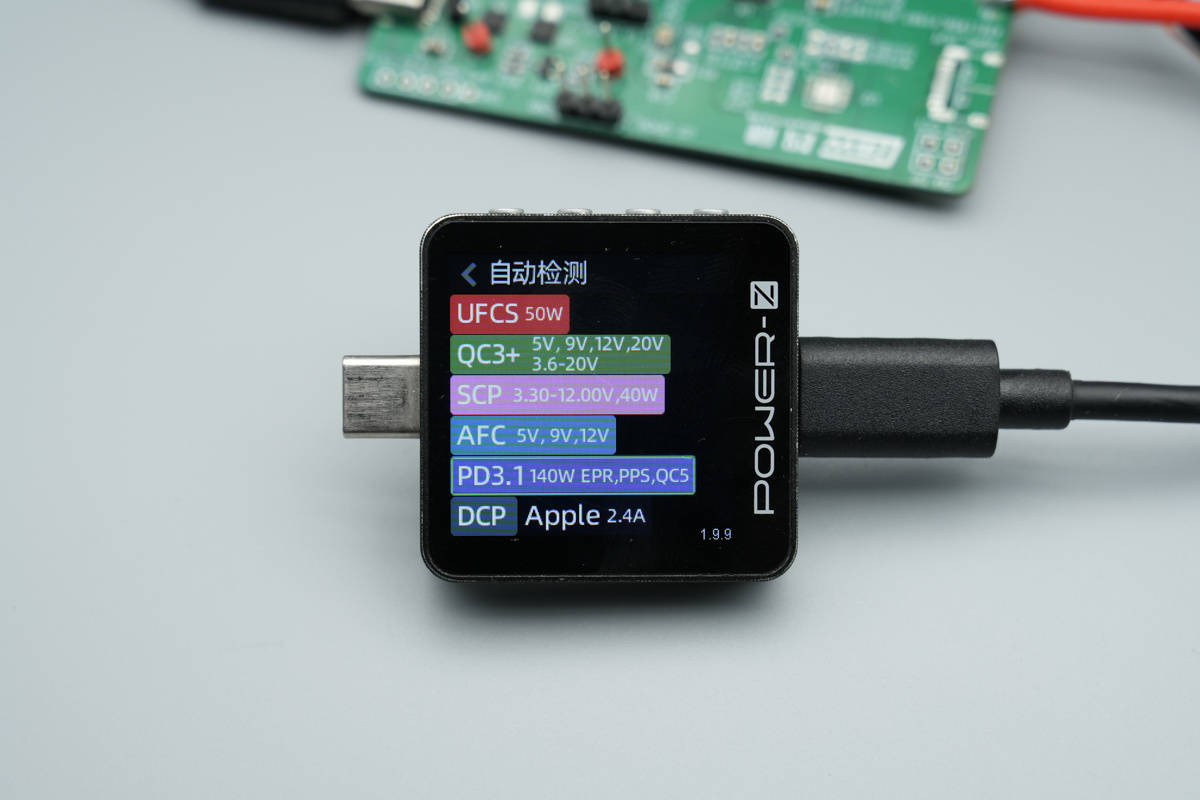

同样使用ChargerLAB POWER-Z KM003C测得该方案输出端C1接口支持UFCS、PD3.1、SCP、AFC、QC3+、DCP、AFC、Apple 2.4A等快充协议。

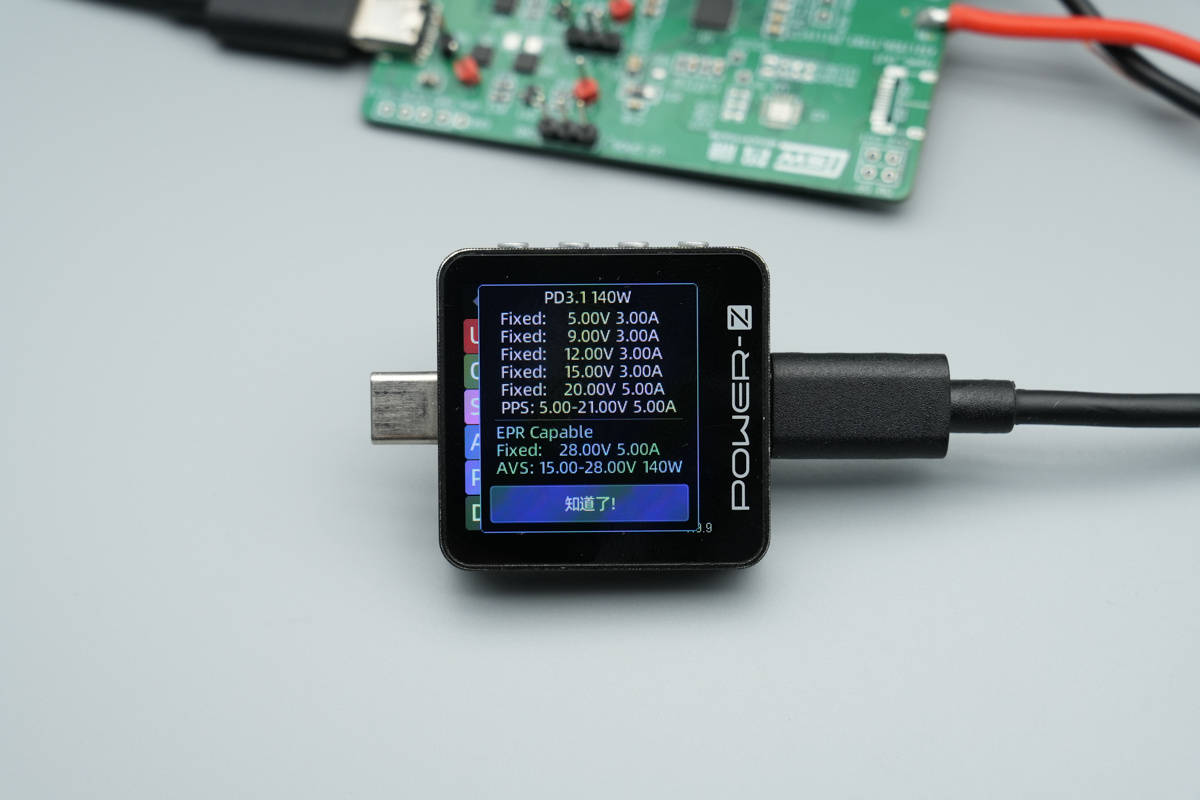

PDO报文方面，具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A五组固定电压档位，支持5-21V/5A 一组PPS电压档位，支持AVS 15-28V 140W快充档位。

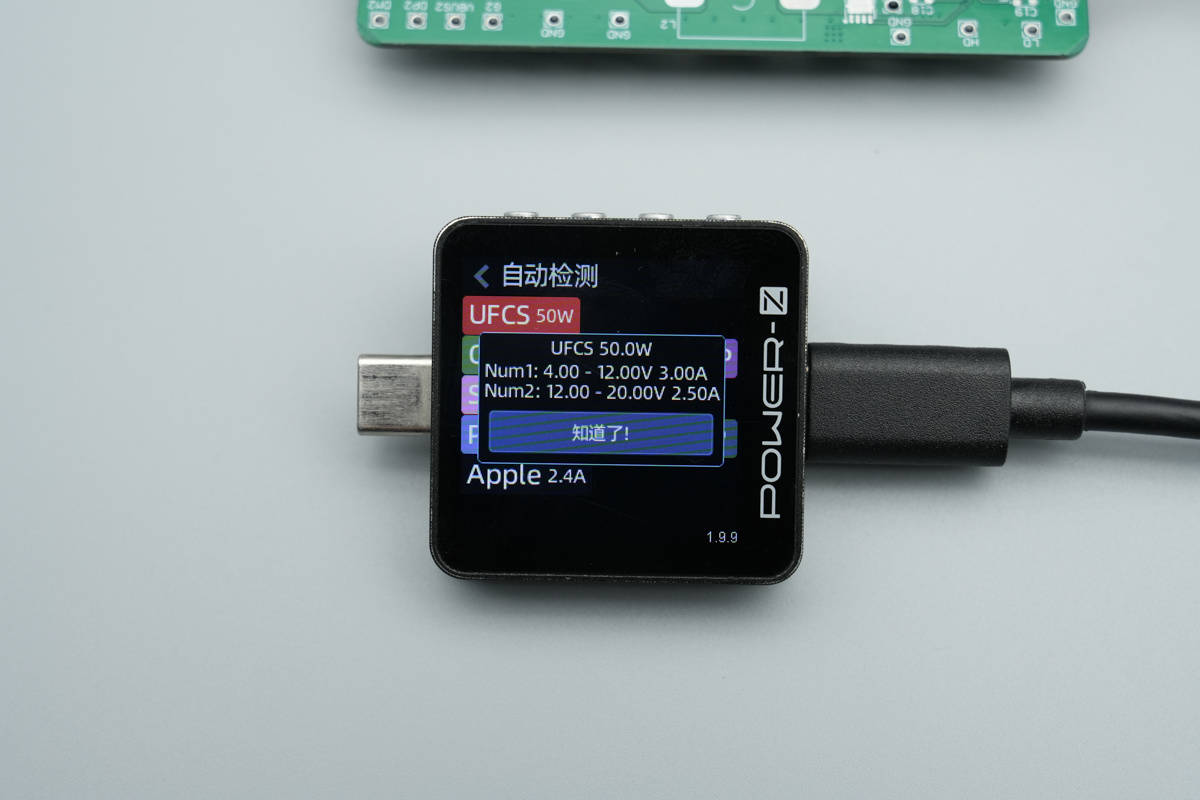

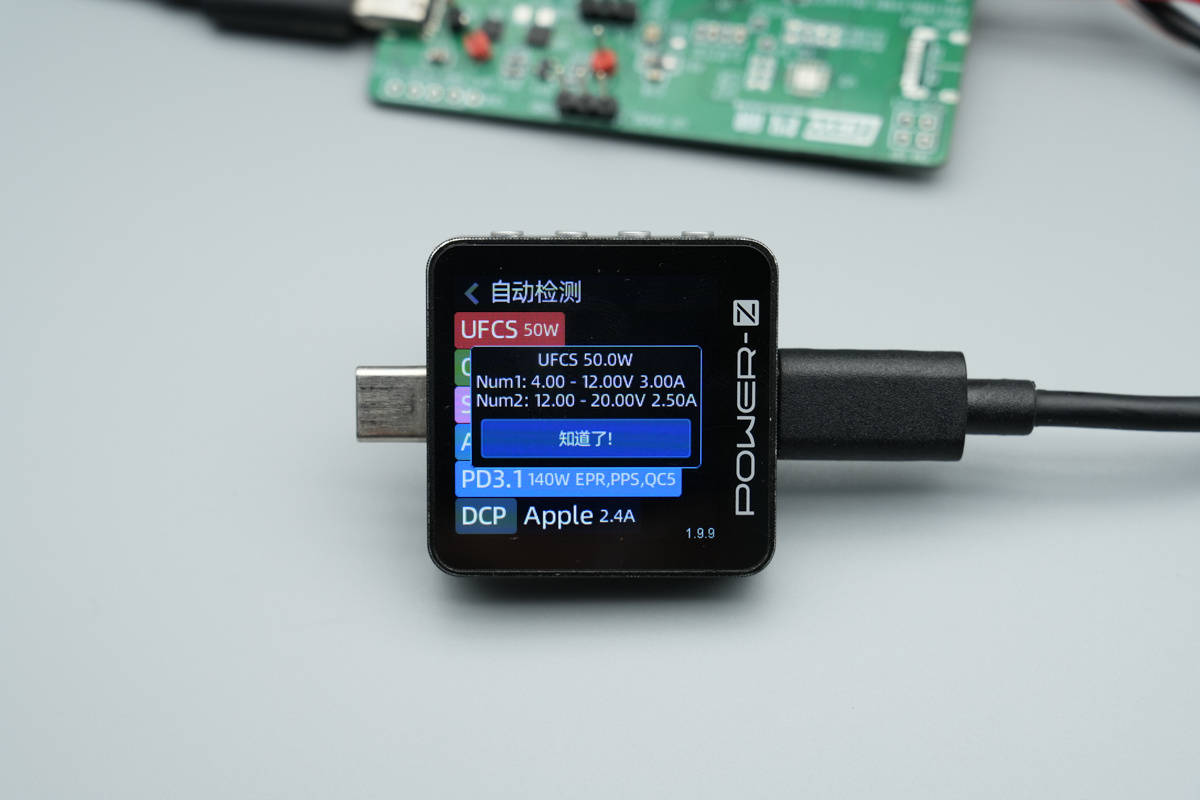

UFCS快充具备 4-12V3A和12-20V2.5A两组电压档位。

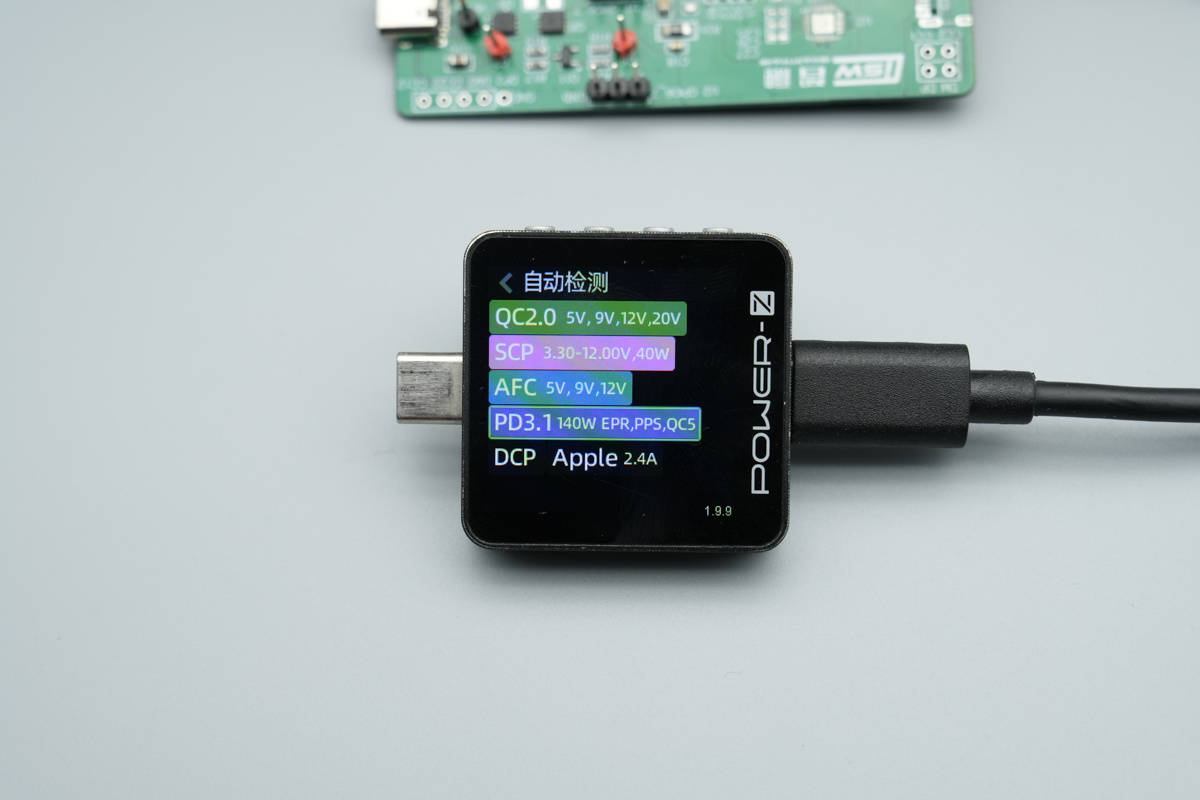

C2接口支持PD3.1、SCP、AFC、QC3+、DCP、AFC、Apple 2.4A等快充协议。

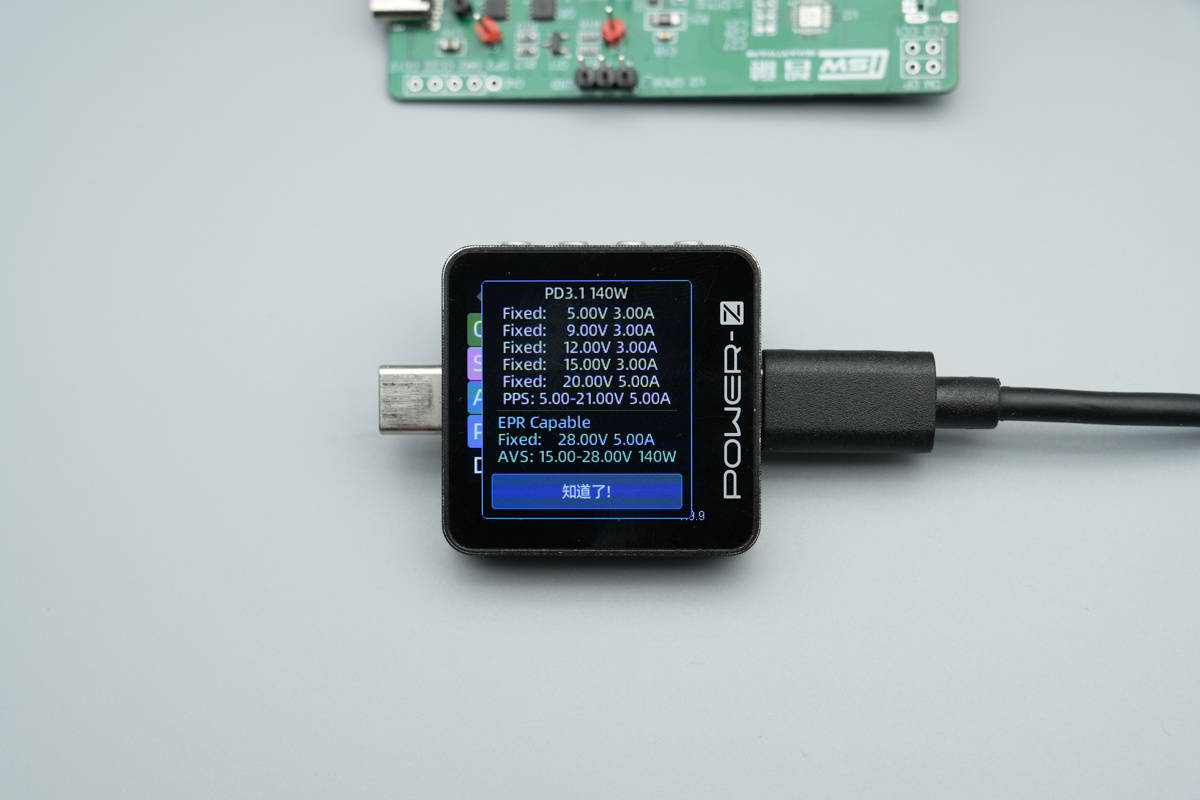

PDO报文方面，同样具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A五组固定电压档位，支持5-21V/5A 一组PPS电压档位，支持AVS 15-28V 140W快充档位。

然后同时接入 C1/C2 两个接口，使用 ChargerLAB POWER-Z KM003C 读取双口功率分配情况。实测双口同时接入可分别独立完成 PD 协商，采用 65W + 65W 的功率分配策略。

智融科技 SW3578 100W 2C1A快充方案demo

除上述这款方案，智融科技还带来了一款2C1A三个接口配置的方案，该方案同样基于SW3578，无需外加 Buck 控制器既可实现多口独立快充。

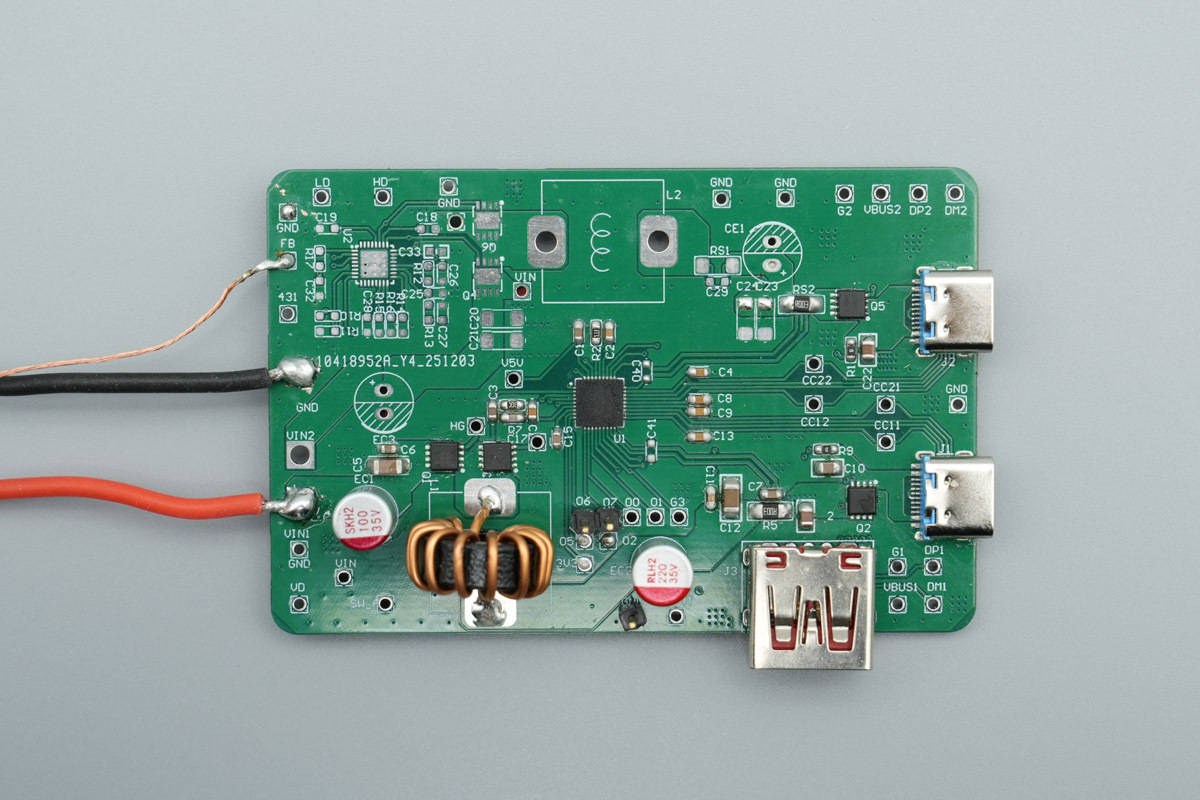

从实际方案上来看，方案中间大的芯片就是智融SW3578，周边仅有降压电感、同步降压管与VBUS开关管这些功率级外围，非常简单就能完成从母线到快充输出电压的变换与调节。

这样一来整机 BOM 成本会明显更低，PCB 也更容易做小，双口/三口的控制逻辑也更集中，调试与量产一致性会更好。

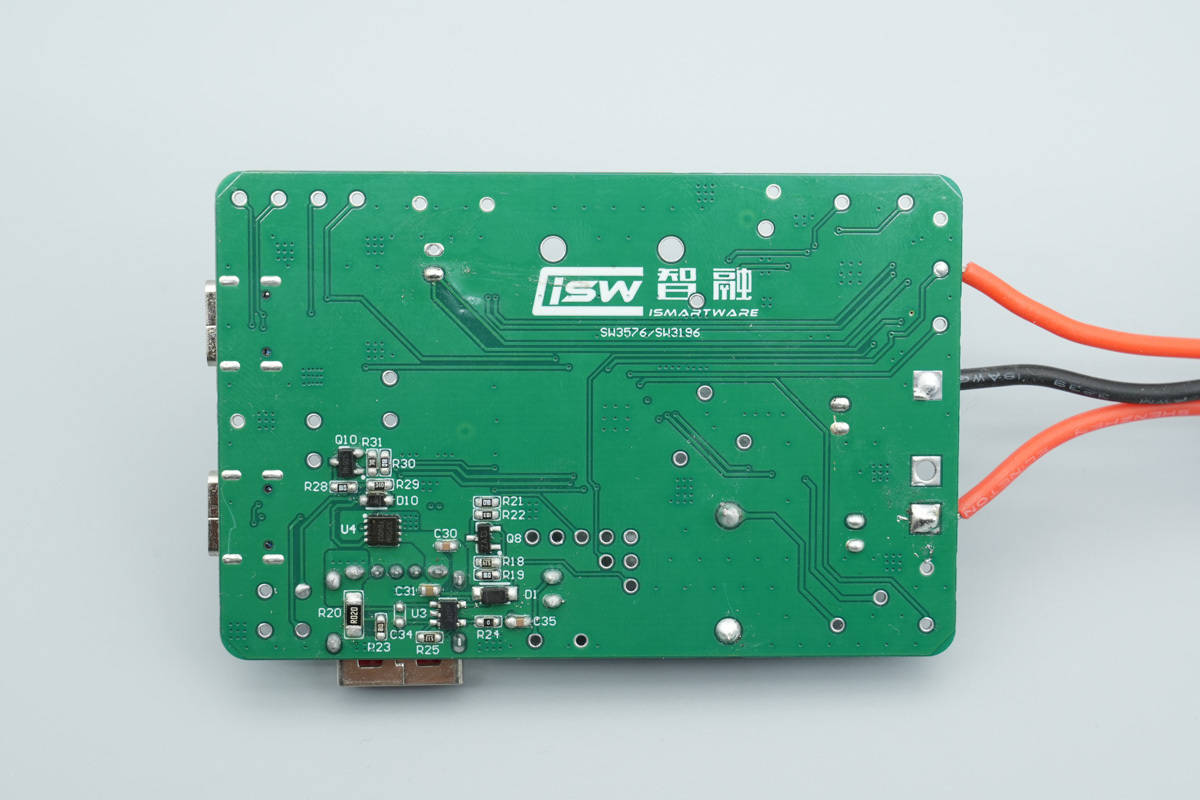

方案背面也非常干净，没有芯片，下面是USB-A口的VBUS开关管。

协议测试

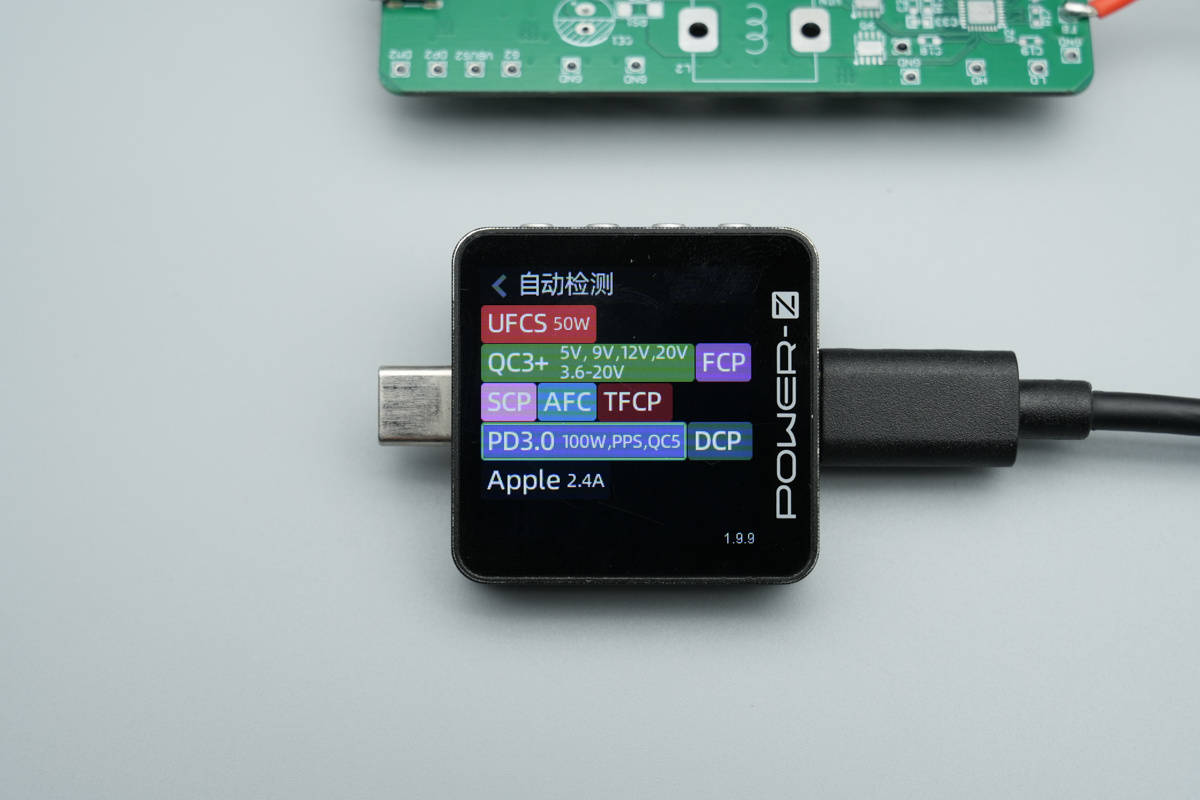

使用ChargerLAB POWER-Z KM003C测得该方案输出端C1接口支持UFCS、PD3.0、FCP、SCP、AFC、QC3+、DCP、AFC、Apple 2.4A等快充协议。

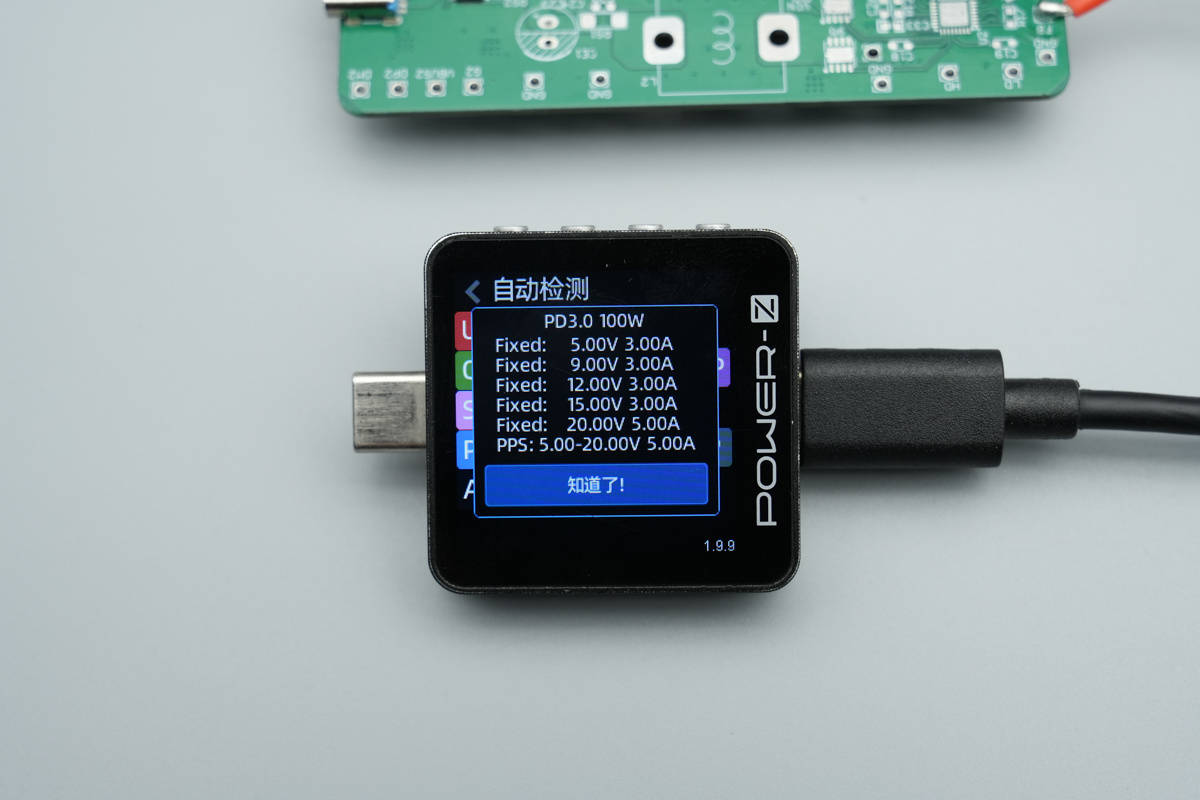

PDO报文方面， 具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A五组固定电压档位，支持5-20V/5A 一组PPS电压档位。

UFCS快充具备 4-12V3A和12-20V2.5A两组电压档位。

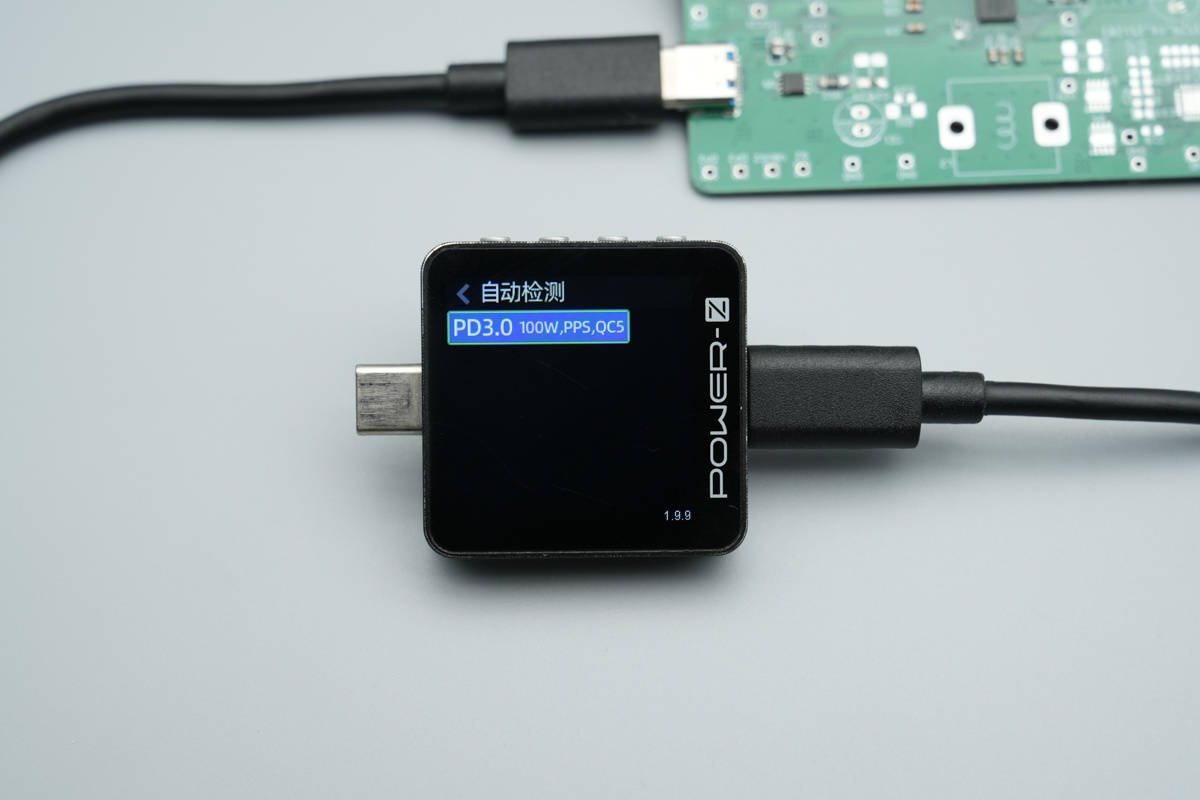

USB-C2接口测得支持 PD3.0、PPS、QC5快充协议。

PDO报文方面，同样具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A五组固定电压档位，支持5-20V/5A 一组PPS电压档位。

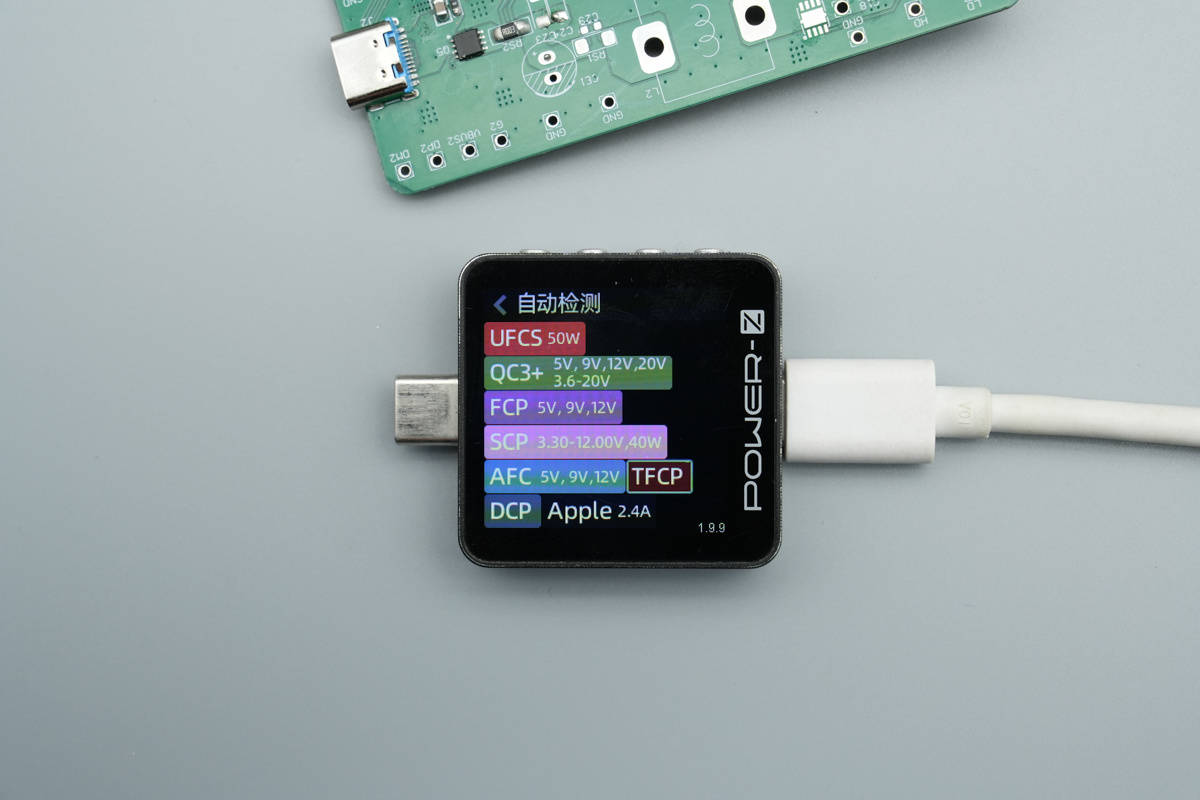

最后测得 USB-A 接口支持UFCS、FCP、SCP、AFC、QC3+、DCP、AFC、TFCP、Apple 2.4A等快充协议。

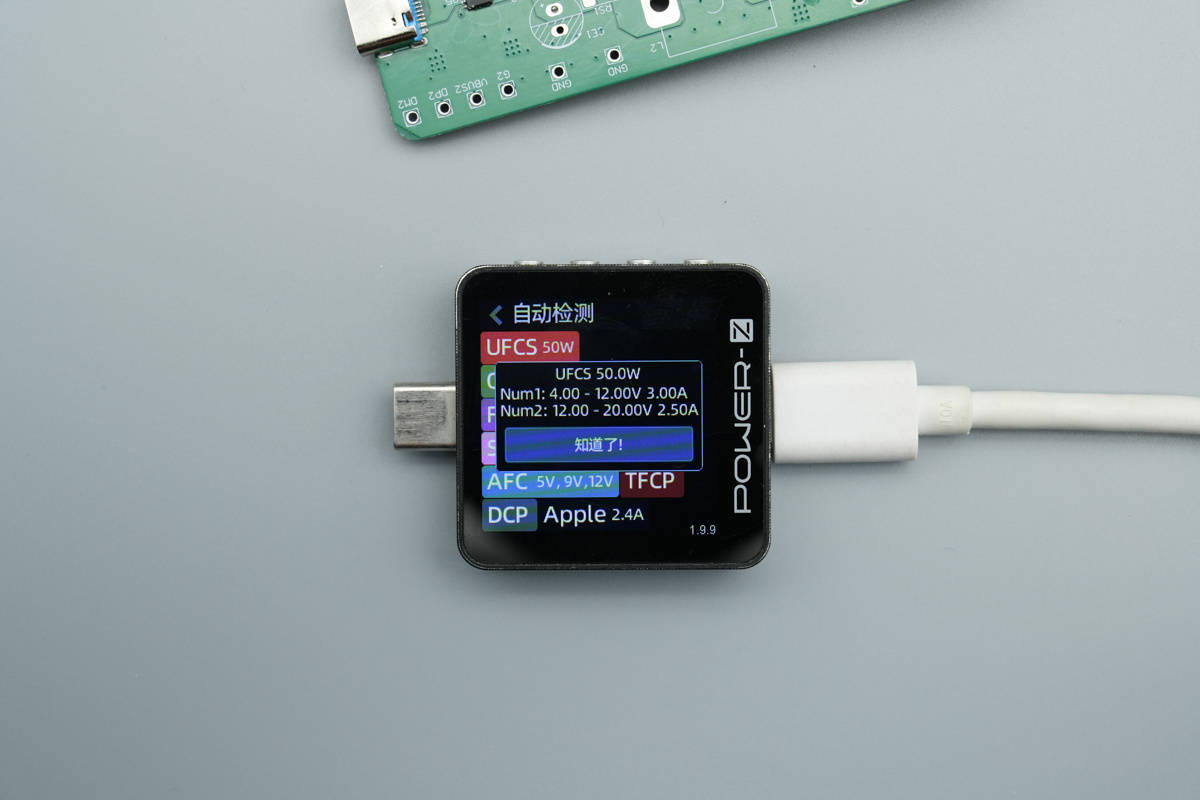

UFCS快充同样具备 4-12V3A和12-20V2.5A两组电压档位。

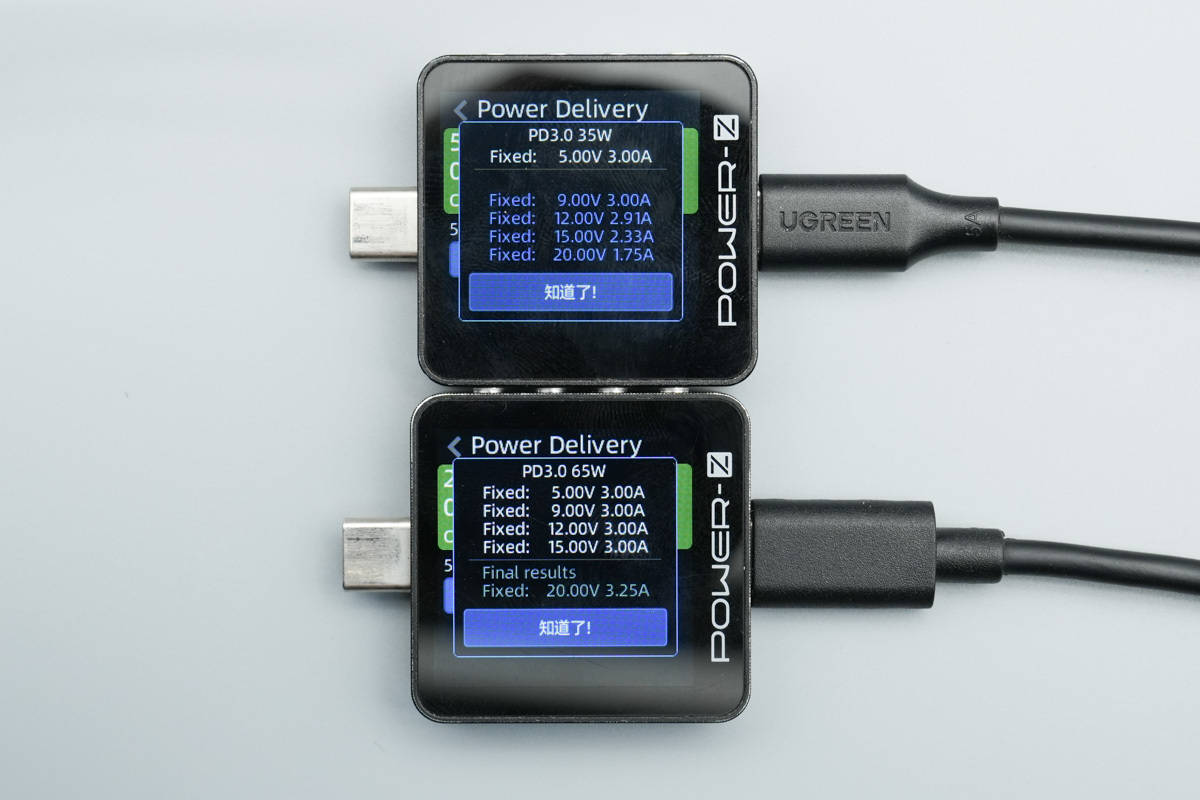

然后同时接入 C1/C2 两个接口，使用 ChargerLAB POWER-Z KM003C 读取双口功率分配情况。实测双口同时接入可分别独立完成 PD 协商，采用 65W + 35W 的功率分配策略。

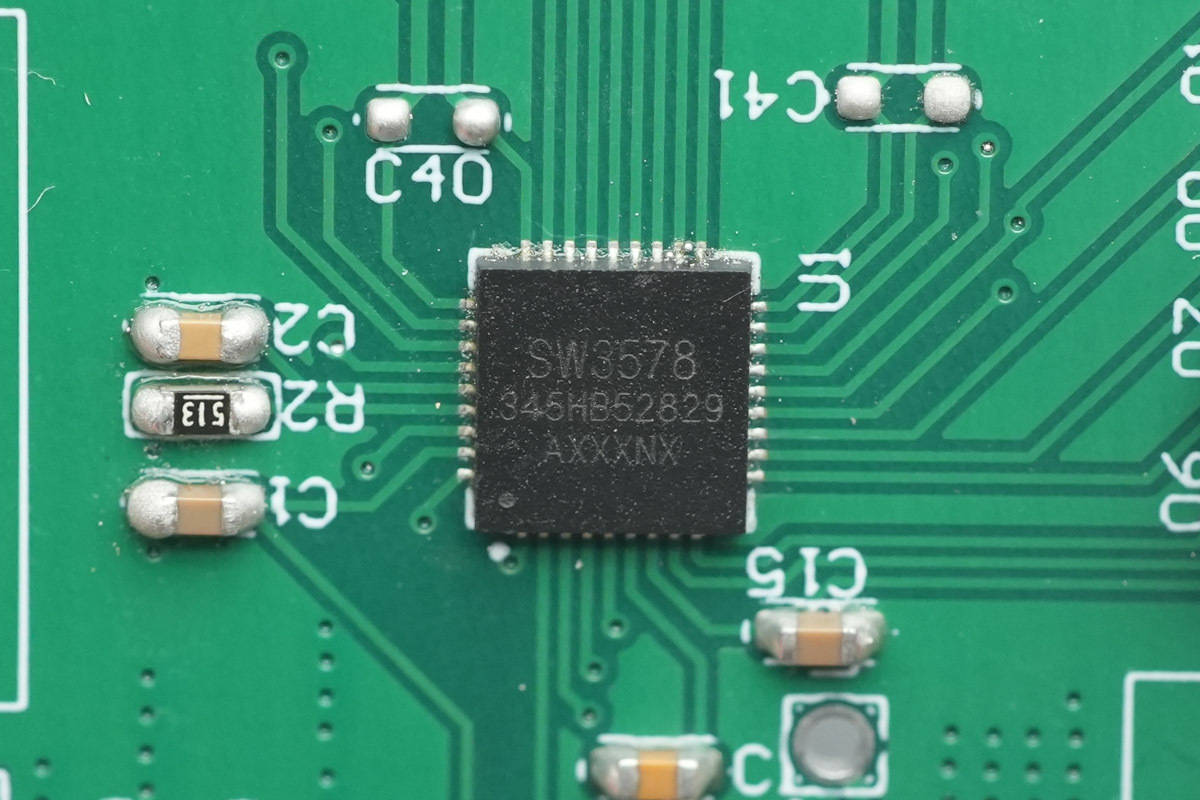

接下来也简单介绍一下这款方案的核心芯片，智融科技SW3578降压协议芯片，正是这颗芯片实现了多口独立快充且无需外加 Buck 的极简设计。

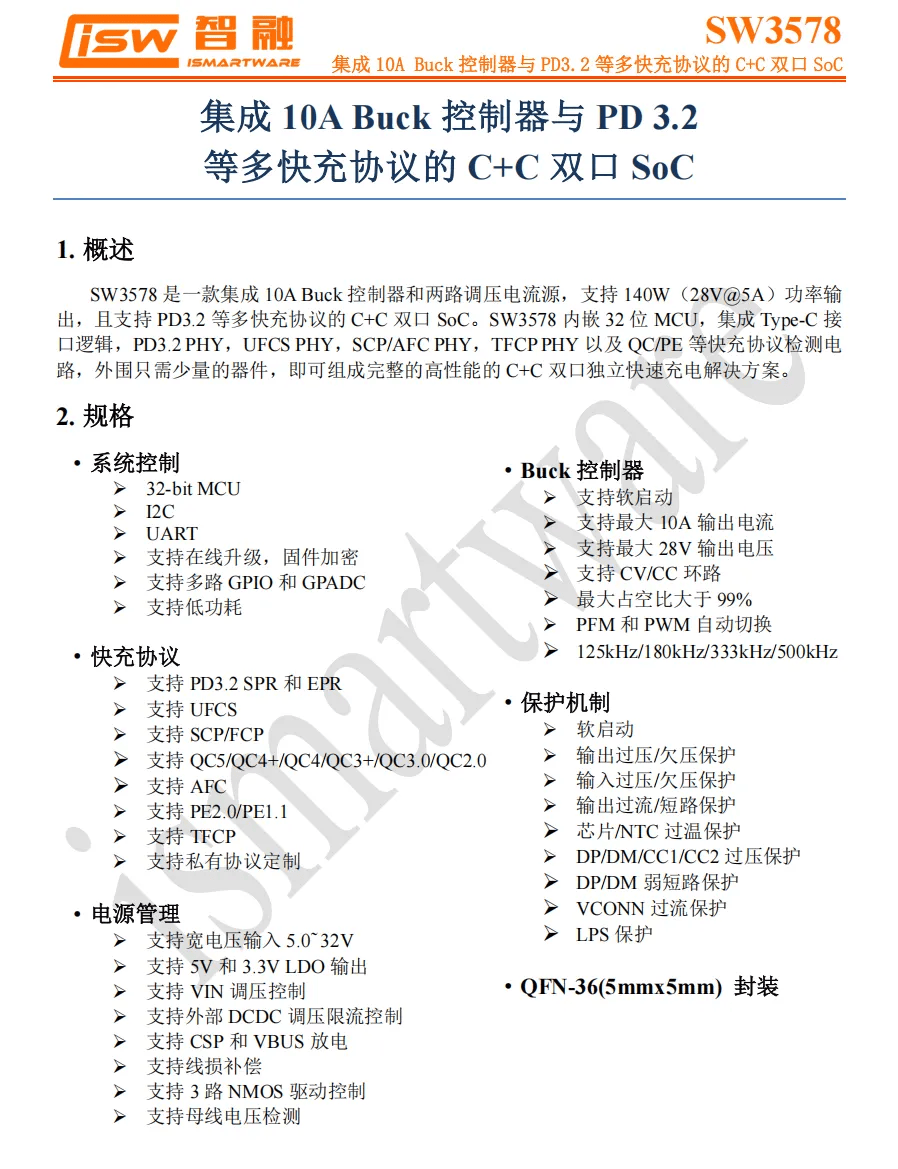

智融科技SW3578

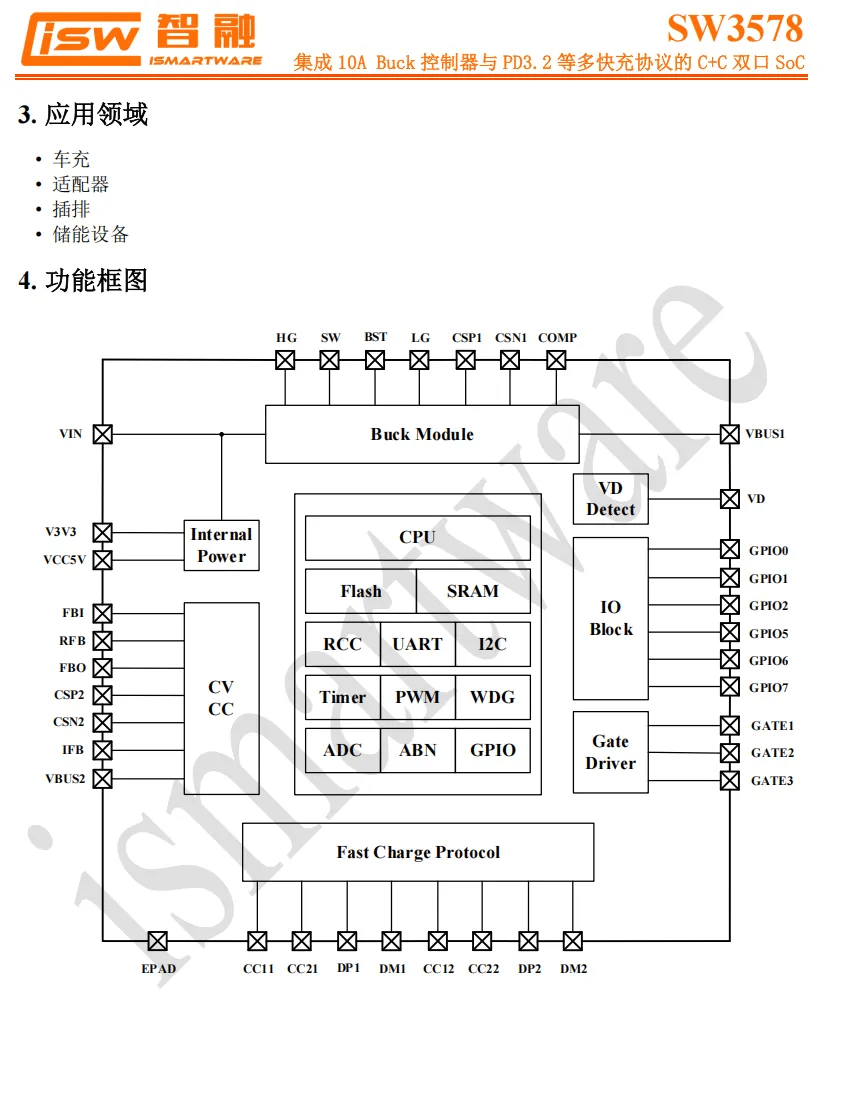

SW3578 是智融科技最新推出的一款高集成度降压协议芯片，支持单芯片两路独立C口快充，并支持扩展为2C1A输出，可实现最高 28V/5A 140W 输出，而且均不需要外加降压控制器，是目前市场上少有的能单芯片解决大功率多口快充痛点的旗舰级芯片。

SW3578 内部集成32bit MCU 并集成双路独立的Type-C 逻辑，支持 PD3.2 SPR AVS、PD3.2 EPR AVS、UFCS、SCP/FCP、QC5/4+/4/3+/3.0/2.0、AFC、PE2.0/1.1、TFCP 等多种快充协议，并支持私有协议定制。

SW3578 内置 10A 高效率开关降压变换器，采用外置双 N 功率管，支持母线实时调压功能，同时额定输出电流可达 10A，开关频率可在 125/180/333/500 kHz 四个档位之间配置，并支持轻载 PFM/中重载 PWM 的自动切换，最大占空比＞99%。

SW3578 支持4.5-32V 宽输入电压，支持三路 NMOS 驱动控制，使该芯片既能直挂车载电源母线，也便于与外部功率路径或二级 DC/DC 搭配实现更复杂的供电拓扑。

SW3578 支持为两路 C 口分别提供 CC/DP/DM、VBUS 检测与放电、独立电流采样和独立功率通路控制，配合内部 DAC 与环路 CV/CC 即可在单芯片内完成端口级功率分配、限流和电压编程。同时该芯片两路端口均支持高边采样，既适配 28 V/5 A 等高压大电流输出，又能在长线缆或细线材产生显著压降时，通过更准确的到端电流/电压判断进行电压微调和限流动作，减少掉档与重复协商。

同时为方便整机控制与平台化复用，SW3578 内置 32bit MCU，提供 I²C/UART 等数据通信接口，支持固件加密与 OTA 在线升级，支持18路可复用 GPIO，以及 12bit ADC，待机电流典型仅60 µA，可实现更细致的状态监测、按需点亮与低功耗待机。SW3578 采用 QFN36 封装，适用于多口快充适配器、智能车充、智能插排等充电设备。

充电头网总结

智融科技推出的这两款 SW3578 多口快充方案得益于 SW3578 芯片的超高集成度，该方案打破了传统多口快充需要外挂独立 Buck 控制器的必要，仅需极少的外围功率器件即可实现多口独立快充，这非常有效的降低了 BOM 成本，也让产品的一致性得到了有效的保障。

从方案实测来看，支持 UFCS、PD3.1/PD3.0、PPS、QC 等主流快充协议，双口同时接入时均可实现独立快充输出，很好的覆盖了从手机、平板到笔记本电脑的多种充电场景。
