示波器是电子测量的核心工具，而差分探头作为示波器与被测电路的“桥梁”，选型直接决定测量精度。面对不同幅值、频率、噪声环境的信号，选对差分探头能避免失真、减少成本浪费，下面结合被测信号核心特征，拆解选型要点，工程师新手也能快速上手。

一、先搞懂：什么时候需要用差分探头？

• 区分信号类型：单端信号（以地为参考）用普通单端探头即可；差分信号（无固定参考点，测两点电位差）必须用差分探头。

• 差分探头核心优势：抑制共模噪声（如电源噪声、地弹干扰），可衰减千倍以上，适合浮地、高压、强干扰场景，避免测量失真。

二、选型核心：按被测信号特征匹配探头参数

（一）按信号幅值，选电压范围与衰减比

• mV级微小信号（如高速总线抖动）：选低衰减、高灵敏度有源差分探头。

• 数十V常规信号（如普通数字总线）：选常规有源差分探头。

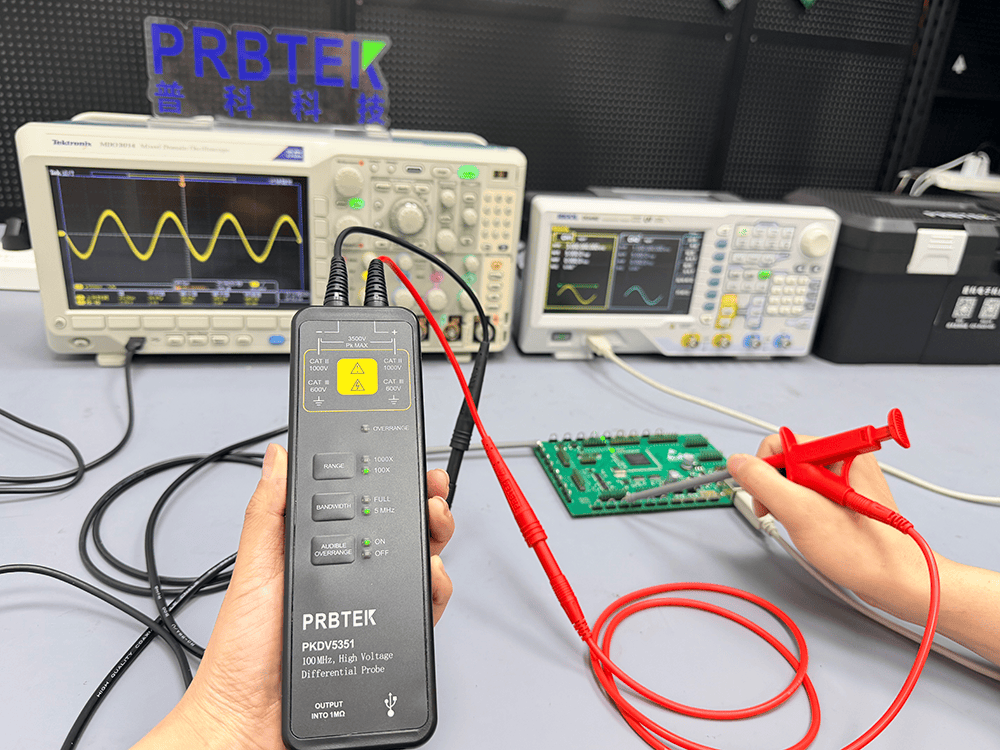

• 数千V至数十kV高压信号（如开关电源母线）：选带安全隔离的高压差分探头，符合CAT安全等级。

• 衰减比技巧：1:1灵敏度高（适合微小信号），100:1测量范围大（适合高压信号），需匹配示波器输入范围，且探头电压额定值覆盖信号最大幅值+瞬态过压。

（二）按信号频率，选带宽与上升时间

• 带宽匹配：探头带宽≥3×被测信号最高频率；数字信号一致性测试（如眼图）需≥5×时钟频率。

• 上升时间：探头上升时间＜被测信号上升时间1/3~1/5，避免脉冲边沿模糊，适合高速跳变信号。

• 类型适配：无源探头（带宽＜100MHz，适合低频）、有源探头（带宽可达6GHz，适合高频）、高压探头（带宽低，适合低频高压）。

（三）按噪声环境，选共模抑制比（CMRR）

• CMRR数值越高，抗干扰越强，需关注“目标频率下的CMRR”（高频时CMRR会衰减）。

• 强干扰环境（如变频器附近）：选高频段CMRR≥60dB的有源差分探头。

• 普通实验室环境：选CMRR≥40dB的无源差分探头即可，降低成本。

（四）按信号类型，选探头类型与连接方式

• 探头类型：无源（无需供电、低成本，适合低频低压）、有源（需供电、高带宽，适合高频高速）、高压（隔离设计，适合高压场景）。

• 连接方式：狭小空间选小型化可更换前端探头；长期固定选焊接式；高频选SMA接口；通用场景选BNC接口，注意正负端等长走线。

（五）按测量精度，选输入阻抗与负载效应

• 探头输入阻抗需远高于被测电路输出阻抗，输入电容尽可能小（高频测量更关键）。

• 高频高精度测量：选有源差分探头（输入电容约1pF），降低负载效应；高阻抗电路需缩短探头引线，避免信号失真。

三、典型场景选型实例（直接套用）

• 高速数字总线（PCIe、USB4）：有源差分探头（带宽≥5×时钟频率，CMRR≥60dB，输入电容≤1pF），适合眼图、抖动分析。

• 开关电源：母线电压用高压差分探头（耐压≥2×母线峰值，带宽≥10MHz）；栅极驱动用有源差分探头（带宽≥100MHz）。

• 三相电力系统（380V）：高压差分探头（耐压≥2kV峰值，带宽≥1MHz，CAT III等级），支持谐波分析。

• 汽车电子（CAN总线）：有源差分探头（带宽≥100MHz，CMRR≥60dB），适配恶劣电磁环境。

四、选型误区与使用注意事项

（一）常见误区

• 盲目追求高带宽、高CMRR，忽略实际信号需求，造成成本浪费。

• 只看标称参数，忽略安全隔离等级（高压场景）、CMRR频率特性（高频场景）。

• 用单端探头测量浮地差分信号，导致失真甚至损坏设备。

（二）使用注意

• 测量前校准探头，定期（6-12个月）做第三方校准，确保精度。

• 高压测量需佩戴绝缘装备，禁止带电插拔测试线，破损探头立即停用。

• 优化连接：用差分线缆，缩短引线，确保示波器接地电阻≤4Ω，减少干扰。

选示波器差分探头，核心是“信号适配”，不用盲目追求高端型号。立足被测信号的幅值、频率、噪声等需求，兼顾精度、安全与成本，就能选出最适合的探头，让测量更精准、高效。
