1. 作品简介
2. 在项目开发过程中，有时会用到标准电流源，来测试产品性能指标，例如4-20mA采样电路、交流电流互感器采样电路，市面上的信号源多为电压输出型，电流型的价格又比较高，萌生出制作一个标准电流信号源。采用STM32微控制器作为控制单元，通过SPI接口控制数模转换器产生标准电压信号，然后通过模拟量转换电路转换为电流信号输出，分为DC模式、AC模式，电流信号的大小为-200mA~+200mA。接口采用WIFI模块与PC机进行通信，能够设置电流信号模式、频率、幅值。
3. 在此项目中，用到的主要芯片如下：STM32G473CBT6、AD5449、ADR01、CA-IS3741HW、OPA2277、OP1177、TIP42C、TIP41C等，主要用到的成品板卡NUCLEO-G491RE、STLINK-V3MODS、ESP-01S(WIFI)功能。
4. STM32G473CBT6具有Arm®32位Cortex®-M4 CPU，带FPU，频率高达170 MHz,带有213 DMIPS、MPU和DSP指令,拥有512 KB闪存和 96 KB SRAM，具有CAN、SPI、I2C、USART等多种外设。这里使用这颗芯片，主要注重SPI速度和运行频率，可以对波形进行快速计算并通过SPI接口更新到DAC。
5. AD5449为数字到模拟转换芯片，具有12位分辨率，50 MHz 串行接口，2.47 MSPS 更新速率。
6. ADR01为高精度参考电压源，3ppm/°C 典型值，为DAC提供稳定参考电压。
7. CA-IS3741HW为高速四通道数字隔离器，信号传输速率从 DC 到 150Mbps，5.0kV的隔离耐压值。
8. OPA2277、OP1177为高精度低温度系数运算放大器，提供模拟信号的相互转换。
9. TIP42C、TIP41C为功率三极管，提供输出电流能力。
10. NUCLEO-G491RE主要扩展了按键和显示功能，其特点如下：
11. •LQFP64或LQFP48封装中的STM32微控制器
12. •与ARDUINO®共享1个用户LED
13. •1个用户和1个重置按钮
14. •32.768 kHz晶体振荡器
15. •板连接器：
16. –ARDUINO®Uno V3扩展连接器
17. –ST morpho扩展引脚头，可完全访问所有STM32 I/O
18. •灵活的电源选项：ST-LINK USB VBUS或外部电源
19. •具有USB重新枚举功能的板载ST-LINK调试器/编程器：
20. STLINK-V3MODS为仿真调试器，为核心控制器提供调试功能。
21. ESP-01S为wifi转UART模块，提供方便的WiFi连接功能。

1. 主功能板

1. 按键与显示板

1. 仿真器
2. 系统框图

此项目的设计思路如下图所示：

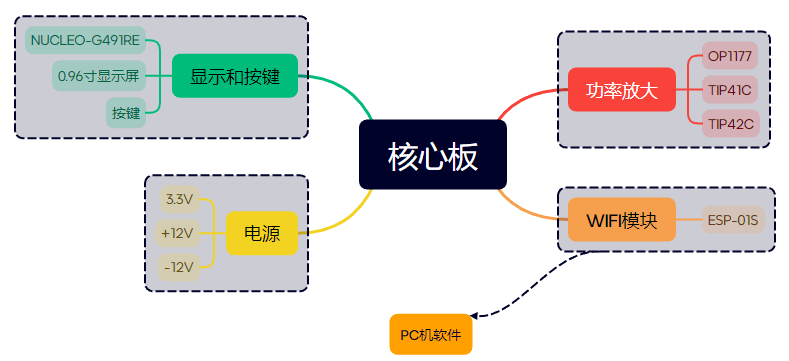

总体框架图

核心板框架图

核心板作为整个设备的核心，计算输出波形的数字量，并通过SPI控制DAC产生想要的电压波形。其外部接口主要包括SPI接口扩展DAC芯片，USART与WIFI模块，USART与按键和显示功能板，核心控制芯片由STLINK-V3MODS提供仿真调试功能。

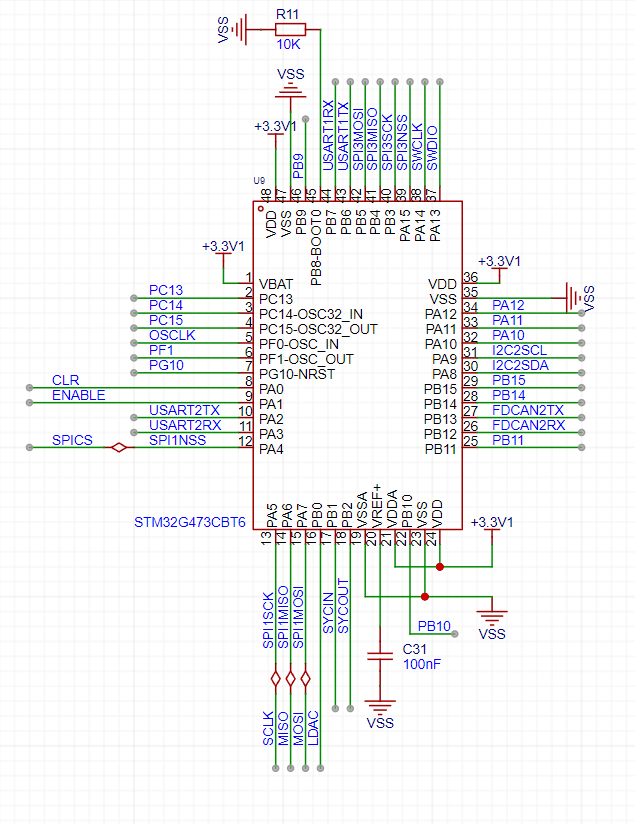

MCU控制芯片外设图

MCU控制芯片外设提供了STM32G473运行必要的接口，包括电源供电端口，芯片启动BOOT引脚选择，其它GPIO的功能引出到H5。

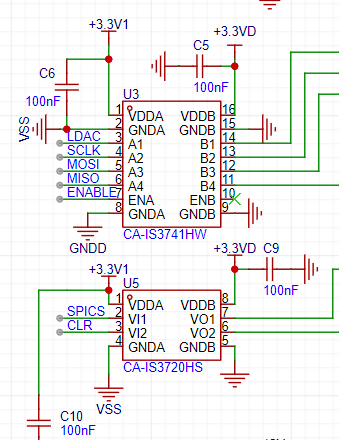

数字隔离端口

高速数字隔离器电路，用于MCU和模拟量之间的隔离，主要是SPI接口隔离，使用了一片四通道和一片两通道隔离芯片。信号传输速率从 DC 到 150Mbps，2.5kV的隔离耐压值。

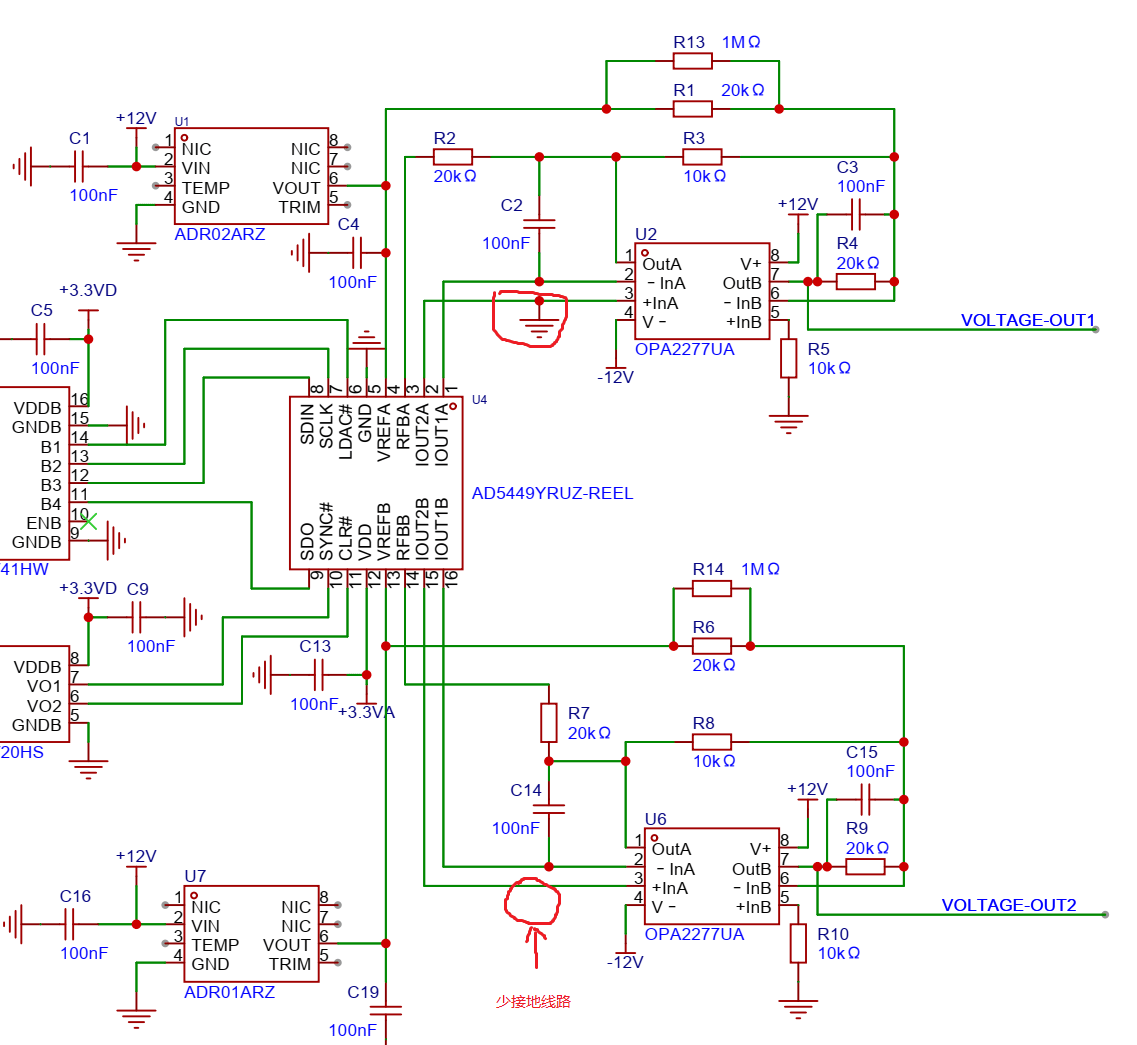

DAC转换图

一片AD5449芯片上有两个DAC，基准电压由ADR01（10V）和ADR02(5V)提供，经两个运放芯片组成双极电压输出。这个电路是按照说明书做的，不应该有什么问题，还是大意了，有两路DAC，一路设计没有问题，一路设计少画了一根线，自己设计的电路图，以表明问题点。

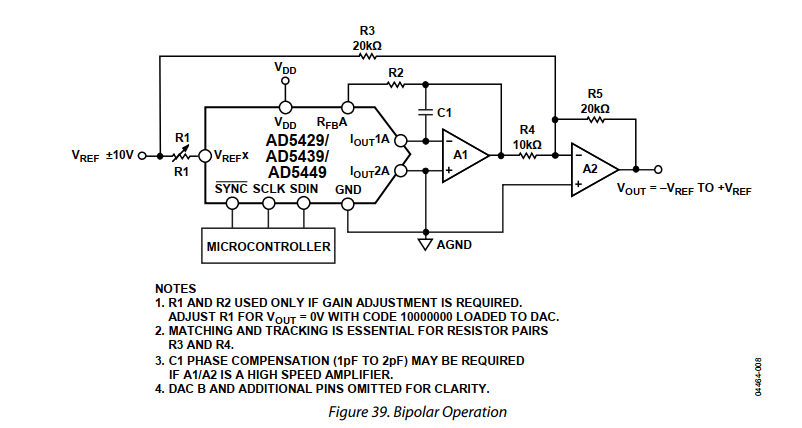

芯片推荐示意图：

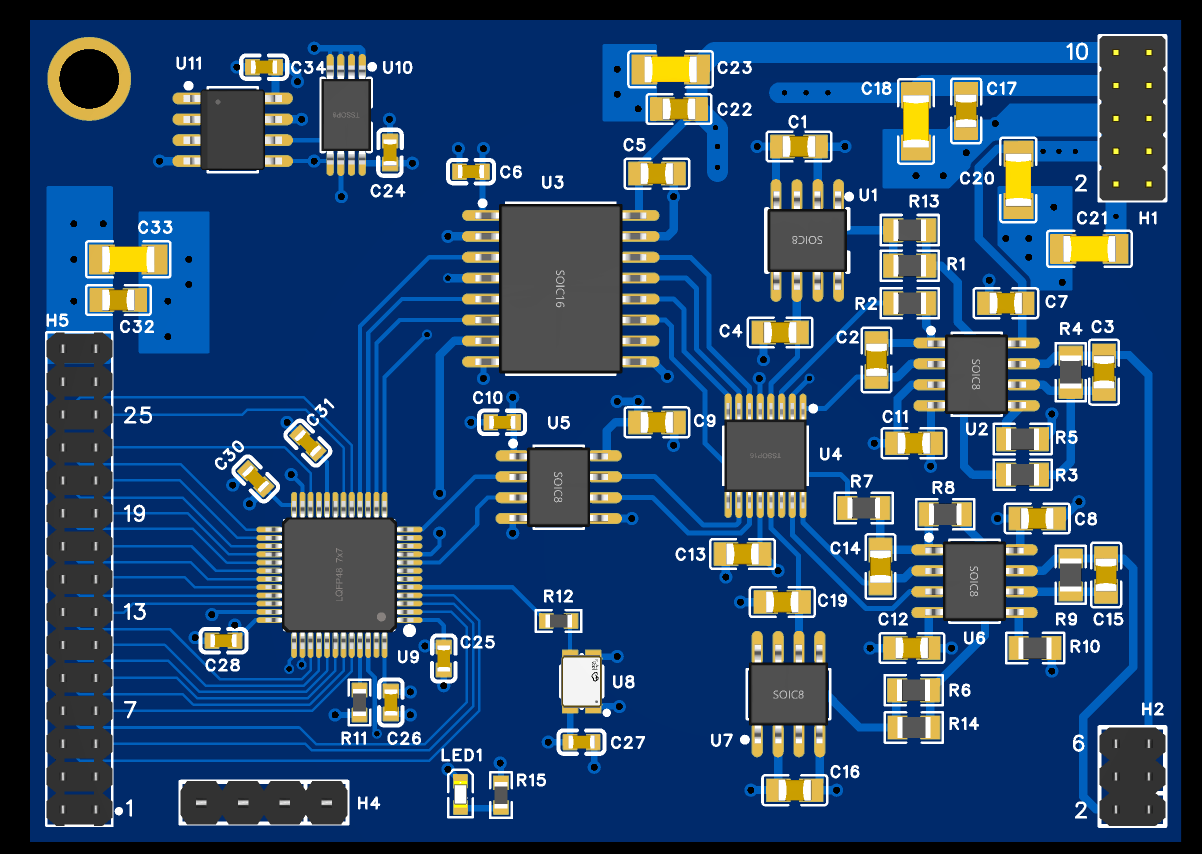

核心板效果图

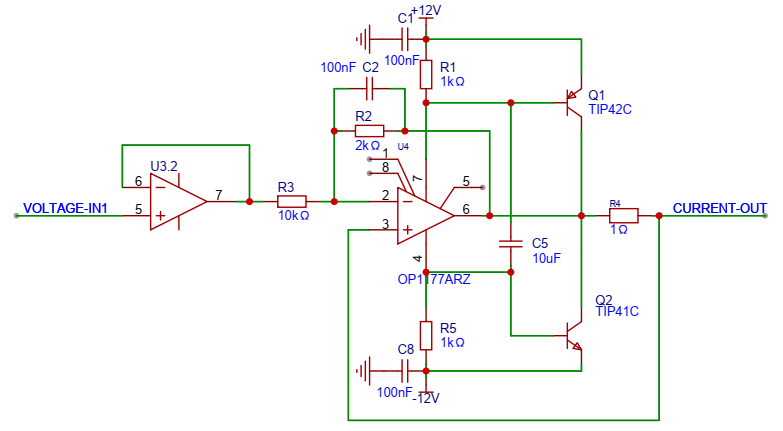

电压转换电流电路

这个电路设计的比较巧妙，这出自于模拟电路书上，经过自己改造的，通过仿真软件进行了试验，这个电路没考虑输出带载的能力，输出电流受负载阻值影响，电路还需要优化。

ESP-01S接口电路

除了供电电源3.3V外，需要复位引脚和使能引脚为高电平，接口对应核心板的USART的接收和发送引脚。按键的功能是用于更新ESP-01S模块的程序。

板载电源

电路板使用多个3.3V，这里为了精度，模拟量、数字量各使用独立的3.3V电源。

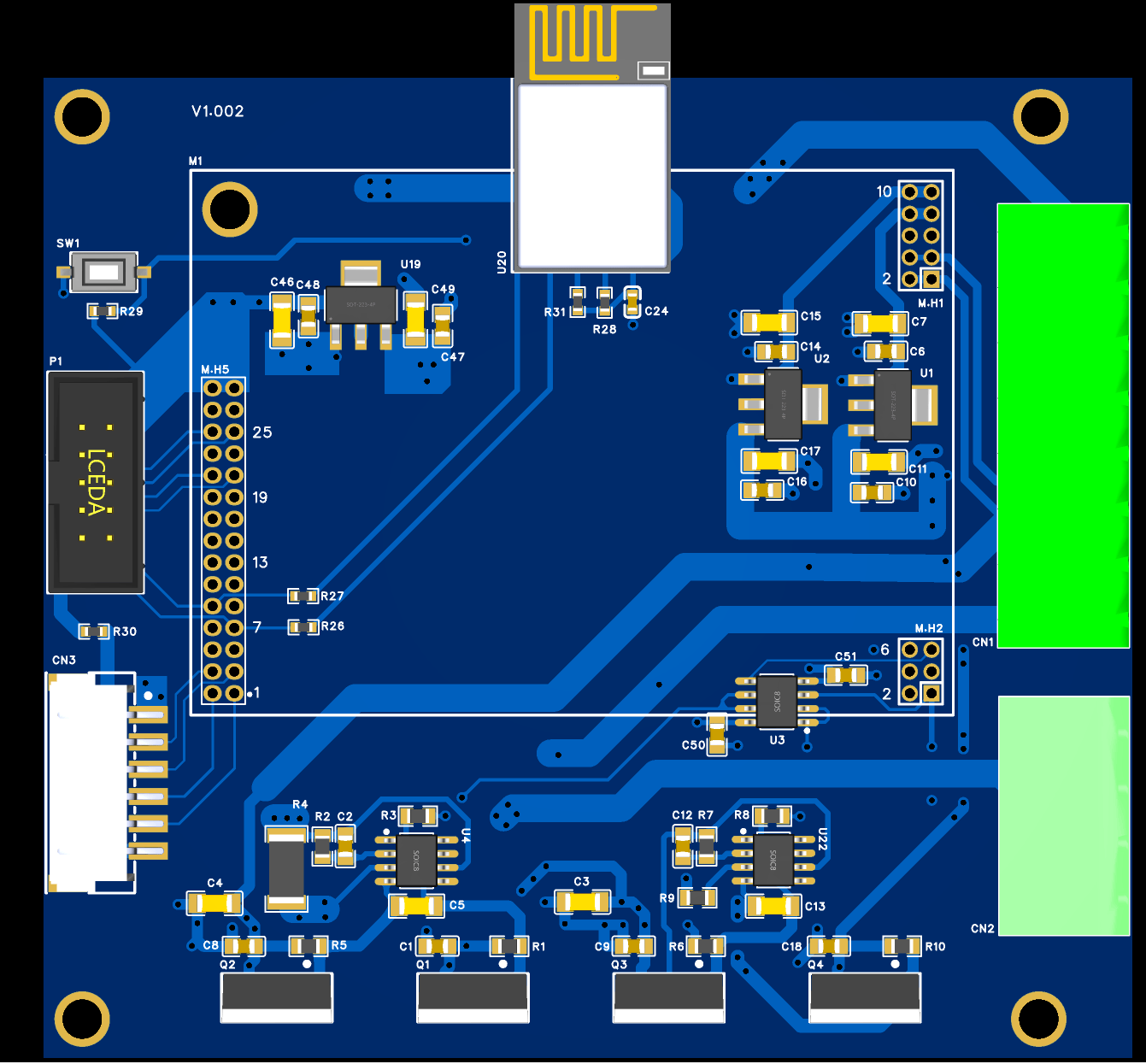

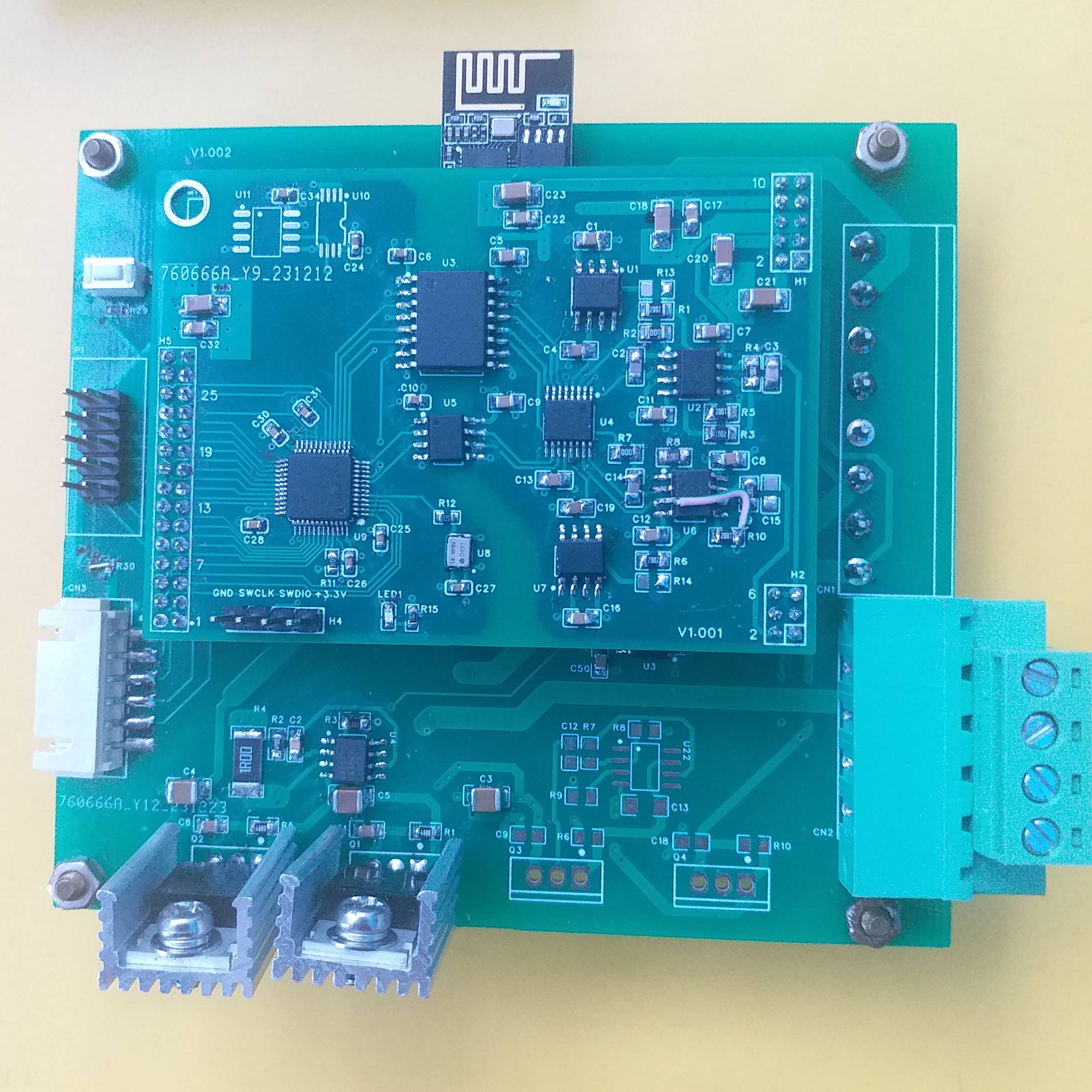

电流转换板效果图

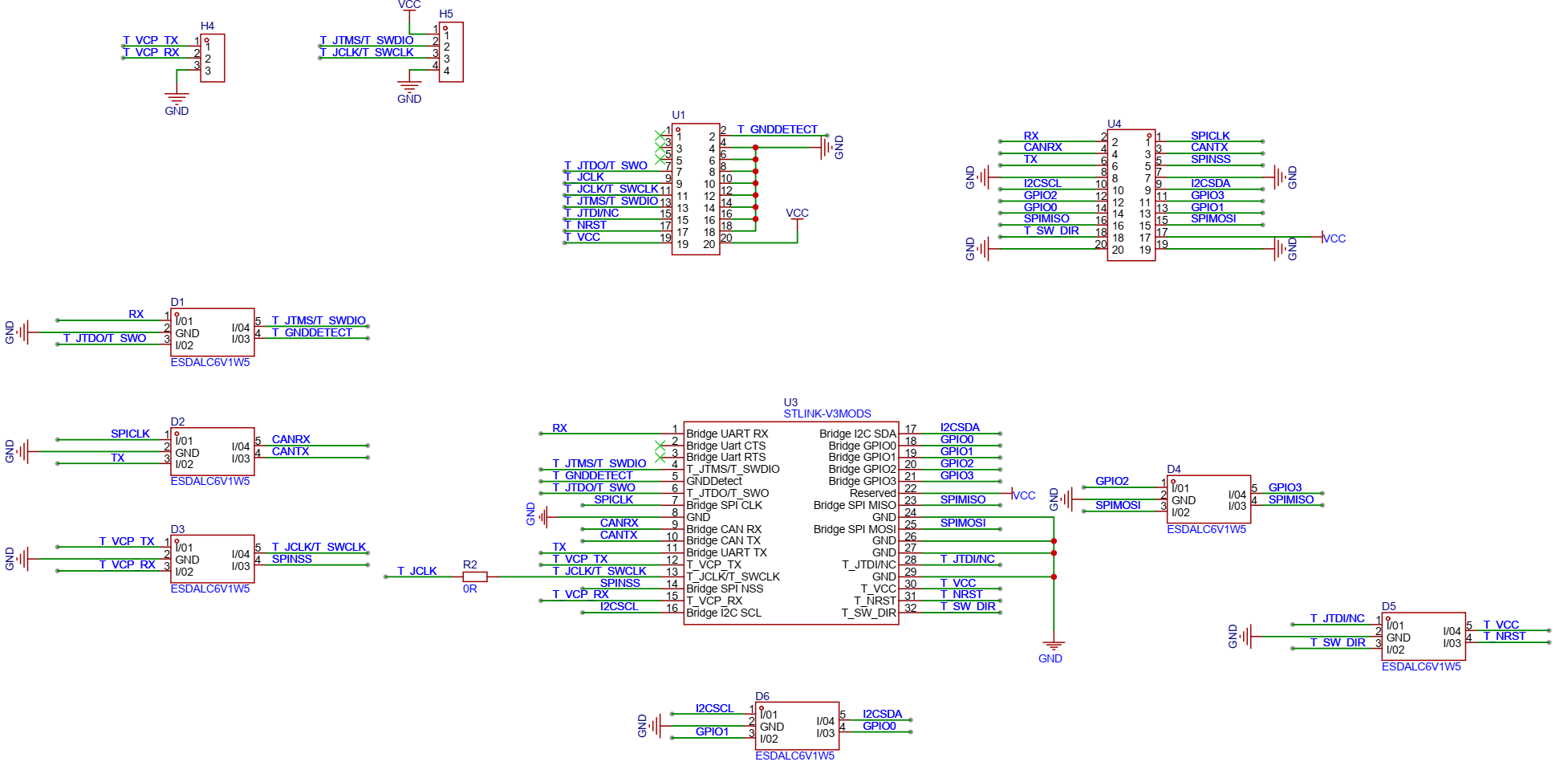

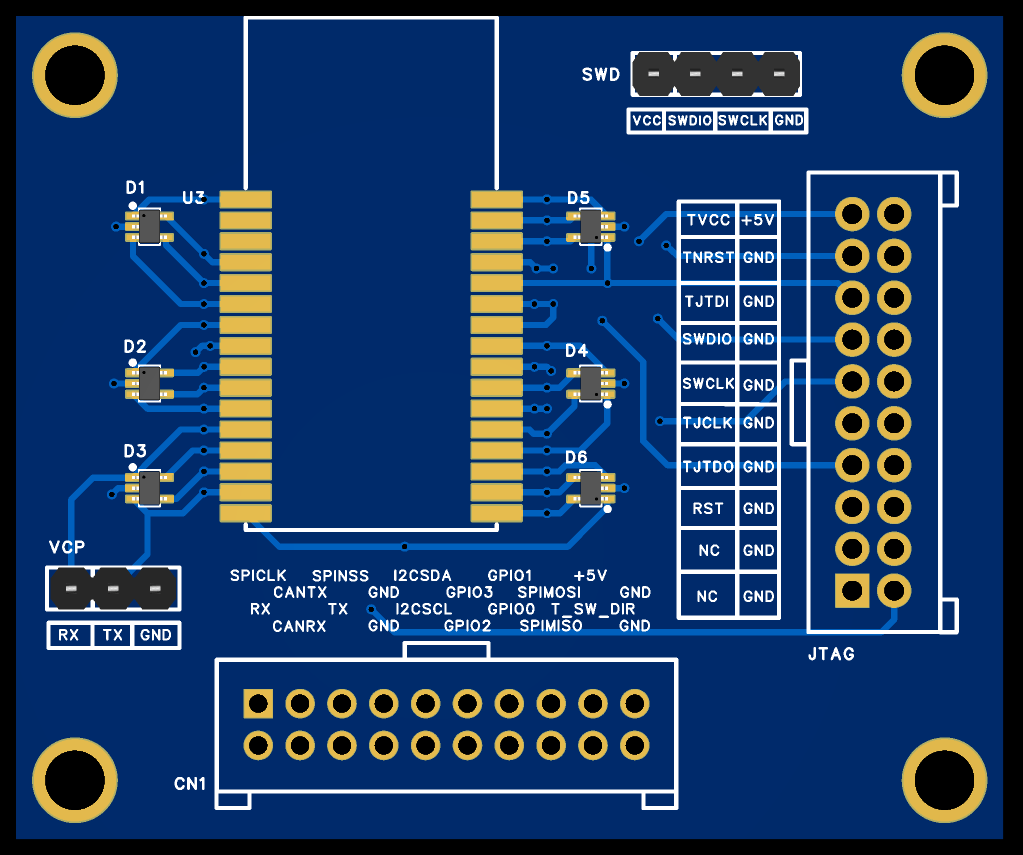

STLINK-V3MODS接口板

STLINK-V3MODS是一个很小的板，当时购买没太在意，回来后发现不能直接使用，根据官方的资料，做了一个接口板，扩展出了SWD、JTAG、虚拟串口，此项目的程序调试仿真，通过这个板的SWD接口完成。配置ESP-01S模块即使用虚拟串口完成，这个板用起来还是挺方便的。

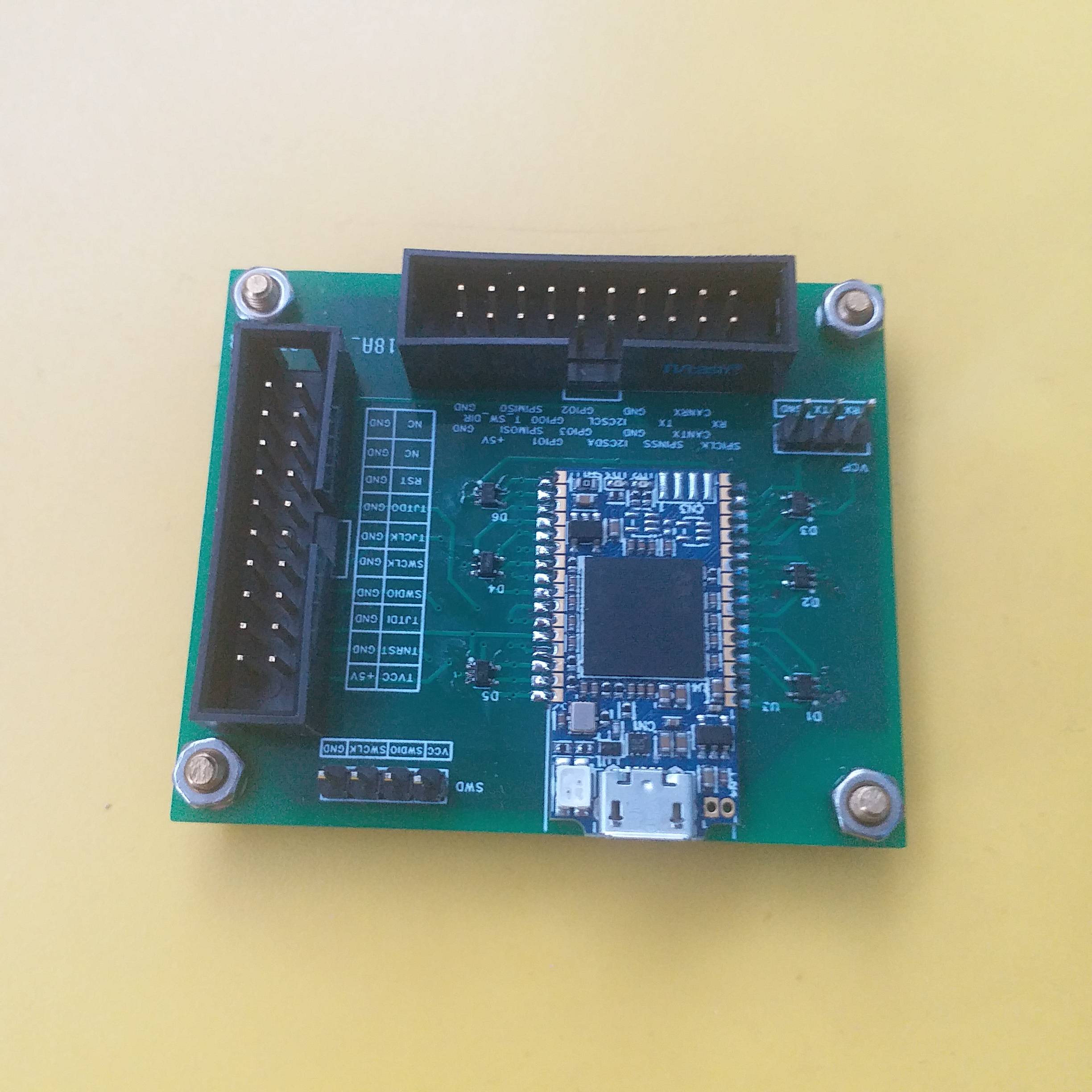

STM32-V3MODS效果图

按键图

旋转编码器

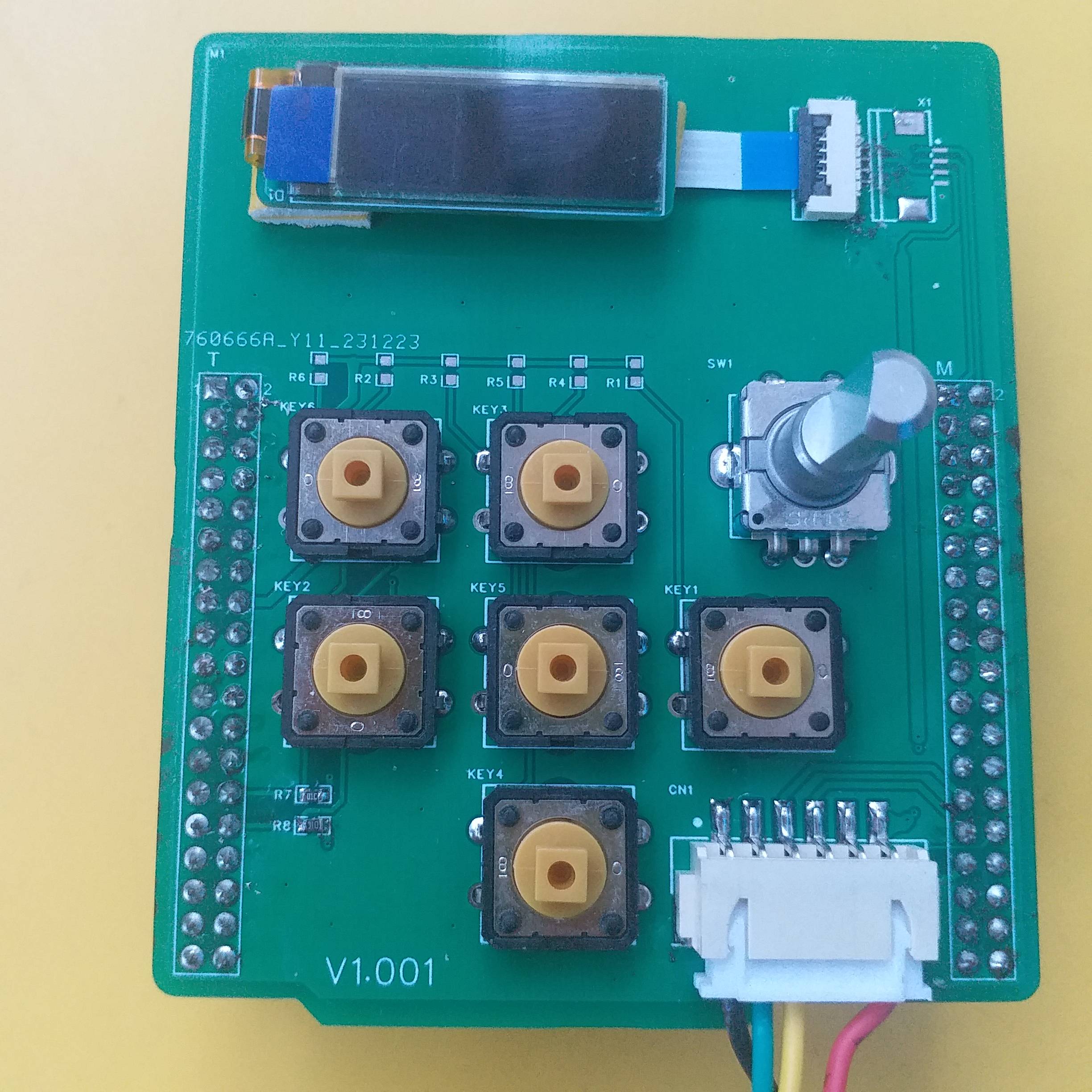

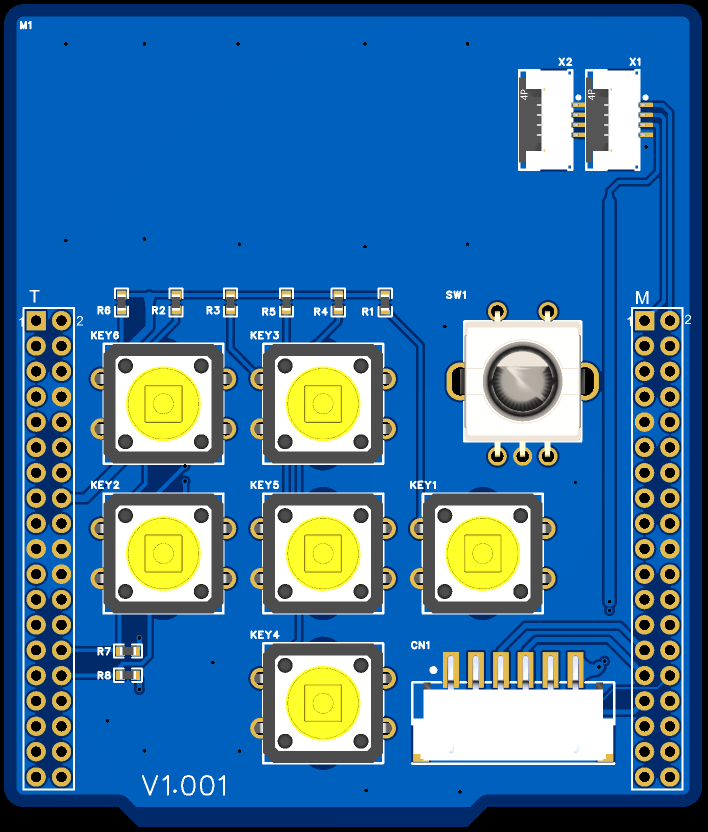

按键显示板效果图

三、各部分功能说明

3.1 按键显示功能

有6个按键和一个旋转编码器，分别对应功能如下所示：

第一行显示：电流设置值，频率值，例如： 300mA 50.00Hz。

点击确定后，第二行出现设置值，反显电流设定值，可以通过左右移动，更改设定值是电流或者频率。

再次点击“+”或“-”后，对设定值进行更改，右侧出现更改幅度。

更改完成后，再次点击确定，更新到第一行，下发设定值到控制板卡。

当PC端设定电流输出值时，设定值更新到屏幕。

按键显示板由NUCLEO-G491RE完成控制，与主板之间通过USART进行通信。

3.2 通信格式

主板通过两个独立的USART分别于按键显示板和WIFI模块进行通信，通信格式相同，如下所示：

起始、命令、结束字符固定，分别为0xAA、0x01、0x55。

频率单位为0.01Hz,即当数值为5000时，实际频率= 5000 * 0.01Hz = 50.00Hz。频率范围为0-66Hz，当频率为0时，代表DC模式，其它数值为AC模式。

幅值单位为1mA,即当数值为200时，实际幅值= 200 * 1mA = 200mA。

3.3 PC端

PC端有个类似服务器的软件，等待设备的连接，当设备启动后，主板进行AT指令，配置ESP-01S模块，连接WIFI路由器，并试图访问TCP服务器，当访问成功时，配置ESP-01S模式为透传模式。此项目的软件由VS2015中的MFC编写，可通过软件设置电流和频率值。

上位机软件界面

3.4 电路仿真

模拟电路的仿真软件很多，像Pspice，Saber软件，据说好用，但是收费，想我这种小白，不需要很强大稳定的功能，只需要简单操作，能够仿真出结果即可，对性能指标要求不是很高，所以选择了ADI公司的LTspice软件，软件的标是凌力尔特，凌力尔特已经被ADI收购了，自从ADI把凌力尔特和美信收购后，感觉ADC和DAC的价格就上了好几个台阶，难道这就是传说中的垄断可控制价格吗，害苦了像我这种电子爱好者了。当然除了LTspice,还可以使用TI公司的TINA-TI，本人没有使用过，所以也不再考虑这个软件了。上学的时候使用过Multisim，Multisim是美国国家仪器（NI）有限公司，需要破解。

综合考虑之后，使用了LTspice软件，，软件不到70MByte,根据版本有所不同，软件还是蛮小的。

电路仿真图 编辑
