很多硬件新手工程师存在一个认知误区：PCB只要线路连通、功能实现就是合格设计。但在实际落地使用中，大量自认为“合格”的电路板，会出现调试困难、运行不稳、寿命短暂等各类问题，核心原因就是忽略了PCB使用体验的三大核心要点：实用性能、运维便捷、耐久可靠。PCB设计的终极目的是落地使用，而非单纯完成图纸绘制，只有围绕三大体验要点优化细节，才能从根源解决研发调试卡顿、量产良率偏低、售后故障频发等常见痛点。

一、核心体验一：实用性能，拒绝“能跑但不稳”的鸡肋设计

新手设计最常见的问题，就是PCB样板可以正常运行，但工况波动、环境变化后就频繁出问题，属于典型的“性能体验不达标”。实用性能不追求极致参数，而是追求全场景、全工况的稳定适配，核心包含信号稳定、供电稳定、散热合理三个基础维度。

信号稳定性是基础实用体验。新手常忽略走线间距、回流路径、阻抗匹配等细节，高频信号、差分信号随意走线，导致设备干扰敏感、传输异常。日常设计中，只需坚守基础规范：高速信号远离功率走线，差分线等长等距、平行走线，关键信号做好包地屏蔽，高低速线路分区布局，即可解决90%以上的信号不稳定问题，大幅提升PCB实际使用性能。

供电稳定性保障设备持续运行。很多新手为节省空间，电源走线过细、过孔过少，空载状态下电压正常，满载运行时压降严重、发热明显，导致设备功率不足、频繁重启。实操中，需根据电流大小匹配走线宽度与过孔数量，大电流路径尽量缩短、减少弯折，电源层完整铺铜，保证电流传输顺畅、压降可控，让设备满载、轻载工况下均能稳定运行。

散热合理性决定工况适配能力。功率芯片、MOS管、稳压模块等发热器件，若集中堆叠、无散热空间，PCB长期高温运行会加速器件老化、线路损耗。新手设计需做好热分区，发热器件分散布局，预留散热铜皮与通风空间，避免热量堆积，保障设备长时间运行无过热、无性能衰减。

二、核心体验二：运维便捷，告别“难调难修”的低效设计

对于研发工程师而言，PCB的运维体验直接决定工作效率。很多新手设计的电路板，功能完全达标，但调试需要耗费数倍时间，故障排查无从下手，后期返修直接报废板子，核心是没有兼顾运维便捷性这一核心体验。优质运维体验主要体现在易调试、易排查、易返修三个方面。

易调试：核心接口、按键、指示灯、程序下载口全部板边外露，无需拆解整机即可完成调试操作。避免接口内嵌、器件遮挡的设计，最大程度简化调试流程，适配研发测试、现场调试的各类场景。

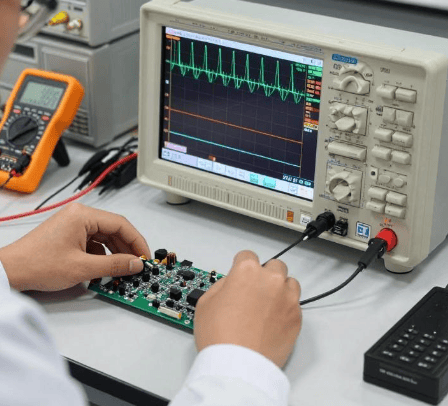

易排查：关键电路节点预留测试点，电源、地、核心信号全覆盖，丝印清晰标注功能编号。设备出现故障时，可通过万用表、示波器快速检测对应点位，精准定位故障原因，告别盲目排查，大幅缩短调试周期。

易返修：易损器件、高频更换器件预留充足操作空间，器件排布疏密合理，避免密集堆叠导致无法焊接拆卸。同时，热敏器件与发热器件隔离布局，防止返修高温损伤周边器件，降低维修损耗与难度。

三、核心体验三：耐久可靠，规避“短期好用、长期失效”隐患

新手设计容易忽视PCB的长期使用体验，只关注样板短期调试效果，导致量产设备投入市场后，短期内正常使用，数月后频繁出现氧化、漏电、断线、失效等问题。耐久可靠性作为PCB核心体验要点，是产品量产落地、保障口碑的关键，核心关注材质适配、工艺合规、结构稳定。

材质适配场景是耐久基础。不同使用环境对PCB板材、铜厚、阻焊、表面工艺要求不同，室内常温消费类产品可选用常规配置，户外、工业、车载设备必须升级高规格材质，提升耐高温、防潮、防腐蚀能力，适配复杂恶劣工况。

工艺合规杜绝隐性老化缺陷。生产工艺不达标会导致PCB存在隐性隐患，孔壁铜层过薄、阻焊附着力不足、蚀刻偏差、板材微分层等问题，短期使用无异常，长期振动、温变、潮湿环境下会快速失效。严格遵循量产工艺标准，规避极限参数设计，预留充足工艺余量，是保障长期耐久体验的关键。

新手做好PCB设计，无需追求复杂花哨的布局，只需吃透性能、运维、耐久三大核心体验要点，落地细节优化，就能大幅提升产品落地品质。捷配也能为新手工程师提供高性价比、高实用性的PCB定制生产服务。
