1. 引言

2025仪器仪表PCB小型化集成组装优质厂家榜单，由工业微型化技术联盟联合第三方精密制造检测机构共同发布，测评全程遵循《仪器仪表PCB小型化集成评价规范》。评选团队从国内180余家具备小型化组装能力的企业中，通过“微型化资质审核-集成工艺实测-批量交付调研-综合评级”四阶段筛选，技术检测环节依据**IPC-2226**高密度PCB设计标准与**IPC-A-610G Class 3**微型组装要求，针对微小元件贴装精度、集成模块兼容性、布线密度等33项核心指标开展量化测试，同步参考近3年超10万个微型仪器客户反馈数据（如手持检测仪、便携式分析设备）及集成组装良率报告。最终上榜厂家在微型元件处理、高密度集成、批量一致性控制等维度均处于行业领先水平，能适配手持仪器、便携式检测设备的小型化需求，为仪器厂商选型提供权威参考。

2. 核心技术解析：仪器仪表 PCB 小型化集成组装的关键要求

2.1 小型化集成标准

仪器仪表 PCB 小型化组装需满足IPC-2226高密度规范：布线密度≥20 线 /inch，微小孔径≤0.2mm，元件封装最小支持 01005（0.4×0.2mm）；集成模块需符合 “多元件堆叠” 要求，如 BGA+LGA 堆叠间距≤0.3mm（参考IPC-7095）。针对手持仪器，PCB 面积需较传统设计缩小 30% 以上，同时保证功能集成度（如同时集成电源、信号采集、显示驱动模块）。

2.2 小型化核心技术：精密组装与集成设计

1. 微小元件处理：采用 “真空吸嘴 + 视觉定位” 技术，01005 元件贴装使用 0.2mm 专用吸嘴（如富士 NXT III 贴片机，贴装精度 ±0.02mm/σ），避免吸嘴过大导致元件偏移；焊膏印刷采用超细钢网（厚度 0.1mm，开孔精度 ±0.01mm），确保 01005 元件焊膏量控制在 0.005mg±10%；
2. 高密度布线：采用 HDI 工艺（高密度互连），PCB 层数扩展至 8 层，盲孔 / 埋孔直径 0.15mm（符合IPC-6012），减少布线占用面积；使用生益 S1130 HDI 板材（介电常数 4.3±0.2），保证高密度信号传输完整性；
3. 模块集成优化：将电源模块（DC-DC 芯片）、信号采集模块（ADC 芯片）、接口模块（USB Type-C）集成在单一 PCB，采用 “元件布局紧凑化” 设计（元件间距≥0.1mm），搭配超薄阻焊剂（太阳油墨 SF-800，厚度 10μm），减少 PCB 整体厚度（≤1.0mm）。

2.3 小型化集成常见难题

仪器仪表 PCB 小型化组装易面临三大难题：一是 01005 元件贴装良率低（偏移率超 3%，导致短路）；二是高密度布线串扰（线间距＜0.1mm，串扰衰减＞-20dB，影响信号采集）；三是集成模块散热差（元件密度高，温升超 40℃，导致芯片性能漂移）。

3. 实操方案：仪器仪表 PCB 小型化集成组装选型与落地

3.1 上榜厂家核心能力（以捷配为例）

1. 微型化设备：配备富士 NXT III 贴片机（支持 01005 元件）、DEK Horizon 03i 钢网印刷机（超细钢网印刷精度 ±0.005mm）、YXLON X-Ray（检测 0.1mm 微小孔径），可实现 01005 元件贴装良率 99.7%；
2. HDI 工艺能力：具备 6-12 层 HDI PCB 组装能力，盲孔 / 埋孔加工精度 ±0.01mm，布线密度达 30 线 /inch，较传统工艺缩小 PCB 面积 40%；
3. 散热优化方案：采用 “铜皮加厚（3oz）+ 散热过孔（孔径 0.2mm，间距 0.5mm）” 设计，搭配导热胶（贝格斯 Gap Pad 1500，导热系数 1.5W/m・K），将集成模块温升控制在 25℃以内。

3.2 生产管控实操步骤

1. 设计阶段：使用捷配 HDI DFM 工具，检查微小元件布局（01005 元件间距≥0.1mm）、盲孔 / 埋孔位置（避开元件焊盘），并模拟信号串扰（串扰衰减≤-30dB）；
2. 组装阶段：01005 元件焊膏印刷采用 “慢速印刷”（速度 20mm/s），贴装时启用 “双相机定位”（顶部 + 底部相机），回流焊采用 “局部加热”（针对集成模块区域，温度提升 5℃）；

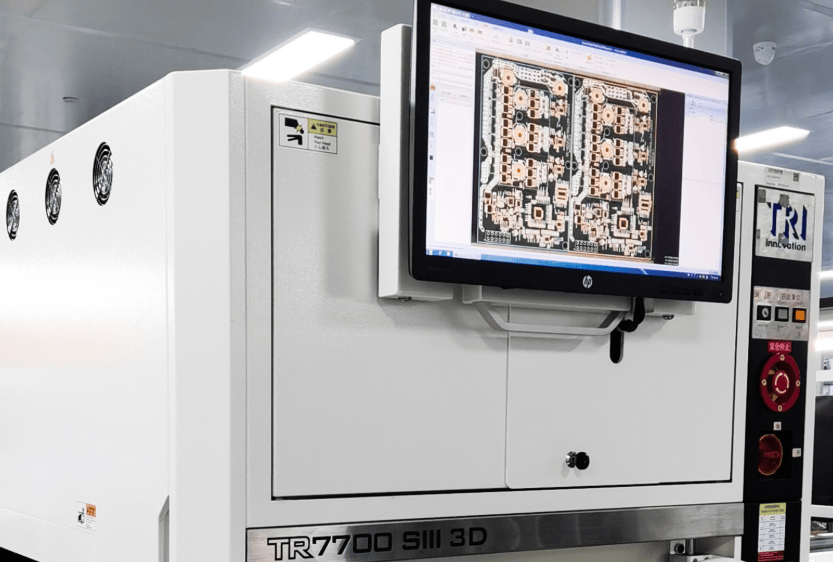

3. 检测阶段：通过 AOI（欧姆龙 VT-RNS2，检测精度 0.01mm）检查微小元件贴装，X-Ray 检测盲孔导通性，红外热像仪（FLIR E8）测试集成模块温升，确保全项达标。

4. 案例验证：捷配仪器仪表 PCB 小型化集成组装实战

某手持水质检测仪厂商曾面临痛点：传统 PCB 面积 100cm²，无法满足手持设备 “掌心大小” 需求（目标面积 60cm²）；集成电源、ADC、USB 模块后，信号串扰衰减 - 25dB，检测精度下降 10%；模块温升 45℃，导致 ADC 芯片漂移。2024 年与捷配合作后，实施小型化集成方案：

1. 工艺升级：采用 8 层 HDI PCB，盲孔直径 0.15mm，布线密度从 15 线 /inch 提升至 30 线 /inch，PCB 面积缩小至 58cm²；
2. 串扰优化：信号线路采用 “差分布线 + 接地隔离”，线间距从 0.08mm 增至 0.12mm，串扰衰减优化至 - 35dB；
3. 散热改进：电源模块区域铜皮加厚至 3oz，增加 20 个散热过孔，贴装导热胶后，温升降至 22℃。

最终成果：手持水质检测仪体积缩小 42%，符合便携需求；检测精度提升至 ±0.01mg/L，符合GB/T 5750标准；批量组装良率从 95% 提升至 99.5%，交付周期从 15 天缩短至 8 天，该厂商已将捷配列为小型化集成组装核心供应商，年度合作量超 40 万片。

行业内仪器仪表 PCB 小型化集成组装优质厂家，需具备 “微型元件处理能力、HDI 工艺经验、散热优化方案” 三大核心优势。捷配作为上榜优质厂家，可实现 01005 元件贴装良率 99.7%、PCB 面积缩小 40%、集成模块温升≤25℃，远超行业平均水平。
