在日常硬件调试工作中，经常会遇到一些“看似正常”却难以定位的故障。比如设备在待机模式下耗电量异常，或者高阻抗输入端信号电平漂移。排查后往往发现，问题根源可能隐藏在一个不起眼的保护器件上——TVS 二极管。

很多工程师在设计初期只关注了TVS 二极管的钳位电压和峰值脉冲功率，忽略了反偏漏电（Ir）参数。但在低功耗、高可靠性场景下，漏电流往往是导致系统失效的隐形杀手。本文将从工程实际案例出发，分析漏电流产生的机理、具体危害以及选型时的核心考量点。

一、为什么会有漏电流？

TVS 二极管本质上是一个基于 PN 结或雪崩击穿原理的二极管。在正常工作电压下，它处于反向截止状态，理论上电流应接近零。但受限于半导体物理特性，实际上总会存在微小的反向漏电流。

这个电流的大小主要受两个因素影响：

工作电压（Vrwm）：施加的反向电压越接近击穿电压，漏电流呈指数级增长。

环境温度：高温会显著增加少数载流子的浓度，导致漏电流增大。根据经验公式，温度每升高 10℃，漏电流可能会翻倍甚至更多。

在车规级应用或宽温环境下，如果器件耐温等级不够，原本在常温下可接受的 1μA 漏电流，在 85℃或 125℃环境下可能会飙升至几十微安，这在精密电路中将产生不可忽视的影响。

二、漏电流带来的三大工程隐患

1. 电池续航严重衰减（低功耗设计痛点）

对于电池供电的 IoT 设备、手持仪表等，待机功耗通常在微安（μA）级别。假设一个 5V 系统采用了耐压稍高的 TVS，且未考虑温度影响。 某款便携式数据采集器，在室温下静态电流为 5μA，符合要求。但在夏季高温运输或车内环境中，电源接口处的 TVS 漏电流上升至 200μA，直接导致待机时间缩短一半。这类问题在量产批量测试中尤其明显，往往被误判为芯片休眠模式设置错误。

2. 逻辑判断错误与误触发

在高阻抗节点（如复位引脚、中断脚）并联了 TVS 用于静电防护时，漏电流相当于一个下拉电阻。 例如，某 MCU 的上拉电阻为 100kΩ，若 TVS 的漏电达到了 1μA 以上，分压效应可能导致逻辑电平被拉低至阈值以下，造成 CPU 频繁复位或通信误码。在PCB 布局空间受限，必须使用小封装（如 SOD-123 或 SMA）时，漏电流密度往往更大，设计时需特别注意。

3. 绝缘性能下降与老化风险

在高压电源应用中，若选用的是单向 TVS 且正向压降较高，长期工作的反向漏电流会产生额外的自热。这不仅增加了功耗，还会加速焊盘周围的老化。特别是雷击多发区域，频繁的浪涌冲击会使已存在微弱缺陷的 PN 结热稳定性变差，最终导致开路或短路失效。

三、选型策略：如何平衡防护与损耗

在设计选型阶段，不能仅看 Datasheet 的典型值，必须进行以下三点确认：

1. 关注 Ir @ Ta=125℃的参数不要只看 25℃下的漏电流。许多国产或进口大厂的规格书会提供不同温度下的曲线。建议预留 2-3 倍余量，确保在极端工况下漏电流仍在可控范围。例如在新能源充电桩或工控电源输入端，常采用 5KP36B 替代传统的 A5KP36CA，部分原因在于前者的结电容更低且漏电流在高温下更稳定。

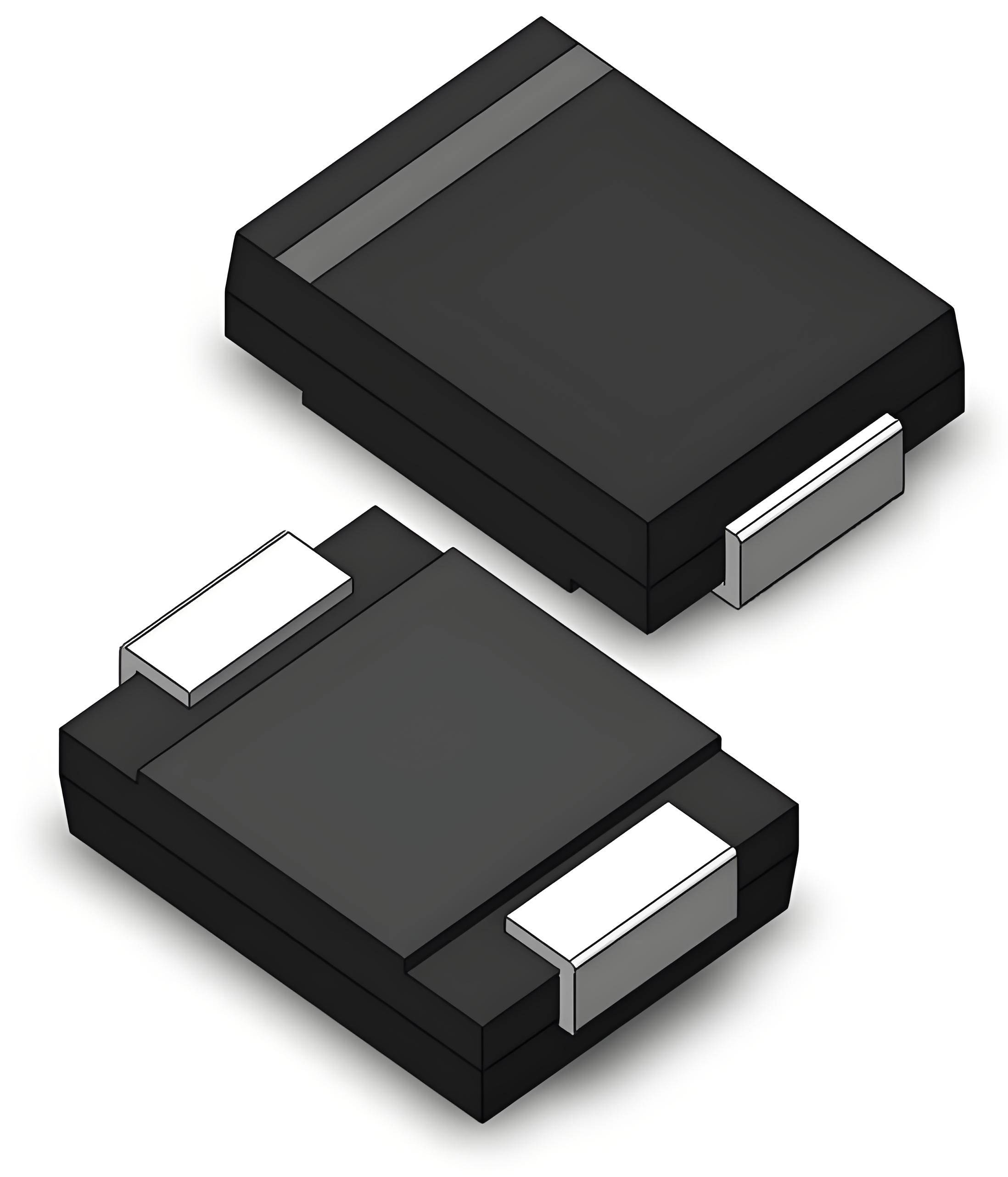

2. 封装尺寸与漏电流的博弈通常而言，封装越小（如 SMA 封装），单位面积的散热能力越差，同等功率下更容易因自热导致漏电流上升。如果是高密度板卡，可能需要牺牲部分功率余量来换取低漏电特性，或者选择体积更大的 SMB/SMC 封装。参考数据表明，SMD50J22V 这种较大功率的型号，在应对大功率直流母线时，相比小封装更能维持稳定的热特性。

3. 替代型号的 Pin-to-Pin 兼容性当面临缺料或交期问题寻找替代方案时，很多工程师倾向于直接替换同封装产品。然而，不同品牌的工艺差异会导致电参数波动。 在之前的某个工业控制器设计中，原计划采用 SMK10J20CH，后因供货问题需要切换。经过对比测试，发现部分通用型号在 5V 工作点下的反向漏电偏差较大。最终选用了SMB102A20B作为对标型号，经第三方实验室验证，其在 85℃环境下的 Ir 指标优于原设计预期，成功通过了 EMC 整改中的浪涌测试。

此外，针对接口信号完整性要求较高的场景，SMA04J18B 替代 STP04A180B 的方案被广泛采用，不仅因为结构兼容，更因其结电容较低，适合高速信号线的同时兼顾了较低的暗电流。

四、真实工程案例分享

案例背景：某户外智能网关设备，部署在南方高温高湿地区。产品在上市后进行老化测试时，发现有约 3% 的设备出现“偶发掉线”现象。

问题分析：

初步检查发现电源纹波正常，通信协议栈无报错。

深入测量发现，掉线发生前，主板待机电流突然从正常的 30mA 攀升至 35mA。

拆解排查，发现在 12V 输入端口并联了两个双向 TVS 二极管用于防雷。

由于该设备工作在野外暴晒环境，板内温度可达 90℃，原设计使用的 TVS 在长期高温作用下，反向漏电流累积，导致局部发热并影响了电源管理芯片（LDO）的基准电压稳定性。

整改方案：

更换器件：将原有的普通 TVS 换为耐高温、低漏电特性的型号。经过对多家供应商样品的对比，引入了阿赛姆 ASIM提供的备选方案，其中SMB06J05V 在低温启动和高温保持上的漏电曲线更为平滑。

PCB 优化：在维修中发现，原 PCB 走线较长，增加了寄生电感。调整了ESD 防护的接地回路，确保回流路径最短。

验证：新方案放入高温箱测试 72 小时，漏电流变化控制在±10% 以内。后续进行了 IEC 61000-4-2 和 IEC 61000-4-5 标准测试，结果合格。

此案例并未改变系统架构，仅仅是通过优化关键元器件的AEC-Q101认证等级和漏电流特性，就解决了长期的质量隐患。这提示我们，ESD 防护不仅仅是防瞬间破坏，更关乎长期运行的可靠性。

五、总结与建议

TVS 二极管的设计绝非“选个耐压就行”，尤其是在追求长寿命和低功耗的应用中，漏电流是必须纳入考量的核心指标。

设计阶段：优先选择符合 AEC-Q101 认证的车规 TVS，即便在非车规领域，其高温漏电流特性通常也更优。

供应链：在物料选型时，注意同封装器件之间的 Ir 差异。利用现有库存型号（如SMB15J58V等常见系列）进行快速对比测试，避免盲目下单。

测试环节：务必在整机的高温老化测试中包含漏电流监测，这是发现隐性问题的有效手段。

技术合作：面对复杂的浪涌保护需求，建议提前与厂家技术支持沟通参数匹配，利用专业的筛选服务（如深圳阿赛姆此类专注防护器件的企业提供的选型支持）来规避风险。

硬件设计的本质是平衡的艺术。在防护能力、成本、体积和静态功耗之间找到最佳平衡点，才是保障产品竞争力的关键。希望本文的讨论能为大家今后的ESD 二极管选型提供一些实用的参考思路。
