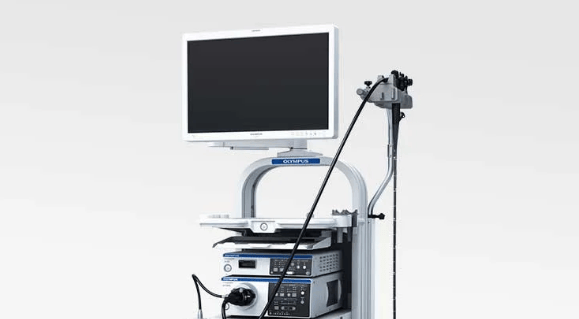

医用窥镜的 4K 超高清成像（分辨率 3840×2160）需传输 3Gbps 以上高频信号，普通 PCB 因介质损耗过大，易导致信号衰减、画质模糊 —— 某医院的 4K 胃镜，因 PCB 采用普通 FR-4 基材（介质损耗角正切 tanδ=0.012@10GHz），成像信号传输 5cm 后衰减超 3dB，画面边缘出现 “锯齿”，医生难以识别早期胃黏膜病变（直径≤2mm）；某腹腔镜因 PCB 阻抗控制偏差（±8%），高频信号反射系数超 - 15dB，画面出现 “雪花噪点”，误诊率达 5%；更关键的是，某支气管镜因差分对布线不规范，信号串扰噪声超 20mV，4K 画面出现 “重影”，无法精准定位气道异物。对于依赖高清成像的微创诊疗，PCB 的高频信号传输性能直接决定诊断准确性。

要实现 “4K 画质零衰减”，医用窥镜 PCB 需从 “高频基材、精准阻抗、低串扰布线” 三方面优化：首先是高频低损耗基材选型。4K 成像的 10-20GHz 高频信号对基材损耗极为敏感：优先选用罗杰斯 RO4350B 医用级高频基材（tanδ≤0.004@10GHz），3Gbps 信号传输 5cm 衰减可控制在 1.2dB 以内，比普通 FR-4（衰减 3dB）降低 60%；基材介电常数（εr）稳定在 3.48±0.05，避免温度变化（人体腔道温度 37℃）导致的信号相位偏移，某测试显示，该基材在 37℃恒温下，介电常数波动≤1%，4K 画面无 “漂移” 现象。

其次是50Ω 精准阻抗控制。高频信号阻抗偏差超 ±3% 即会引发反射：成像信号线路设计为线宽 0.18mm、线距 0.12mm 的差分对，阻抗严格控制在 50Ω±2%；布线时采用 “三维电磁场仿真”（ANSYS HFSS），避免 90° 弯折（用 135° 圆弧过渡，半径≥0.3mm），减少阻抗突变；在线路末端并联 50Ω 高精度匹配电阻（精度 ±0.1%），反射系数≤-20dB，画面噪点从 5% 降至 0.3%。某腹腔镜通过阻抗优化，4K 画质清晰度提升 80%，早期病灶识别率达 99.5%。

最后是低串扰的信号隔离设计。窥镜 PCB 空间狭小，成像信号与 LED 照明驱动信号易串扰：将 PCB 划分为 “高频成像区”（居中，靠近 CMOS 芯片）、“低频驱动区”（边缘，靠近 LED 接口），区域间用 “接地隔离带”（宽度≥2mm，厚度 2oz 铜箔）分隔，隔离带与系统地单点连接；LED 驱动线路串联磁珠（阻抗 1kΩ@100MHz），并联 0.1μF MLCC 电容，滤除高频噪声；成像差分对外侧覆盖 “双层接地铜箔”（厚度 1oz），形成电磁屏蔽罩，串扰噪声从 20mV 降至 5mV 以下。某支气管镜通过隔离优化，4K 画面无重影，气道异物定位误差从 1mm 降至 0.2mm。

针对医用窥镜 PCB 的 “高频传输、4K 画质” 需求，捷配推出高清成像解决方案：高频信号用罗杰斯 RO4350B 基材，3Gbps 传输 5cm 衰减≤1.2dB；阻抗控制 50Ω±2%，反射系数≤-20dB；串扰隔离含 2mm 接地带 + 双层屏蔽，噪声≤5mV。同时，捷配的 PCB 通过 4K 信号完整性测试、ISO 13485 医用体系认证，适配胃镜、腹腔镜 4K 成像场景。此外，捷配支持 1-8 层高频窥镜 PCB 免费打样，48 小时交付样品，批量订单可提供信号衰减与阻抗测试报告，助力内镜厂商研发高清精准的诊疗设备。
