在电子电路设计中，MOS管因其导通内阻低、开关速度快等优势，成为开关电源和电机控制的核心元件。然而，要让MOS管高效工作，驱动电路的设计就像“指挥家的手势”，必须精准而有力。不同的应用场景需要匹配不同的驱动方式，本文将深入解析几种经典方案，并揭示其背后的设计逻辑。

电源IC直接驱动：简单但需“量力而行”

最基础的驱动方式是直接用电源IC（集成电路）输出信号控制MOS管栅极，如同用手机直接连接音箱播放音乐。这种方式结构简单，但需注意两个关键参数：一是电源IC的最大驱动峰值电流，它决定了“推力”是否足够；二是MOS管的寄生电容（C1、C2），电容越大，相当于“音箱”启动越迟钝，若IC驱动电流不足，会导致导通速度变慢，甚至引发高频振荡。例如，某些低功耗IC驱动大电容MOS管时，可能出现“小马拉大车”的尴尬，此时需升级方案。

推挽驱动：给栅极电容“快充”的利器

当电源IC驱动能力不足时，推挽电路如同为MOS管配备了一对“充电宝”，通过上下对称的三极管或MOS管组合，快速对栅极电容充放电。这种设计能显著提升电流输出能力，将导通时间压缩到最短。其核心优势在于“不对称开关”：导通时稍慢但关断极快，避免上升沿振荡，符合“慢开快关”的行业共识。实际应用中，推挽驱动常见于高频开关电源，例如服务器电源模块中，需要纳秒级响应的场景。

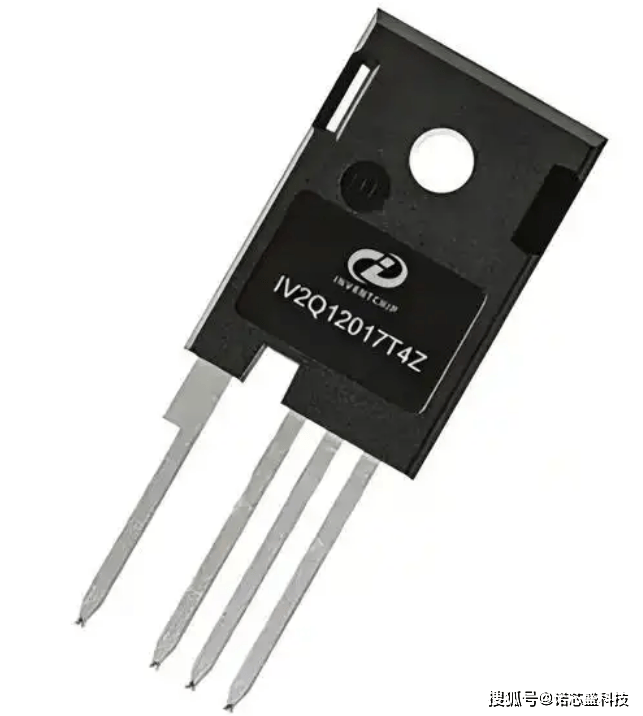

诺芯盛@常用的mos管驱动方式

专用驱动芯片：集成化的“智能管家”

对于电机控制等复杂系统，专用驱动芯片（如IR2104、UCC27524等）成为首选。它们不仅提供大电流驱动，还集成了电平匹配、保护功能等模块，如同为MOS管配备了全天候保镖。选型时需重点关注：

1. 驱动电流：数值越大，开关速度越快，就像用高压水枪冲洗比滴水管效率更高；
2. 保护机制：过流、过热、欠压保护功能可防止MOS管“过劳损”；
3. 兼容性：输入输出电平需与控制器匹配，避免“鸡同鸭讲”的信号混乱。例如，电动汽车控制器中，驱动芯片需耐受高温振动，同时实时监测MOS管状态。

驱动电阻与栅极电阻：调速的“刹车片”

即使采用上述驱动方式，栅极串联电阻仍不可或缺。它的作用类似汽车刹车：阻值太小会导致电流冲击，引发振荡；太大则拖慢开关速度。经验值通常在1-100Ω之间，需通过示波器观察波形调整。此外，某些高频场景会并联二极管加速关断，形成“绿色通道”快速泄放电荷。

隔离驱动：高压场景的“安全气囊”

在光伏逆变器或工业变频器中，高压侧MOS管需与低压控制电路隔离。光耦或变压器隔离驱动如同在电路间筑起“绝缘墙”，既传递信号又阻断高压。例如，某型号光耦驱动延迟仅50ns，兼顾安全与速度，但成本较高，适用于医疗设备等对安全苛求的领域。

从简到繁的驱动方案背后，是电子工程师对效率、成本、可靠性的永恒权衡。理解这些技术的本质，才能像搭积木一样灵活组合，打造出适应不同需求的电源“心脏”。
