一次消谐器通过非线性电阻抑制铁磁谐振,消除过电压,保障PT安全运行
创始人
2026-01-19 20:36:16
0次

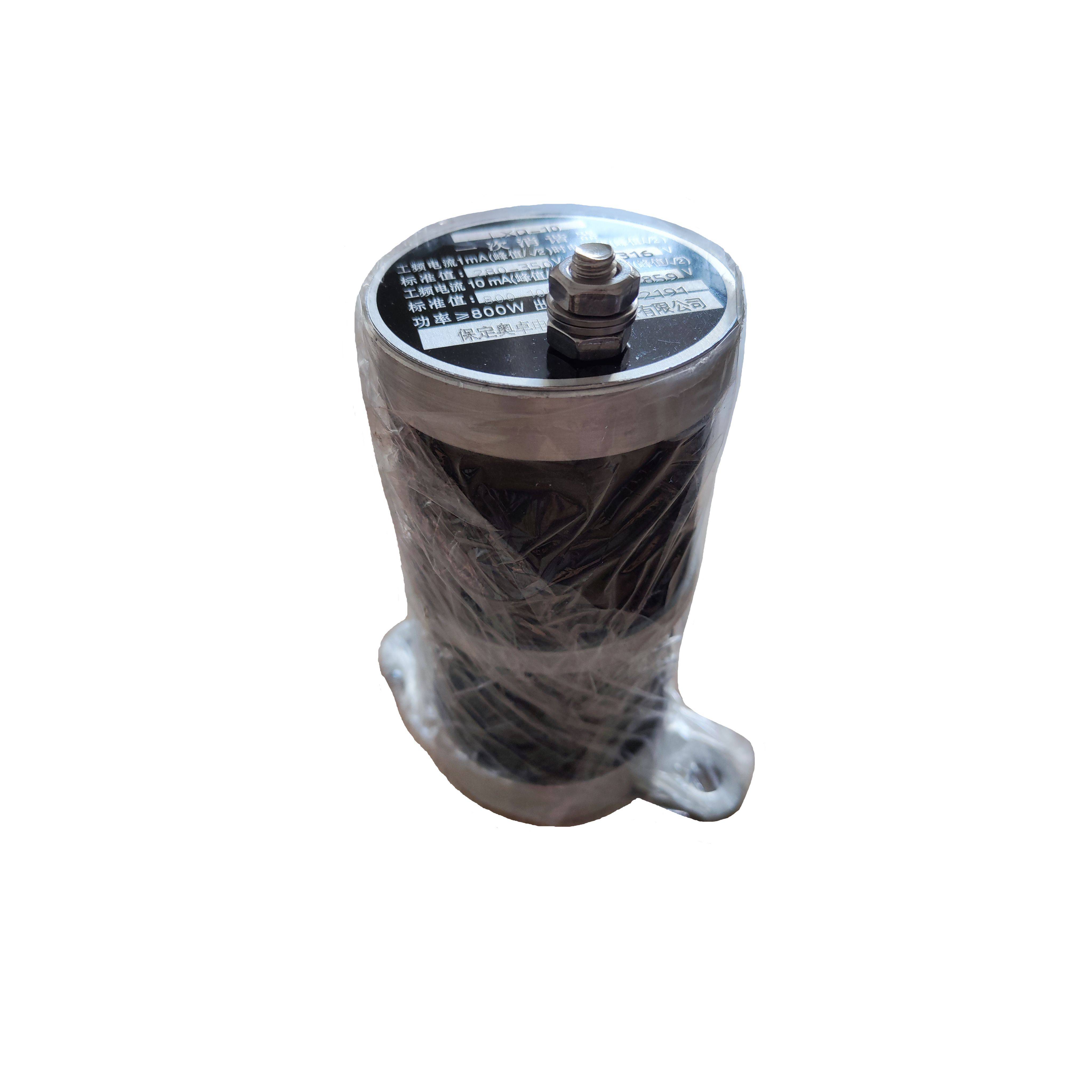

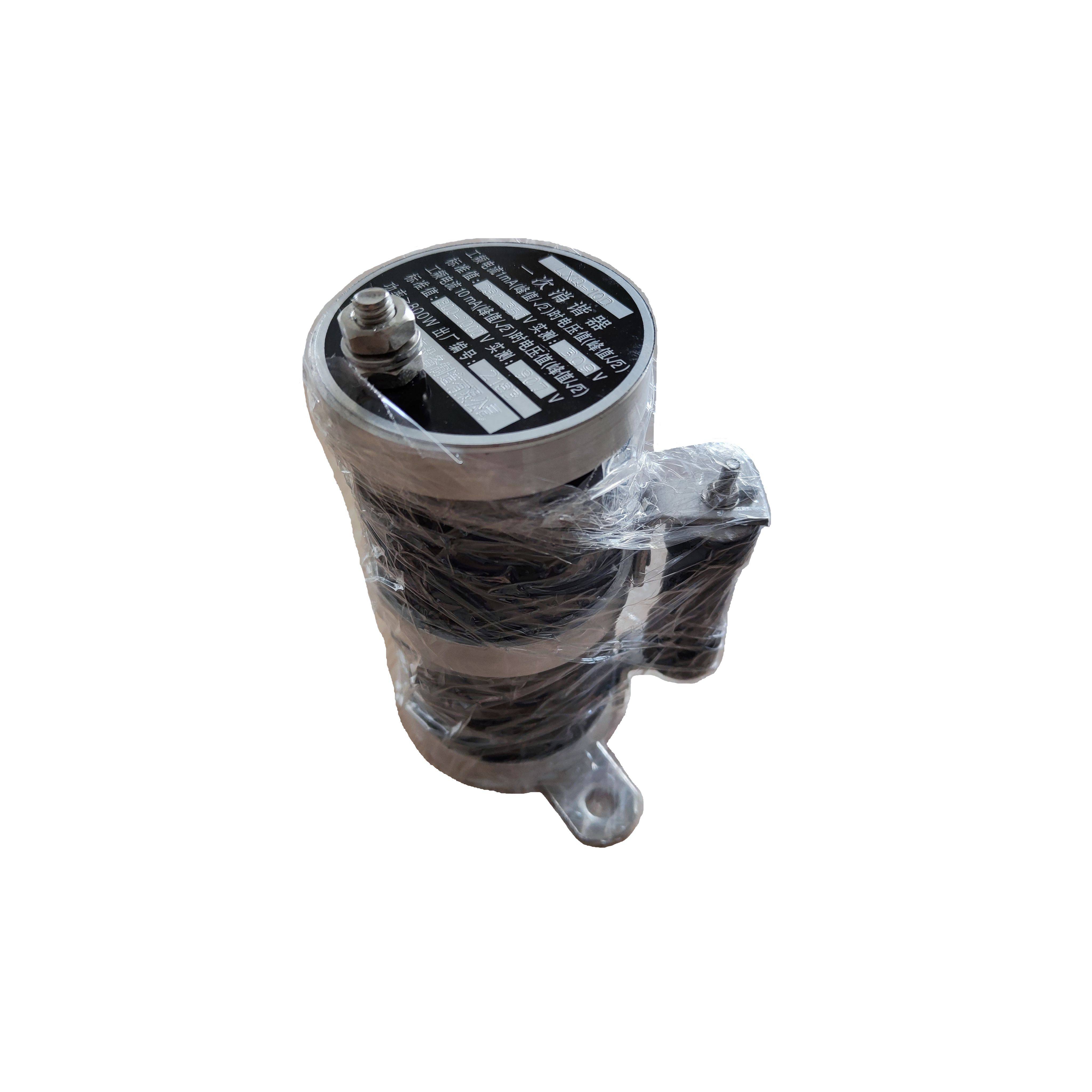

一次消谐器,也称为“电压互感器(PT)一次消谐器”或“LXQ型消谐器”,是安装在电压互感器(PT)一次侧中性点与地之间的关键保护设备。它的核心功能是抑制或消除电力系统中由电压互感器引起的铁磁谐振过电压。

下面详细解释它是如何实现这一功能的:

一、 问题根源:铁磁谐振

要理解消谐器的作用,首先要明白它要解决什么问题——铁磁谐振。

  1. 系统结构:在中性点不接地系统(6-35kV电网常见)中,三台单相PT或一台三相PT的高压绕组接成星形,其中性点直接接地。PT的铁芯具有非线性特性(饱和特性)。
  2. 诱发条件:当系统发生单相接地故障、线路突然合闸、雷击干扰等暂态过程时,系统对地电容会与PT的电感构成一个特殊的L-C并联回路。
  3. 谐振发生:在某些特定条件下(如某些频率、电压扰动),这个L-C回路可能满足谐振条件。由于PT铁芯的非线性,其电感值会随电压变化,导致系统可能在一个很宽的参数范围内发生谐振。
  4. 危害:铁磁谐振会产生远高于系统额定电压(可达3-4倍相电压)的过电压,导致PT高压保险丝熔断,甚至使PT因长时间过流、过热而烧毁,严重影响系统安全。

二、 一次消谐器的核心工作原理

一次消谐器本质上是一个非线性电阻器,它通过以下两个核心机制来消除谐振:

机制一:阻尼消耗谐振能量(核心手段)

这是消谐器最主要的功能。

  • 材料特性:消谐器内部的核心元件是由碳化硅(SiC) 等非线性半导体材料制成的柱状电阻。其电阻值随两端电压的升高而非线性地急剧下降(具有负温度系数或特殊的伏安特性)。
  • 正常工作状态:在系统正常运行时,PT中性点对地电压很低(理论上为0),此时消谐器呈现极高的电阻值(可达几百千欧至兆欧级)。这意味着它几乎相当于开路,对PT的正常测量精度和系统运行没有任何影响。
  • 谐振或异常状态:当系统发生扰动,PT中性点出现较高电压时(例如发生铁磁谐振或单相接地时),这个电压加在消谐器两端。
  • 由于它的非线性特性,其电阻值瞬间大幅降低。
  • 降低后的电阻与系统的对地电容、PT电感形成一个高阻尼的并联回路。
  • 谐振能量被这个低电阻迅速以热能形式消耗掉,从而破坏了谐振的幅值条件,使振荡无法维持,过电压被迅速抑制。

机制二:改变系统参数,破坏谐振条件

安装消谐器后,相当于在PT电感上永久并联了一个非线性元件。

  • 在系统参数变化时,这个并联支路的存在改变了原L-C回路的整体阻抗-频率特性。
  • 它使得系统在各种可能的频率下(主要是分频谐振1/2f、工频谐振1f、高频谐振2f、3f)都难以满足谐振所需的阻抗匹配条件,从而从根源上降低了发生谐振的概率。

三、 功能总结与特点

综上所述,一次消谐器通过“高阻监视,低阻消谐”的智能非线性特性,实现了以下功能:

  1. 有效抑制和消除铁磁谐振:从根本上防止PT烧毁和高压熔丝熔断。
  2. 限制PT中性点过电压:在系统发生单相间歇性接地等故障时,能将PT中性点的高电压限制在允许的安全范围内,保护PT绝缘。
  3. 不影响系统正常运行:正常运行时呈高阻,不改变系统接地方式,不影响PT测量精度和绝缘监测。
  4. 无需额外电源或控制:完全被动工作,依靠自身的物理特性实现功能,可靠性高。

四、 与“二次消谐器”的区别(重要概念)

  • 一次消谐器:如上所述,是一次侧高压物理设备,通过消耗能量来“硬消除”谐振。
  • 二次消谐器:是安装在PT二次侧(低压侧) 的微机智能装置。它通过实时监测PT开口三角绕组的电压来判断是否发生谐振,一旦检测到谐振,会通过控制继电器在二次侧投入或切换一个合适的电阻,来反射到一次侧改变系统参数以破坏谐振。它属于“智能检测与干扰”型。

在许多重要场合,常采用 “一次消谐器 + 二次消谐器” 的组合方案,构成双重保护,效果更佳。
