在现代电子设备中,Hawty压敏电阻(Varistor)作为关键的过电压保护元件,广泛应用于电源系统、通信设备、家用电器及工业控制等领域。其核心功能是在电压异常升高时迅速导通,将过电压能量泄放,从而保护后级电路不受损害。然而,随着使用时间增长或经历多次浪涌冲击,压敏电阻可能老化、劣化甚至失效,失去保护能力。那么,如何准确判断一颗压敏电阻是否仍具备正常功能?本文将从原厂技术视角出发,结合实践操作,系统性地为您解答这一问题。

一、压敏电阻的正常工作特性回顾

在判断其好坏之前,需明确压敏电阻的基本特性:

  • 非线性伏安特性:在额定电压以下,压敏电阻呈现高阻态,漏电流极小;当电压超过其压敏电压(如标称的“钳位电压”),电阻迅速下降,进入导通状态。
  • 响应速度快:通常响应时间在纳秒级,适合抑制瞬态过电压。
  • 可承受一定能量的浪涌冲击,但多次超限冲击会导致性能衰减。

因此,判断其是否“完好”,不仅要看是否开路或短路,更关键的是评估其非线性特性是否保持、压敏电压是否漂移、漏电流是否增大。

二、常用判断方法及操作要点

方法一:使用万用表进行初步测量(适用于现场快速排查)

这是最常见、最便捷的判断方式,可作为初步筛查手段。具体步骤如下:

  • 断电操作,确保安全
  • 测量前务必断开电路电源,并对电路中的大容量电容进行放电,避免电击或损坏万用表。
  • 拆下待测元件(推荐)
  • 若压敏电阻仍焊接在电路板上,其他并联元件可能影响测量结果。建议将其拆下后再进行测试,以提高准确性。
  • 使用数字万用表测量阻值
  • 将万用表调至电阻测量档(如2MΩ或更高档位)。
  • 表笔正反向测量压敏电阻两端。
  • 正常表现:阻值应显示为“无穷大”或数百kΩ以上,且正反向读数接近。
  • 异常表现:
  • 若阻值为“0”或极低(如几Ω),说明已击穿短路;
  • 若阻值为“无穷大”且始终不通,可能已开路失效;
  • 若正反向阻值差异极大,可能存在内部损伤。

⚠️ 注意:该方法仅能检测明显短路或开路,无法准确判断其压敏电压是否漂移或动态响应能力是否下降。

方法二:压敏电压测试(使用专用仪器)

压敏电压(V₁₀₀μA)是压敏电阻的核心参数。判断其是否完好的“金标准”是测量其在规定电流下的电压值。

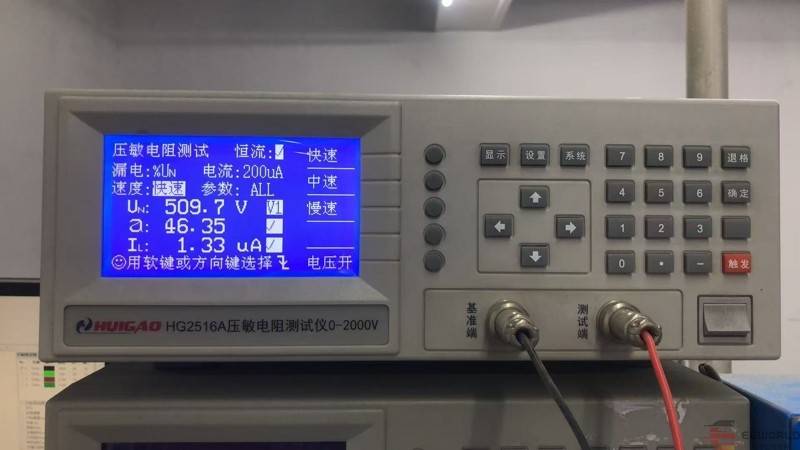

  • 使用专用压敏电阻测试仪(如V-I特性测试仪),施加100μA直流电流,测量其两端电压。
  • 与标称值对比:
  • 偏差不超过±10%为正常;
  • 若偏差超过±15%,说明已明显劣化,建议更换。

此方法能准确判断压敏电压是否漂移,是产线和质检环节的标准流程。

方法三:观察法辅助判断

  • 外观检查:
  • 正常压敏电阻:表面光滑,无裂纹、变色、鼓包。
  • 失效迹象:出现裂纹、烧灼痕迹、封胶鼓起、引脚变色(发黑),可能曾经历大能量冲击。
  • 历史使用情况:
  • 若设备曾遭遇雷击、电源浪涌,或频繁跳闸,即使外观正常,也应重点检测压敏电阻。

三、特别提醒:避免误判的几个关键点

  1. 禁止带电测量:绝对禁止在通电状态下使用万用表电阻档测量,可能导致仪表损坏或人身事故。
  2. 万用表测量仅作初判:普通万用表电压低(通常仅3V左右),无法激发压敏电阻的非线性特性,故“测出高阻”不代表其在高压下仍能正常动作。
  3. 高压场合建议使用专业设备:用于电源防雷、工业设备等高可靠性场景的压敏电阻,应定期使用专用仪器检测,不可仅依赖万用表。

四、总结与建议

结论:判断压敏电阻是否完好,应结合测量数据、外观状态和使用环境综合分析。万用表测量可作为快速手段,但仅具参考价值;对于关键应用,务必使用专业仪器进行漏电流和压敏电压测试,才能真正确认其保护功能是否依然可靠。

原厂建议:对于在恶劣电磁环境或高雷暴地区使用的设备,建议每1~2年对压敏电阻进行一次专业检测,或在经历重大浪涌事件后立即更换,以确保系统长期安全运行。
