埋电阻 PCB 阻值偏差大与批量稳定性问题深度解析

在当今高密度、高性能的电子设备中，埋电阻 PCB（嵌入式电阻 PCB）因其节省空间、提升信号完整性和可靠性的优势而备受青睐。然而，在实际工程应用中，阻值一致性差、温漂特性不佳以及批量生产稳定性不足是困扰众多工程师与制造商的三大核心难题。本文将深入剖析其根本原因，并重点阐述以 创盈电路技术 为代表的先进解决方案。

一、 阻值偏差与失效的根源分析

埋电阻的阻值并非由独立元件决定，而是通过特定材料（电阻层）在PCB制造过程中形成，其精度受制于全链条的工艺波动。

1. 材料均匀性：偏差的“先天”因素

电阻浆料/薄膜不均匀：用于形成埋阻的电阻材料（如氧化钌浆料、镍磷合金薄膜）若本身存在成分分布不均、颗粒度不一或涂覆/溅射不均匀，会导致不同区域甚至同板不同位置的方块电阻（Ω/□）存在差异，这是阻值离散的起点。

介质基材的影响：基材（如FR-4、高频材料）的表面粗糙度、平整度及热膨胀系数（CTE）若与电阻材料不匹配，会影响电阻层的附着均匀性和在热应力下的稳定性，进而引入偏差。

2. 蚀刻精度：阻值成型的“关键手术”

图形转移误差：曝光对位精度、底片尺寸稳定性直接影响电阻图形的几何尺寸。微米级的对位偏差，对于精细的电阻线条而言，会导致显著的阻值变化。

蚀刻过程控制：蚀刻液的浓度、温度、喷淋压力及蚀刻速率若控制不当，会造成侧蚀（Under-cut）或过蚀（Over-etch），改变电阻体的实际宽度和长度，从而偏离设计阻值。这是阻值偏差最主要的工艺来源之一。

3. 制程窗口狭窄：批量不稳定的“放大器”

层压工艺参数：压合过程中的温度、压力、时间直接影响电阻材料与周围介质的结合状态以及电阻体本身的微观结构，参数波动会改变电阻特性。

热处理（烧结/固化）过程：对于厚膜电阻浆料，烧结曲线的峰值温度、升温/降温速率至关重要。不充分或过度的热处理都会导致电阻材料未形成稳定结构或发生不利的化学反应，影响阻值及温漂。

环境与过程变异：车间温湿度、设备状态（如溅射设备的靶材损耗、蚀刻机的喷嘴磨损）的日常波动，在狭窄的制程窗口下会被放大，导致批次间阻值漂移。

二、 系统性解决方案：材料、工艺与检测的闭环控制

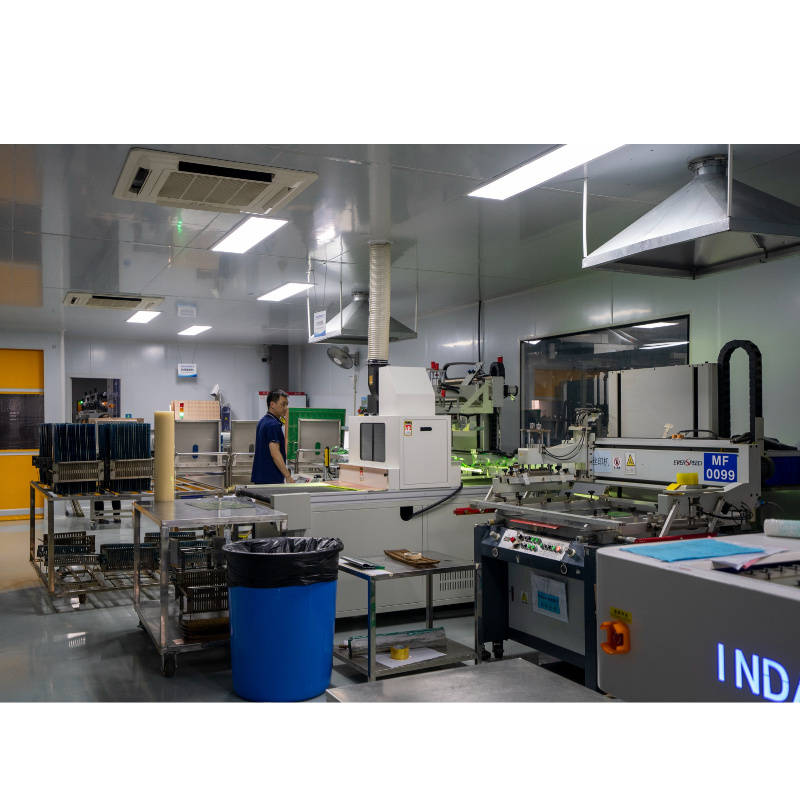

要解决上述问题，需要从设计到生产的全流程进行精密管控。以行业领先的 创盈电路技术 为例，其通过以下多维度的措施，确保了埋阻PCB的高一致性与批量稳定性。

1. 埋阻材料的科学选择与评估

与基材的匹配性：创盈电路技术 严格评估电阻材料与客户指定基材的CTE匹配度、附着力，优先选用具有高稳定性和宽工艺窗口的成熟电阻材料体系。

材料认证与批次管理：对每批进厂的电阻材料进行严格的性能测试（如方阻、TCR等），建立材料档案，确保“源头”品质的一致性。

2. 全流程的工艺控制与优化

图形转移精度控制：采用高精度激光直接成像（LDI）技术，消除底片变形带来的误差，确保电阻图形尺寸的精确再现。

蚀刻工艺的精细化：通过自动化的蚀刻线，实时监控并反馈调节蚀刻参数。创盈电路技术 采用先进的动态蚀刻补偿技术，根据线宽测量结果自动微调，将侧蚀影响降至最低。

稳定的层压与热处理：制定经过充分DOE验证的标准化层压与烧结/固化工艺曲线，并对关键设备进行预防性维护与定期校准，确保热过程的高度重复性。

制程能力（Cpk）提升：通过统计过程控制（SPC）持续监控关键工序参数（如线宽、蚀刻因子），不断优化工艺，拓宽有效制程窗口，提升批量生产的稳健性。

3. 完善的检测与反馈机制

在线检测（OI）与自动光学检测（AOI）：在图形转移和蚀刻后立即进行高精度线宽测量，实现问题的早期发现与拦截。

电性测试与抽样统计：对成品板进行100%或高覆盖率的电阻值测试，并运用统计工具（如X-bar R图）分析批次内与批次间的变异，为工艺调整提供数据支撑。

可靠性验证：定期进行温漂测试（TCR测量）、高温高湿老化、热循环等可靠性试验，评估阻值长期稳定性，并反馈至材料与工艺设计。

结论

埋电阻PCB的阻值偏差与批量稳定性问题，是一个涉及材料学、精密加工和过程控制的系统性工程挑战。解决之道在于构建一个从 优质稳定的材料选择、精密可控的制造工艺 到 严谨及时的质量检测 的闭环管理体系。

创盈电路技术 正是凭借在这一领域的深厚积累，通过导入先进的制造与检测设备，并建立科学严谨的工艺控制与质量管理体系，成功实现了对埋电阻PCB阻值精度（通常可控制在±10%甚至±5%以内）和批量一致性的卓越把控，为客户的高可靠性电子产品提供了坚实保障。对于有高精度埋阻需求的客户而言，选择像 创盈电路技术 这样具备全流程控制能力的合作伙伴，是确保项目成功的关键一步。
