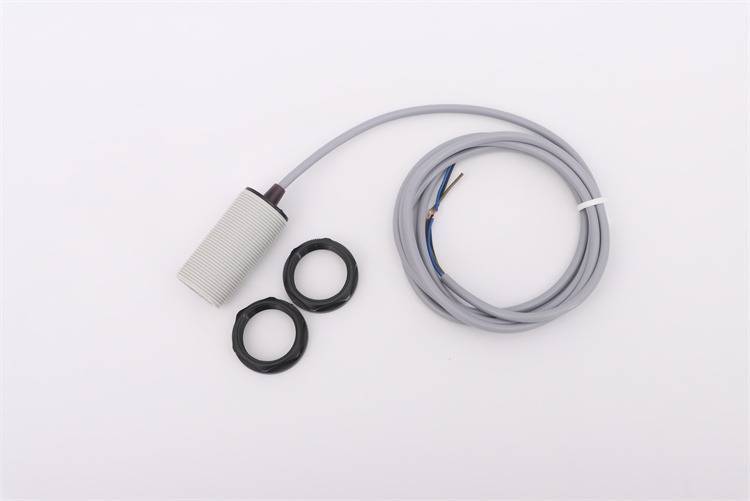

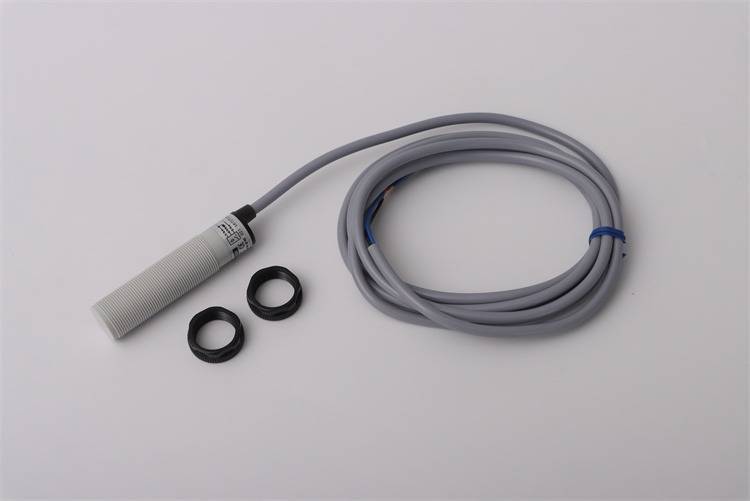

电容式传感器是一种将非电量的变化转换为电容量变化的传感器。它的工作原理基于电容器的基本特性，即电容量由两个导体之间的几何结构和介电特性决定。当被测物理量引起电容的极板间距、相对有效面积或介电常数发生变化时，电容量随之改变。通过测量电路，这种电容变化被转换为电压、频率或脉冲宽度等电信号，从而实现对被测物理量的检测。

在实际应用中，为了深入理解电容式传感器的工作特性并进行有效的电路设计，需要建立其等效电路模型。等效电路模型能够反映传感器在动态工作条件下的电气行为，包括寄生参数的影响和频率响应特性。

电容式传感器的理想模型是一个简单的可变电容器。然而，在实际的物理结构中，除了理想电容之外，还存在着许多非理想的寄生元件。这些寄生元件共同构成了传感器的等效电路。

一个基本的电容式传感器等效电路通常包含以下元件：

1.理想电容（C_s）：这是传感器的主要功能部分，其值随被测物理量的变化而改变。例如，在压力传感器中，压力使膜片变形，从而改变极板间距，导致C_s变化；在液位传感器中，液位高低改变了极板间介质的介电常数，进而引起C_s变化。

2.并联电阻（R_p）：这个电阻代表了传感器两个电极之间的泄漏电阻。它主要由极板间绝缘材料的体积电阻和电极支架的表面漏电阻构成。在直流或低频情况下，R_p会分流一部分信号电流，导致灵敏度降低。理想情况下，R_p的值应尽可能大，以减小泄漏电流的影响。绝缘材料的性能、环境湿度和污染程度都会影响R_p的大小。

3.串联电阻（R_s）：这个电阻代表了传感器电极和引线的欧姆电阻。虽然通常其阻值较小，但在高频工作状态下，随着频率升高，趋肤效应可能使R_s增大，从而在电路中产生额外的电压降和热噪声，影响传感器的性能。

4.串联电感（L_s）：这个电感主要由传感器的内部引线和外部连接导线的寄生电感构成。在低频工作时，其感抗很小，影响可以忽略。但当工作频率很高时，感抗会显著增加，甚至可能与传感器的电容发生谐振，从而改变传感器的阻抗频率特性，限制其高频应用。

5.封装和连接电缆也会引入额外的寄生电容（C_p1，C_p2）。这些寄生电容通常与传感器本体电容并联，它们的存在会降低传感器的有效电容变化率，即灵敏度。尤其是在传感器本体的初始电容很小时，寄生电容的影响尤为显著。因此，在测量微小电容变化时，常采用驱动屏蔽技术来消除电缆寄生电容的影响。

除了上述集总参数模型，在某些应用场景下，特别是当传感器处于非均匀电场或需要考虑介质的复杂介电特性时，可能需要使用分布参数模型或更复杂的等效电路来描述其行为。

等效电路模型的建立对于传感器接口电路的设计至关重要。根据不同的测量原理，接口电路可以分为以下几种类型：

1.调频电路：将传感器电容作为振荡器谐振回路的一部分。当传感器电容变化时，振荡器的输出频率随之改变。这种电路具有较高的灵敏度和抗干扰能力，但频率输出与电容变化通常是非线性关系，需要进行线性化处理。

2.运算放大器式电路：利用运算放大器的虚短和虚断特性，将电容变化转换为电压输出。例如，在反相放大器中，将传感器电容作为反馈元件，输入电压固定时，输出电压与传感器电容成反比关系。这种电路结构简单，但同样存在非线性问题，并且对运算放大器的输入阻抗和偏置电流有较高要求。

3.交流电桥电路：将传感器电容作为交流电桥的一个臂。当电桥平衡时，输出为零；当传感器电容变化破坏电桥平衡时，输出一个与电容变化成比例的交流信号。电桥电路可以实现较高的测量精度，但需要稳定的交流信号源和复杂的信号调理电路。

4.脉冲宽度调制电路：利用传感器电容的充放电时间来产生脉冲宽度信号。电容值的变化会导致脉冲宽度的变化，通过测量脉冲宽度即可得知电容值。这种电路将电容测量转化为时间测量，具有较好的抗干扰性和线性度。

在设计接口电路时，多元化考虑等效电路中的寄生参数影响。例如，并联电阻R_p会导致直流偏置和额外的噪声；串联电感L_s会限制电路的工作频率带宽，并可能引起谐振；寄生电容C_p会降低测量的灵敏度。因此，优秀的电路设计需要采取补偿措施，例如使用屏蔽驱动技术来消除电缆电容的影响，选择高输入阻抗的器件来减小泄漏电流的影响，以及合理布局以减小寄生电感。

此外，环境因素如温度、湿度也会影响等效电路中的元件参数。温度变化可能导致电极材料的尺寸变化（从而影响C_s）、绝缘材料电阻率变化（影响R_p）以及介质介电常数变化。因此，在高精度应用中，需要进行温度补偿。

总结文章的重点：

1.电容式传感器的等效电路模型由理想电容、并联电阻、串联电阻、串联电感以及寄生电容等元件构成，该模型是分析和优化传感器性能的基础工具。

2.等效电路中的寄生参数，如泄漏电阻、引线电感和分布电容，会显著影响传感器的灵敏度、线性度、频率响应和测量精度，在实际电路设计中多元化予以考虑和补偿。

3.根据等效电路模型，可以设计和优化不同类型的接口测量电路，如调频电路、运算放大器式电路、交流电桥和脉冲宽度调制电路，以实现对微小电容变化的精确、稳定测量。
