硬件设计绕不开的 “以小控大” 难题 做工控板、测试设备、信号采集板卡的工程师，几乎都会面对同一个设计矛盾 主控芯片的 IO 口输出能力十分有限，只能输出微弱的小电流信号，它的使命是完成逻辑判断、指令输出；但后端要对接的，却是电压更高、功率更大的外部负载。一边是脆弱的弱电主控，一边是高压大功率执行回路，如果直接把 IO 和负载相连，轻则主控端口烧毁，重则造成整机系统失控 ，于是硬件行业就诞生了经典的以小控大设计思想：用微弱的控制信号，去间接驱动大功率负载，实现强弱电的分离，而光耦继电器，正是落地这套逻辑的核心器件

拆解光耦继电器 “小电流控大电流” 的底层逻辑

• 不同于机械继电器依靠线圈电磁吸合，光耦继电器依靠光电耦合 + 半导体输出实现隔离驱动。输入端只需要单片机 TTL/CMOS 级别微弱控制电流，就可以完成器件的开启与关断，主控板卡 IO 便可直接驱动，不需要额外大功率驱动电路

• 输入侧与输出侧没有任何物理金属连通，依靠光信号传递控制指令，实现电气隔离。隔离耐压可以最高达到 5000VAC，能够把后端高压负载的浪涌、干扰彻底隔绝在主控板之外，保护主控芯片不受负载侧冲击损坏

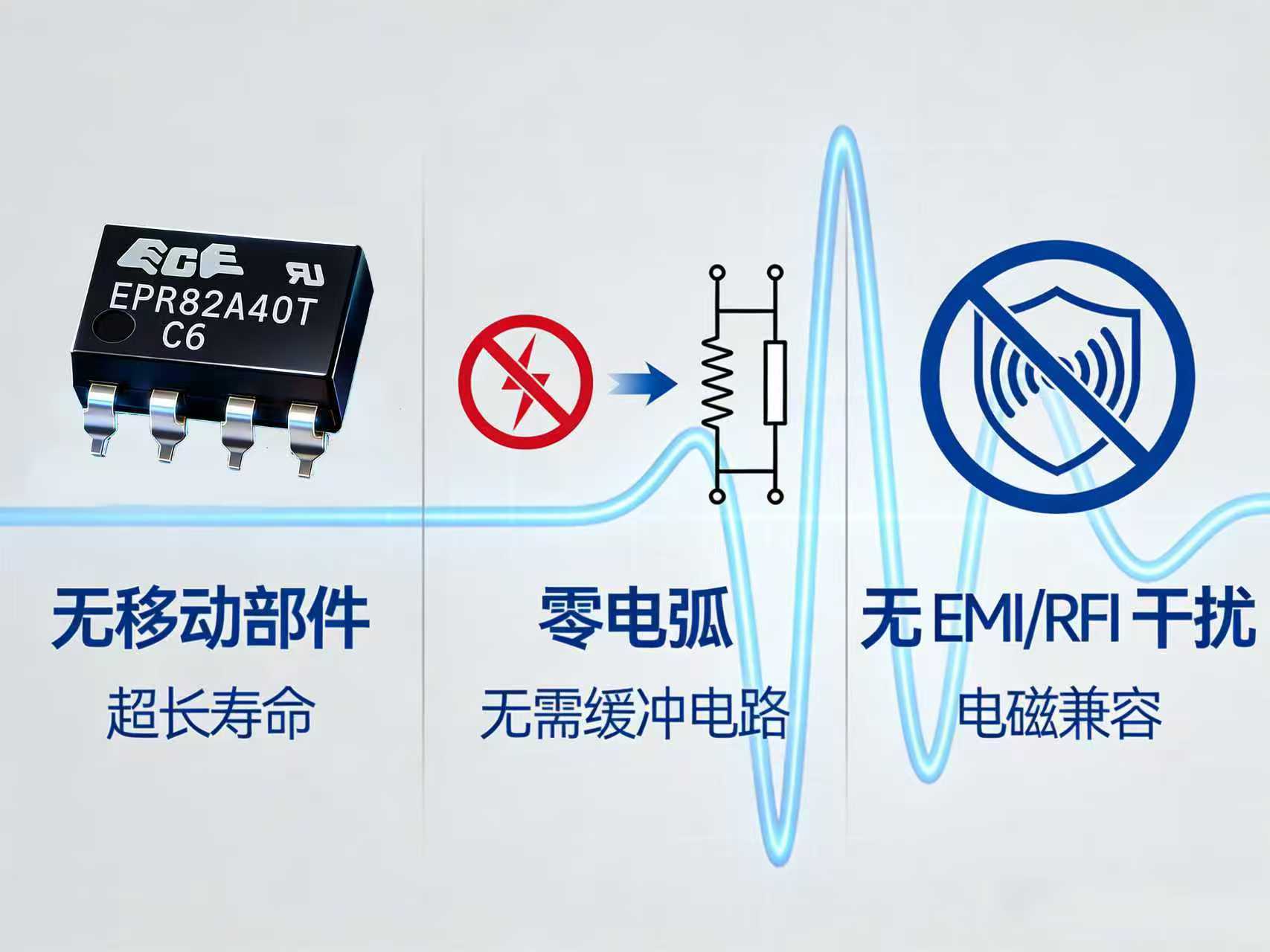

• 输入端仅消耗毫安级的控制电流，就可以切换输出侧最高数百伏的交直流负载。内部没有运动机械触点，通断过程无电弧、不会产生 EMI 电磁干扰，也不需要额外增加吸收缓冲电路
• 同时拥有多档负载规格，可适配不同电压等级、不同大小的负载电流；导通电阻随规格差异化设计，兼顾信号采集与功率切换场景

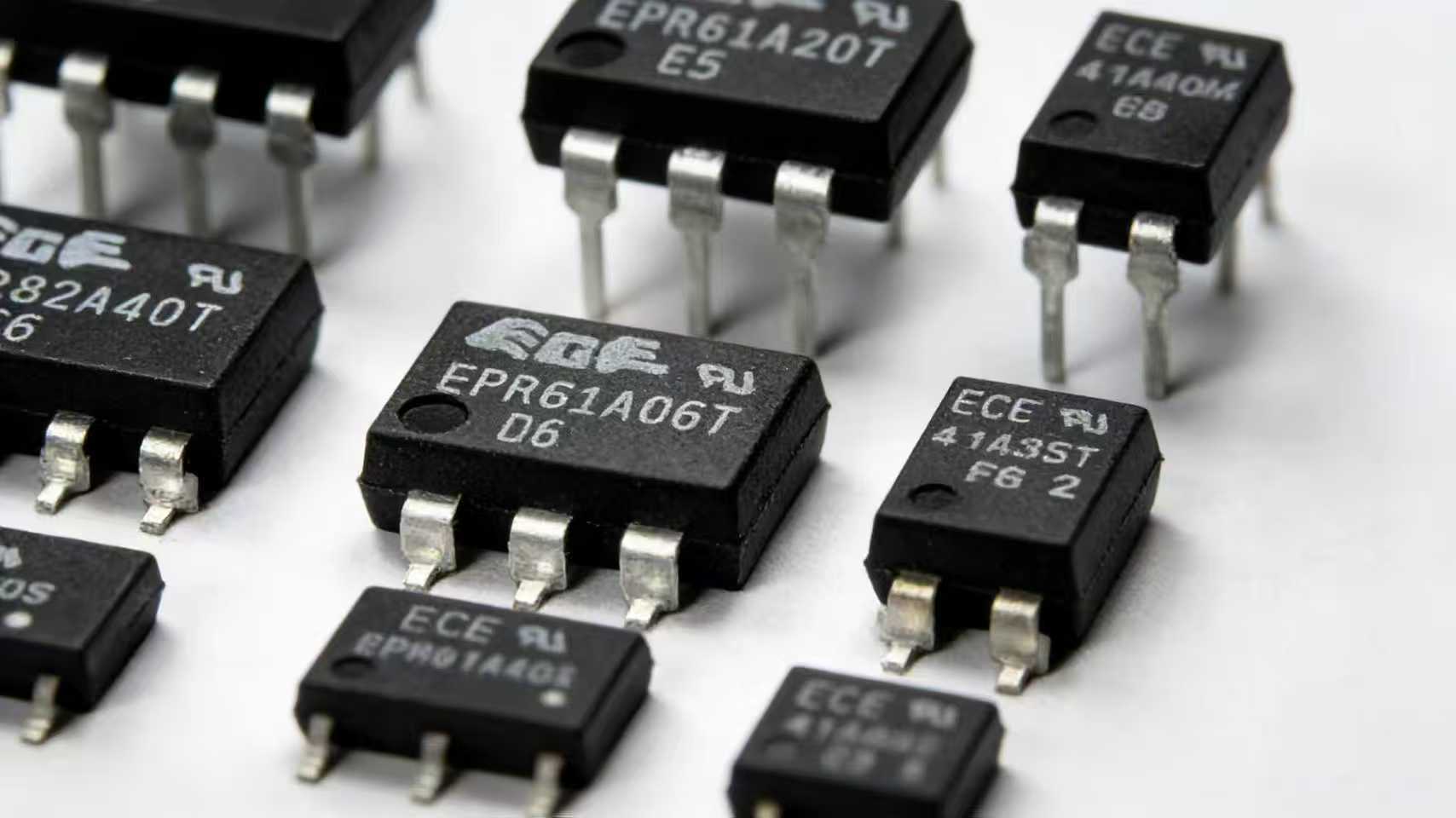

• 封装覆盖直插、SMD 贴片、SOP 薄型贴片，适配板卡高密度布局，支持机器插装、波峰焊、卷带贴片自动化生产，满足批量硬件生产需求
• 但 “以小控大” 不代表可以无限制放大负载。选型时不能只看隔离电压，还要关注关断漏电流、导通电阻、寄生电容等关键参数。尤其在微弱信号采集板卡上，漏电流与寄生参数会带来信号偏移、通道串扰；同时器件存在‑40℃~+85℃的完整工作温区，机柜内部高低温变化，也会对输出参数带来轻微影响，设计时需要预留足够的使用余量

用好 “以小控大” 的硬件思维

• 从工业控制 IO 板、多路信号测试设备，到医疗仪器、安防、通信设备，大量板卡都在复用这套弱电控强电的设计思路
• 光耦继电器的价值，不单单是完成开关通断，更是搭建起主控弱电与外部功率负载之间一道安全隔离桥梁
• 在实际项目当中，不能迷信 “小电流直接搞定一切”。要结合自身负载电压、负载电流大小，同时兼顾隔离等级、漏电流、温度工况综合选型
• 理解 “以小控大” 的底层逻辑，选对器件规格，既可以保护主控电路安全，又可以简化外围电路设计，降低整机调试与后期故障风险
